Miernik siły PCE-N50F, terminal panelowy do cel tensometrycznych

PCE-N50F nie ma własnego czujnika — jest wskaźnikiem, który zamienia sygnał z cel tensometrycznych na odczyt siły, masy albo momentu. Do wejścia o zakresie 0 ... 20 mV podłącza się od jednej do ośmiu cel o rezystancji 350 omów, zasilanych napięciem 5 V / 100 mA prosto z terminala. Czułość sięga 0,1 µV na jedną cyfrę wskazania, a częstotliwość odczytu wybiera się spośród wartości 6, 12, 25, 50, 100, 200, 400, 800 i 1600 Hz — wolniej dla spokojnego ważenia, szybciej dla przebiegów dynamicznych. Kalibrację do konkretnej celi przeprowadza się z menu, korzystając z wzorcowych odważników.

Graficzny wyświetlacz 3,5 cala pokazuje wartość bieżącą razem z przebiegiem procesu oraz zapamiętane minimum i maksimum. Tarowanie i zerowanie uruchamia się klawiszem albo sygnałem z wejścia cyfrowego, a wyjścia cyfrowe i łącze Modbus przekazują dane dalej. Przyrząd montuje się w wycięciu panelu 152 x 76 mm; przód ma stopień ochrony IP65. Zasilanie pochodzi z sieci 220 V AC / 50 Hz przy poborze mocy poniżej 10 W, więc terminal wpina się w istniejący obwód szafy bez przeliczania bilansu. Za panelem czołowym kryje się głębokość 146 mm — wymiar, który trzeba sprawdzić przed wycięciem otworu, bo z przodu nic go nie zdradza.

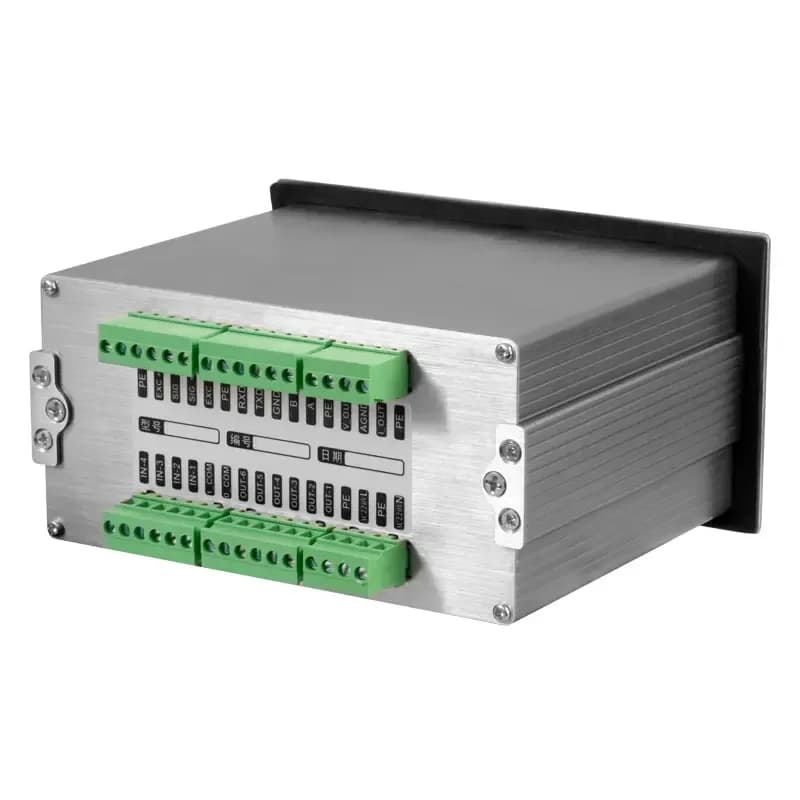

Cały przyrząd waży około 1150 g. Przewody celi oraz sygnały sterujące podłącza się złączami śrubowymi, bez lutowania i bez specjalnych wtyków. Warunki pracy obejmują -10 ... 40 °C przy wilgotności do 85 %, przechowywanie -20 ... 50 °C, a stopień ochrony IP65 dotyczy wyłącznie strony czołowej: tył musi zostać w suchym wnętrzu szafy. Trzeba też wiedzieć, czego w dostawie nie ma. Terminal przychodzi z instrukcją i niczym więcej — celę tensometryczną, okablowanie, odważniki potrzebne do kalibracji oraz konstrukcję nośną kompletuje się osobno, pod konkretne zadanie. To rozwiązanie do zabudowy na stałe, a nie przyrząd, który zabierze się na obchód.
