Siłomierz PCE-HFG 25K-E100, 25.000 N, wąż

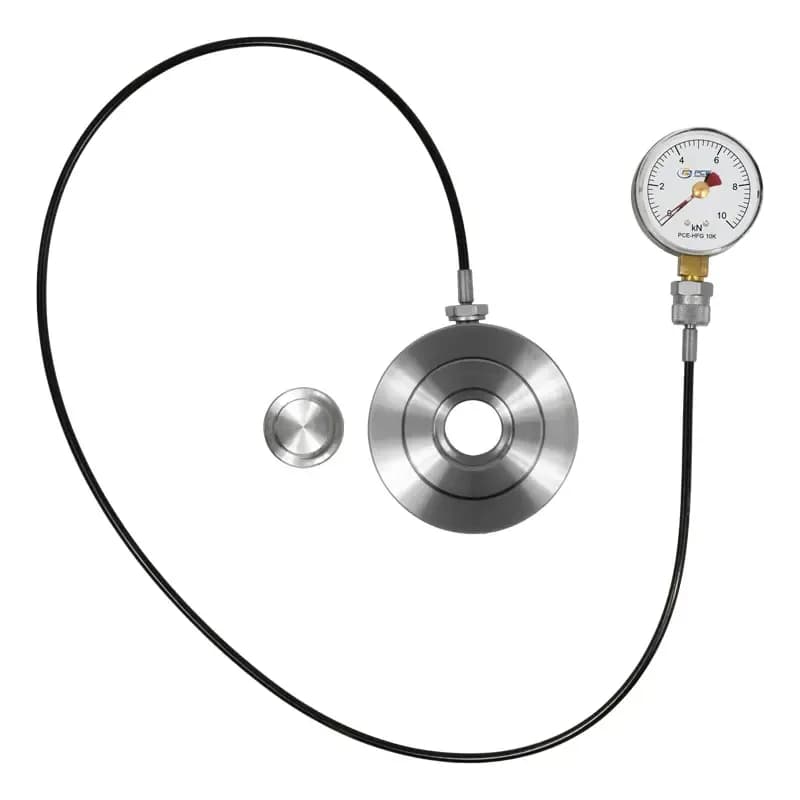

Najwyższy zakres w tej odmianie serii: PCE-HFG 25K-E100 przyjmuje nacisk do 25.000 N, czyli 2.500 kg, i pokazuje go na podziałce z działką 1000 N. Ogniwo obciążnikowe zostaje w torze siły, a tarcza wędruje na wężu poliamidowym o długości 100 cm tam, gdzie da się ją spokojnie odczytać — przy tak dużych obciążeniach ma to znaczenie także dla bezpieczeństwa obsługi. Ciśnienie przenosi mineralny olej hydrauliczny, więc przyrząd działa bez zasilania i bez elektroniki. Klasa dokładności wynosi 1,6, a błąd nie przekracza ±1,95 % zakresu pomiarowego przy +20 °C. Siłę wprowadza się przez pole Ø 25 mm albo Ø 68 mm na ogniwie o zewnętrznej średnicy Ø 102 mm.

Wskazówka wleczona utrzymuje maksimum, stopień ochrony IP32 chroni obudowę, a praca możliwa jest w temperaturze -20 ... +60 °C. Przy nacisku sięgającym dwudziestu pięciu kiloniutonów najważniejsze staje się to, żeby nikt nie musiał stać przy maszynie w chwili dociążania — i temu właśnie służy wąż o długości 100 cm. Ogniwo wsuwa się w tor siły przy odciążonym układzie, sprawdza jego ustawienie osiowe, dopiero potem dociąża. Dwa otwory M6 w podstawie pozwalają zamocować je na stałe, gdy pomiar powtarza się w tym samym węźle. Wskazówka wleczona utrzymuje osiągnięte maksimum, więc odczyt robi się spokojnie po zdjęciu obciążenia; przed kolejną próbą trzeba ją skasować ręcznie.

Metoda obejmuje wyłącznie siły statyczne działające na ściskanie — obciążeń udarowych układ hydrauliczny nie odwzoruje. Wąż prowadzi się łagodnym łukiem, bo najmniejszy dopuszczalny promień zgięcia wynosi 20 mm. Walizka transportowa chroni tarczę i przewód, a po pracy warto przetrzeć ogniwo ze smaru i sprawdzić powrót wskazówki na zero. Zestaw obejmuje siłomierz, adapter dociskowy oraz walizkę transportową. Przekładki rozkładające nacisk na całą powierzchnię ogniwa i elementy mocujące je w torze siły dobiera się osobno — przy tak dużych obciążeniach to one najczęściej przesądzają o powtarzalności odczytu.
