Siłomierz PCE-HFG 25K, 0 … 25 000 N, 1000 N

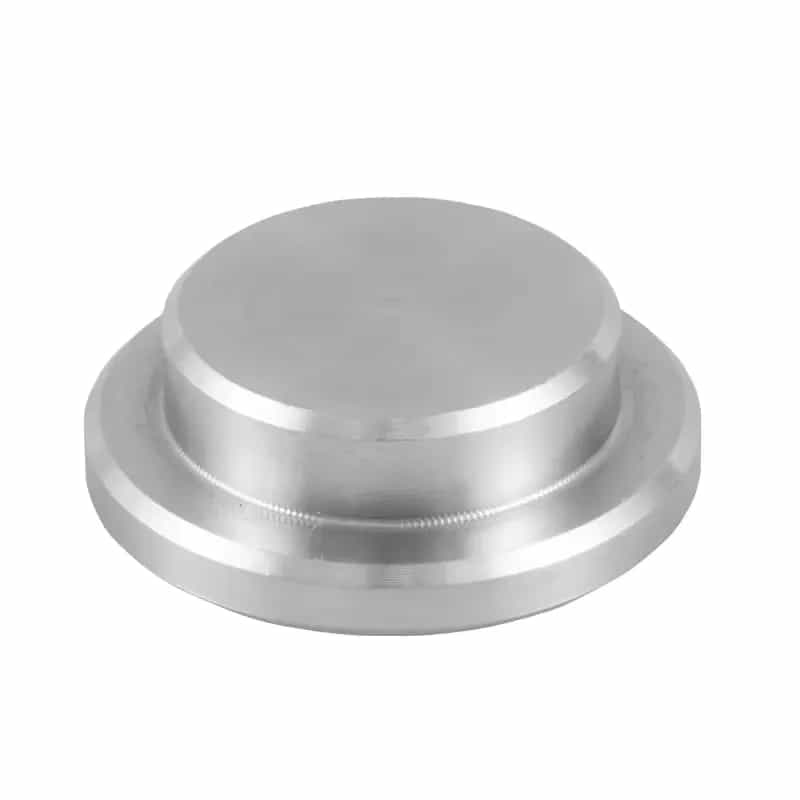

Dwadzieścia pięć kiloniutonów mierzone przyrządem, który mieści się w walizce i nie potrzebuje ani baterii, ani gniazdka — tak działa PCE-HFG 25K. Siła ściskająca naciska na tłok, ciśnienie oleju przenosi się na manometr, a wskazówka pokazuje wartość na podziałce z działką 1000 N. Dokładność wynosi ±1,85% zakresu pomiarowego, a wskaźnik oporu utrzymuje najwyższe wskazanie po zwolnieniu obciążenia, co przy tak dużych siłach pozwala odczytać wynik dopiero po odsunięciu się od stanowiska. Otwór pierścieniowy 27 mm obejmuje sworzeń lub śrubę prasy, a wsuwana płytka zamienia go w powierzchnię dociskową.

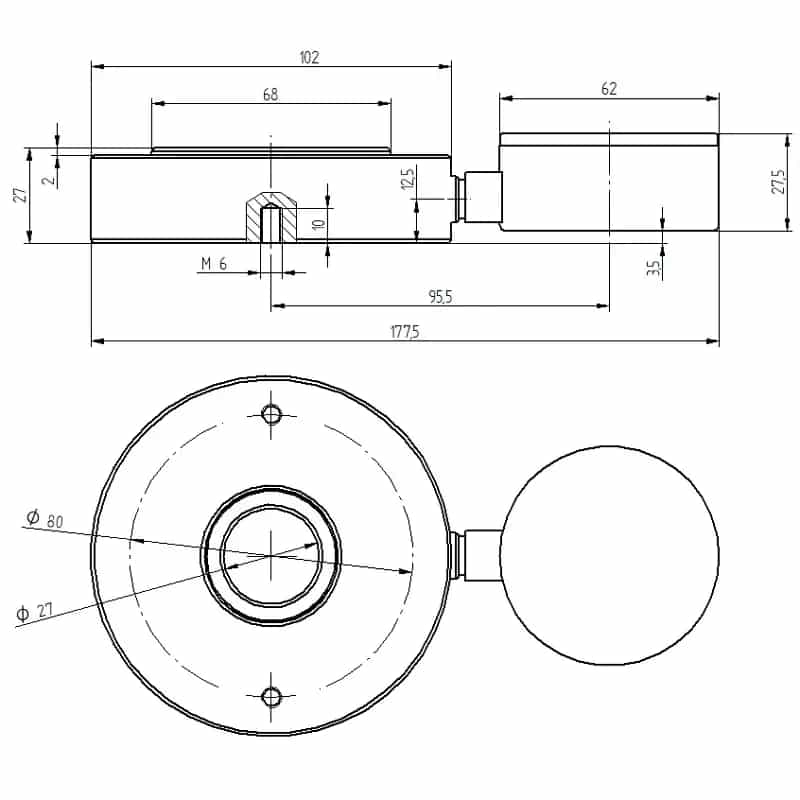

Korpus ze stali nierdzewnej wytrzymuje warunki hali, tarcza ma średnicę 55 mm, temperatura otoczenia może wynosić 0 … 50 °C, a dwa gwintowane otwory M6 pozwalają zamocować przyrząd osiowo. Działka 1000 N jest ceną, jaką płaci się za tak duży zakres: na tarczy widać rząd wielkości nacisku i jego powtarzalność, a nie drobne różnice między kolejnymi cyklami. Dokładność ±1,85% odnosi się do pełnej skali, więc przy naciskach z dolnej części zakresu udział błędu w wyniku rośnie — do lżejszych prac lepiej dobrać wykonanie o niższym zakresie. Praca przy takich obciążeniach wymaga ostrożności: przyrząd wsuwa się w tor siły przy odciążonym układzie, sprawdza ustawienie osiowe i dopiero potem dociąża.

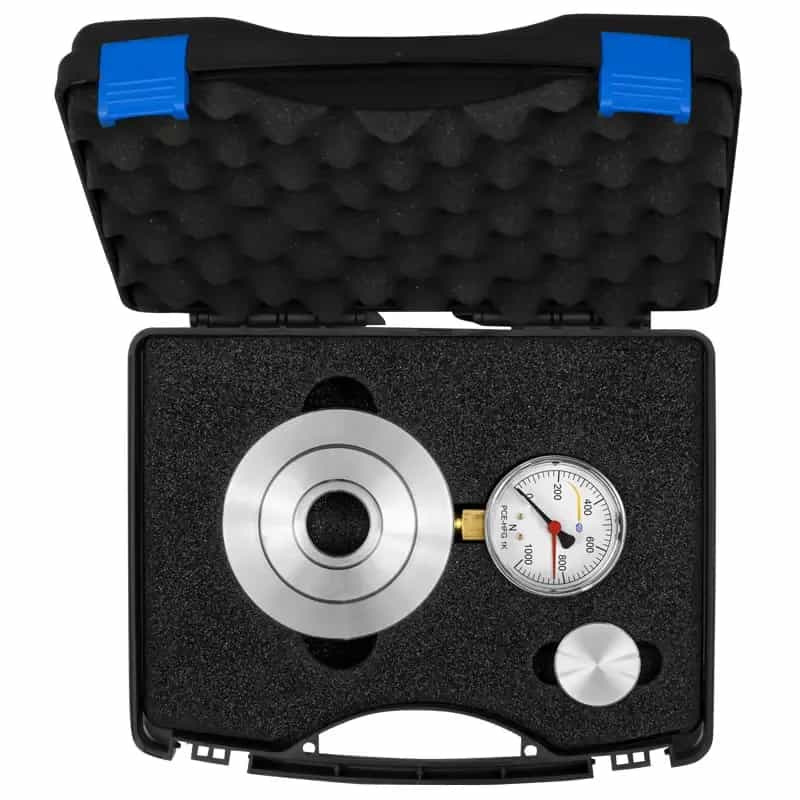

Wskazówkę zeruje się przed próbą, a wskaźnik oporu kasuje ręcznie po odczycie. Otoczenie może mieć od 0 do 50 °C, a brak elektroniki oznacza gotowość do pracy od pierwszej chwili, także po długim postoju w magazynie. Korpus ze stali nierdzewnej znosi smary i wilgoć, ale szkło tarczy pozostaje elementem wrażliwym — komplet warto wozić w walizce z zestawu i nie odkładać na niego narzędzi. Zestaw obejmuje siłomierz, płytkę wsuwaną, walizkę i instrukcję; przekładki wyrównujące nierówne powierzchnie oporowe oraz stanowisko ustalające oś obciążenia trzeba skompletować osobno, a przy tak dużych naciskach to właśnie one przesądzają o powtarzalności odczytu.
