Siłomierz PCE-HFG 2.5K-E100-ICA, 2.500 N

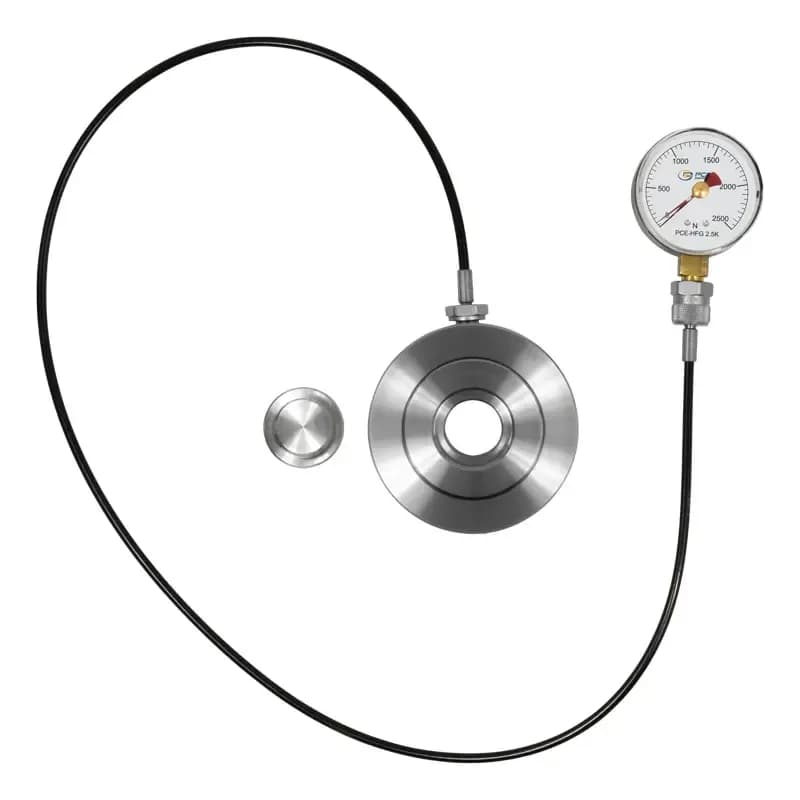

Do zestawu PCE-HFG 2.5K-E100-ICA producent dołącza fabryczny certyfikat kalibracji, więc pomiar nacisku od razu może trafić do protokołu przeglądu. Reszta konstrukcji jest w pełni mechaniczna: siła działa na adapter ciśnieniowy, mineralny olej hydrauliczny przenosi ciśnienie wężem o długości 100 cm, a rurka Bourdona wychyla wskazówkę na podziałce wyskalowanej w niutonach. Pełny zakres to 2.500 N, czyli 250 kg, przy działce 100 N i klasie dokładności 1,6. Ogniwo ze stali nierdzewnej ma zewnętrzną średnicę Ø 102 mm i wysokość całkowitą 26,5 mm, dzięki czemu wchodzi w szczeliny montażowe, w których nie zmieści się typowy siłomierz.

Cyfry o wysokości 3,5 mm pozostają czytelne, a wskazówka wleczona utrzymuje maksimum do chwili ręcznego skasowania. Dwa otwory M6 w podstawie umożliwiają montaż osiowy. Wysokość całkowita 26,5 mm przesądza o tym, gdzie ten przyrząd w ogóle da się użyć — ogniwo wchodzi w szczelinę, w której cyfrowy siłomierz z obudową nie miałby szans. Cyfry o wysokości 3,5 mm pozostają czytelne z odległości ramienia, a tarcza Ø 55 mm w obudowie Ø 62 mm może zwisać obok maszyny na wężu o długości 100 cm. Siłę wprowadza się przez pole Ø 25 mm albo Ø 68 mm; wybraną metodę warto odnotować, bo obie inaczej rozkładają nacisk na ogniwie.

Klasa dokładności 1,6 odnosi się do całej podziałki, więc przy naciskach z początku skali udział błędu w wyniku rośnie. Sprawność układu potwierdza powrót wskazówki dokładnie na zero po odciążeniu; jeśli zatrzymuje się wyżej, przyrząd wycofuje się z użycia. Otoczenie może mieć od -20 do +60 °C, a stopień ochrony IP32 przewiduje pracę warsztatową, bez polewania wodą. Poza tym przyrząd nie wymaga obsługi: nie ma baterii do wymiany, ustawień do przywracania ani menu do przeklikania. Cała rutyna sprowadza się do skasowania wskazówki wleczonej, oczyszczenia powierzchni oporowych i odłożenia kompletu do walizki po pracy.
