Siłomierz PCE-HFG 2.5K-E100, 2.500 N, wąż 100 cm

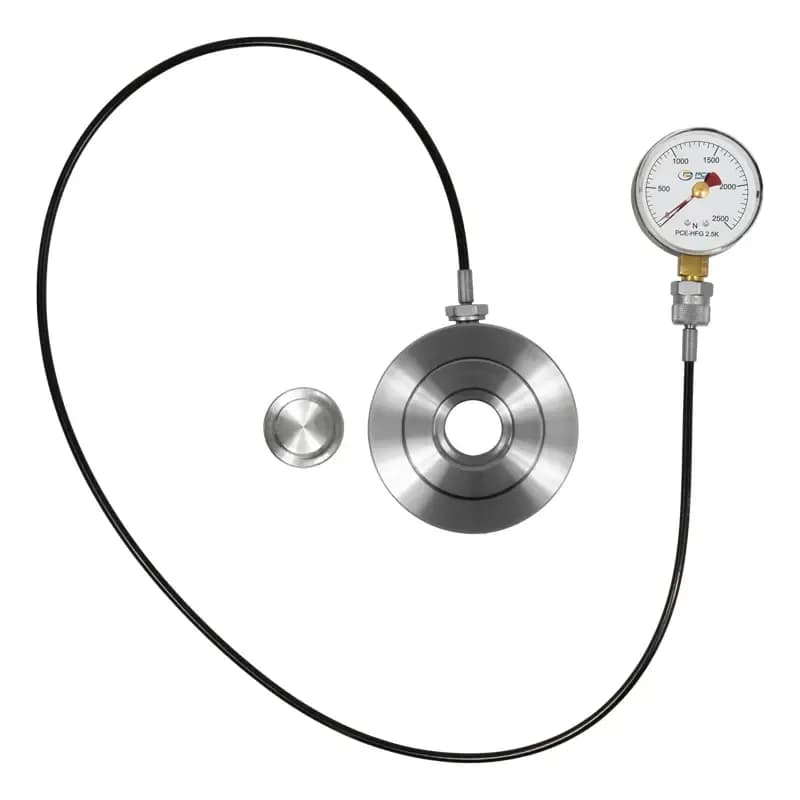

Kiedy punkt docisku znajduje się w głębi maszyny, problemem nie jest sam pomiar, lecz odczytanie wyniku. PCE-HFG 2.5K-E100 rozwiązuje to wężem poliamidowym o długości 100 cm, który łączy ogniwo obciążnikowe z tarczą — czujnik zostaje między elementami, a manometr trafia w wygodne miejsce. Zakres obejmuje 0 … 2.500 N, czyli 250 kg, z działką 100 N i klasą dokładności 1,6, co odpowiada błędowi do ±1,95 % zakresu pomiarowego przy +20 °C. Nacisk przenosi mineralny olej hydrauliczny na rurkę Bourdona, więc przyrząd nie potrzebuje zasilania. Siłę wprowadza się przez pole Ø 25 mm lub Ø 68 mm na ogniwie o zewnętrznej średnicy Ø 102 mm.

Wskazówka wleczona utrzymuje najwyższy odczyt, tarczę Ø 55 mm osłania szkło akrylowe, a stopień ochrony IP32 zabezpiecza obudowę w warsztacie. Granica między czujnikiem a wskaźnikiem przebiega tam, gdzie wąż wychodzi z ogniwa: wszystko poniżej wchodzi w tor siły, wszystko powyżej może zostać na zewnątrz. Ogniwo ma zewnętrzną średnicę Ø 102 mm i wysokość całkowitą 26,5 mm, więc mieści się w szczelinach montażowych, a dwa otwory M6 w jego podstawie pozwalają przykręcić je na stałe. Wąż prowadzi się łagodnym łukiem, bo najmniejszy dopuszczalny promień zgięcia to 20 mm — zagięcie na ostrej krawędzi najpierw zafałszowuje odczyt, potem kończy się nieszczelnością.

Wskazówkę wleczoną kasuje się ręcznie przed każdą próbą. Konserwacja sprowadza się do utrzymania czystości powierzchni oporowych i sprawdzania, czy po odciążeniu wskazówka wraca dokładnie na zero. Metoda obejmuje wyłącznie siły statyczne działające na ściskanie. Otoczenie może mieć od -20 do +60 °C, a walizka z zestawu chroni tarczę, wąż i adapter podczas przewozu. Przy powtarzalnych przeglądach tego samego węzła warto zapisać, którym adapterem prowadzono siłę i w którym miejscu osadzono ogniwo — zmiana któregokolwiek z tych szczegółów sprawia, że kolejne wyniki przestają być wprost porównywalne z poprzednimi.
