Siłomierz PCE-HFG 1K-E100-ICA, 1.000 N, ISO

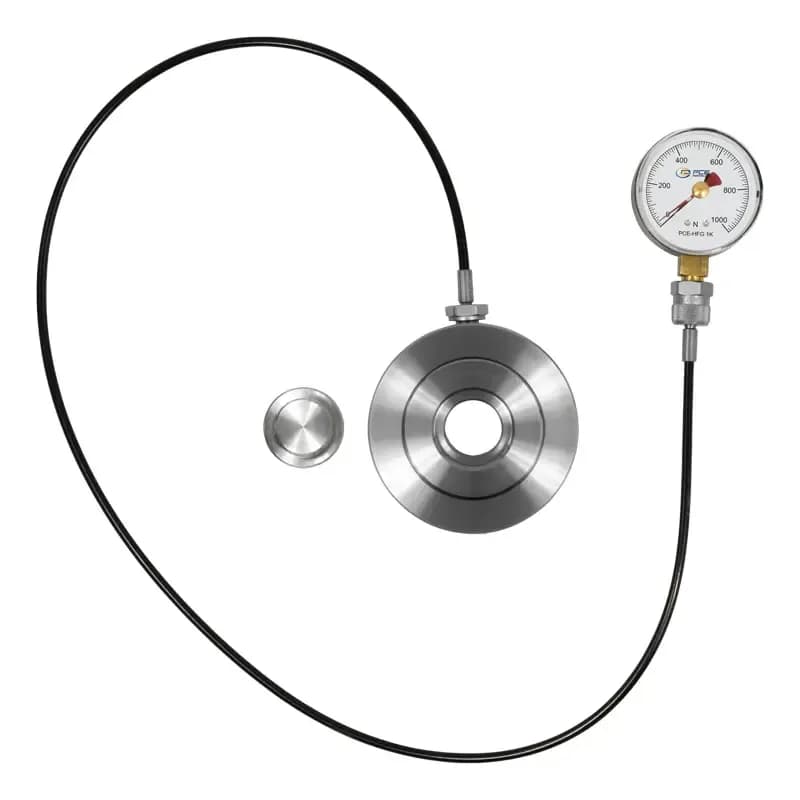

Wskazówka wleczona zostaje w położeniu największego nacisku nawet wtedy, gdy obciążenie już zdjęto — przy pomiarach w miejscu, do którego nie da się zajrzeć w trakcie próby, to funkcja najważniejsza. PCE-HFG 1K-E100-ICA wykorzystuje ją w zakresie 0 … 1.000 N z działką 20 N, a wąż o długości 100 cm pozwala trzymać tarczę w ręku, gdy ogniwo tkwi między elementami maszyny. Dołączony fabryczny certyfikat kalibracji porządkuje stronę formalną takiego pomiaru. Konstrukcja jest w całości mechaniczna: nacisk przenosi mineralny olej hydrauliczny na rurkę Bourdona, a wskazanie odczytuje się z podziałki o średnicy 55 mm.

Klasa dokładności wynosi 1,6, co odpowiada błędowi do ±1,95 % zakresu pomiarowego przy +20 °C. Obudowa Ø 62 mm ze stali malowanej i stopień ochrony IP32 przygotowują przyrząd do warunków warsztatu. Do pomiarów seryjnych ten przyrząd nadaje się o tyle, o ile akceptujesz odczyt ręczny: wskazówka wleczona przechowuje jedną wartość, więc po każdej próbie trzeba ją zapisać i skasować. Nie ma tu pamięci, wykresu ani złącza do komputera — jeśli badanie ma kończyć się zestawieniem z serii, właściwszy będzie siłomierz cyfrowy z celą tensometryczną. Zaletą tej konstrukcji jest za to niezależność od zasilania i odporność na przestój.

Siłę wprowadza się przez pole Ø 25 mm albo Ø 68 mm ogniwa o zewnętrznej średnicy Ø 102 mm, a dwa otwory M6 w podstawie służą do montażu osiowego. Wąż poliamidowy prowadzi się łagodnym łukiem, bo najmniejszy dopuszczalny promień zgięcia wynosi 20 mm. Otoczenie może mieć od -20 do +60 °C, a stopień ochrony IP32 przewiduje pracę w warsztacie, nie w strumieniu wody. Sprawność układu potwierdza powrót wskazówki dokładnie na zero po odciążeniu. Warto też pamiętać, że tarcza i szkło akrylowe są najbardziej narażonymi elementami kompletu: walizka transportowa z zestawu nie jest opakowaniem sprzedażowym, lecz jedynym zabezpieczeniem wskaźnika w czasie przewozu między obiektami.
