Siłomierz PCE-HFG 1K-E100, 0 … 1.000 N, 20 N

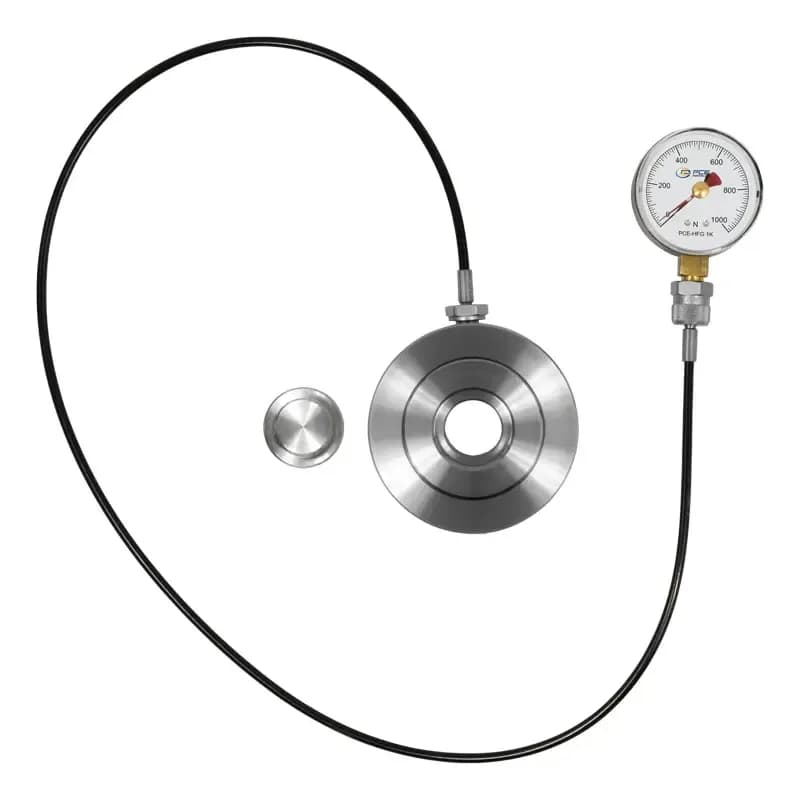

Sto kilogramów nacisku z działką co 20 N — PCE-HFG 1K-E100 otwiera serię od dołu i nadaje się tam, gdzie ciężkie siłomierze pokazałyby ledwie drgnienie wskazówki. Ogniwo obciążnikowe ze stali nierdzewnej ma Ø 102 mm zewnętrznej średnicy i przyjmuje siłę przez pole Ø 25 mm albo Ø 68 mm, zależnie od tego, czy nacisk działa punktowo, czy na większej powierzchni. Tarczę odsunięto od czujnika wężem poliamidowym o długości 100 cm, w którym ciśnienie przenosi mineralny olej hydrauliczny; najmniejszy dopuszczalny promień zgięcia to 20 mm. Odczyt idzie z podziałki o średnicy 55 mm, chronionej szkłem akrylowym, a wskazówka wleczona zatrzymuje najwyższą wartość.

Błąd nie przekracza ±1,95 % zakresu pomiarowego przy +20 °C, co odpowiada klasie 1,6. Dwa otwory M6 w podstawie służą do montażu osiowego. Przy tak niskim zakresie liczy się już sposób przyłożenia obciążenia: nacisk punktowy na pole Ø 25 mm i nacisk rozłożony na Ø 68 mm dają inny rozkład naprężeń w ogniwie, więc jedną metodę stosuje się konsekwentnie w całej serii. Wskazówka wleczona zatrzymuje maksimum po zdjęciu obciążenia i kasuje się ją ręcznie przed kolejną próbą. Ogniwo ma wysokość całkowitą 26,5 mm, a cyfry na podziałce 3,5 mm. Przyrząd nie potrzebuje zasilania — działa na oleju i sprężystości rurki Bourdona, więc nie ma w nim niczego, co mogłoby się rozładować.

Stopień ochrony IP32 wskazuje jednak, że to sprzęt do warsztatu i hali, a nie do pracy w strumieniu wody czy w zapyleniu wymagającym szczelnej obudowy. Dopuszczalna temperatura otoczenia mieści się w przedziale -20 ... +60 °C. Metoda obejmuje wyłącznie statyczne siły ściskające. Walizka transportowa z zestawu chroni tarczę oraz wąż, którego nie należy zwijać ciaśniej niż na promień 20 mm. Zestaw obejmuje siłomierz, adapter dociskowy i walizkę transportową; przekładki wyrównujące powierzchnie oporowe oraz elementy mocujące ogniwo na stanowisku trzeba dobrać samodzielnie, zależnie od tego, jak wygląda badany węzeł.
