Siłomierz PCE-HFG 10K-E100, 10.000 N, wąż 100 cm

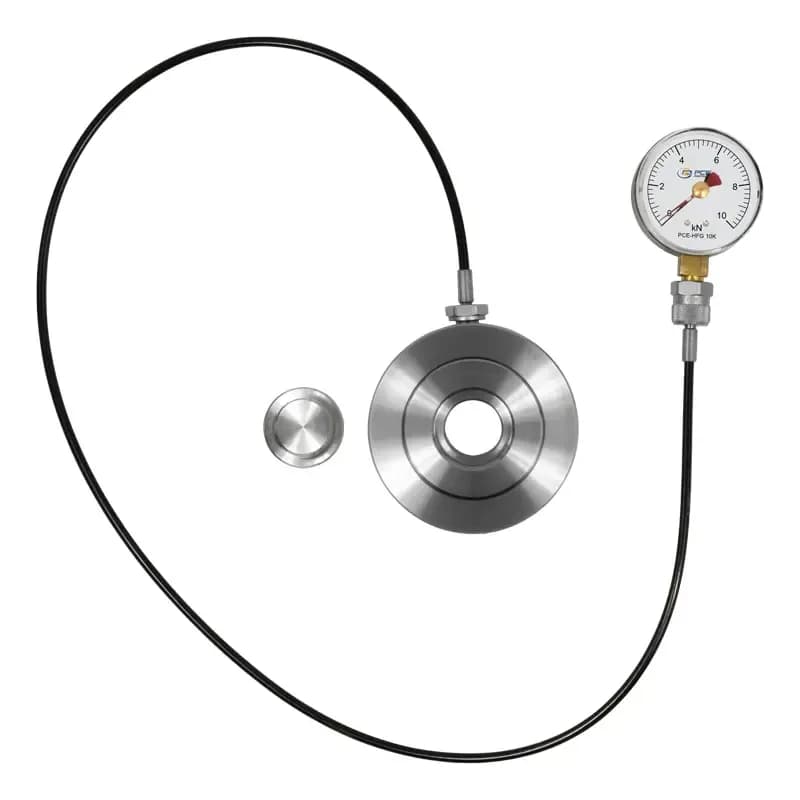

Wąż o długości 100 cm oddziela tarczę od miejsca pomiaru — i to jest cała różnica między tym wykonaniem a zwykłym siłomierzem hydraulicznym. Ogniwo obciążnikowe zostaje wciśnięte między elementy maszyny, a wskazówkę odczytuje się z zewnątrz, z bezpiecznej odległości. PCE-HFG 10K-E100 obejmuje zakres 0 … 10.000 N, czyli 1.000 kg, z działką 200 N i klasą dokładności 1,6; przy +20 °C błąd nie przekracza ±1,95 % zakresu pomiarowego. Wskazówka wleczona utrzymuje najwyższą wartość po zwolnieniu nacisku. Medium stanowi mineralny olej hydrauliczny, korpus ogniwa wykonano ze stali nierdzewnej, a tarczę o średnicy 55 mm osłania szkło akrylowe w obudowie Ø 62 mm.

Przyrząd pracuje w temperaturze -20 ... +60 °C, ma stopień ochrony IP32 i dwa otwory M6 w podstawie do montażu osiowego. Siłę wprowadza się przez pole Ø 25 mm albo Ø 68 mm. Wąż ma najmniejszy dopuszczalny promień zgięcia 20 mm, więc prowadzi się go łagodnym łukiem, a nie ostrym załamaniem przy wyjściu z ogniwa — zagięty przewód najpierw zaczyna zaniżać wskazanie, potem przecieka. Samo ogniwo obciążnikowe ma zewnętrzną średnicę Ø 102 mm przy wysokości całkowitej 26,5 mm, dzięki czemu wsuwa się w szczelinę, w której nie zmieści się typowy siłomierz.

Cyfry na podziałce mają 3,5 mm wysokości i pozostają czytelne także wtedy, gdy tarcza wisi z boku maszyny. Wskazówkę wleczoną kasuje się ręcznie przed każdą próbą, inaczej kolejny odczyt porówna się z poprzednim maksimum. Metoda obejmuje wyłącznie statyczne siły ściskające — obciążeń zmiennych ani prób rozciągania nią nie zmierzysz. Przyrząd nie ma baterii i elektroniki, więc po miesiącach postoju działa od razu; wymaga za to ostrożności mechanicznej, bo uderzenie w tarczę potrafi rozstroić układ. Walizka transportowa z zestawu chroni tarczę, wąż oraz adapter podczas przewozu między obiektami.
