Siłomierz hydrauliczny PCE-HFG 10K, 10 000 N

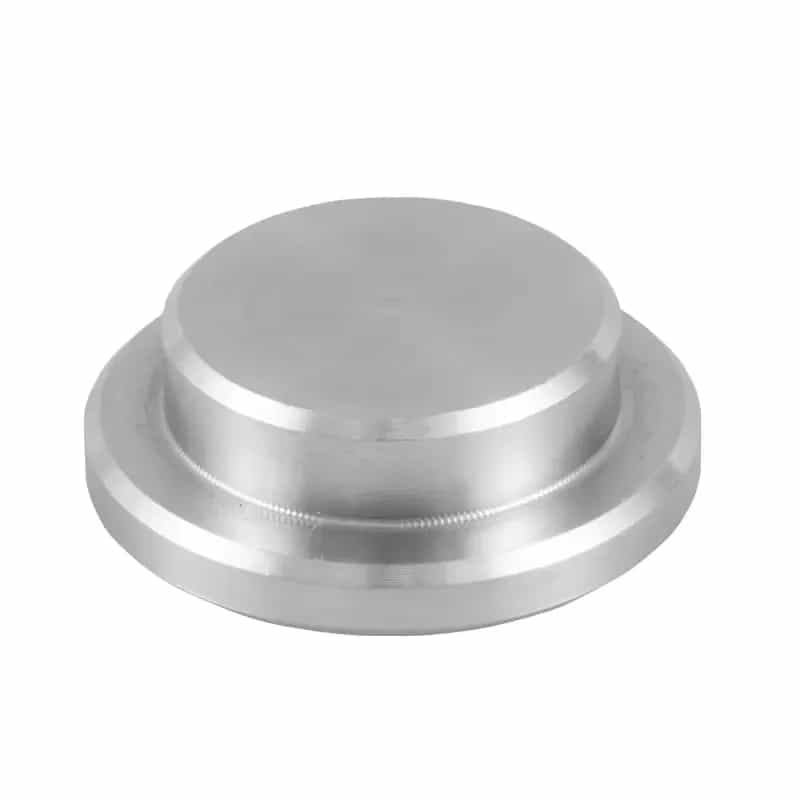

Ten siłomierz nie potrzebuje baterii ani gniazdka — siła ściskająca działa na tłok, wytworzone ciśnienie trafia do manometru, a wskazówka pokazuje wartość w niutonach. PCE-HFG 10K obejmuje zakres 0 ... 10 000 N z działką 200 N i dokładnością ±1,85% zakresu pomiarowego, przy czym wskaźnik oporu zatrzymuje najwyższe wskazanie po zdjęciu obciążenia. Otwór pierścieniowy 27 mm pozwala nasunąć przyrząd na sworzeń, wał albo śrubę prasy i zmierzyć nacisk bez rozbierania węzła. Po włożeniu płytki z zestawu pierścień zamienia się w stempel dociskowy, więc jedno urządzenie obsługuje dwa sposoby wprowadzania siły.

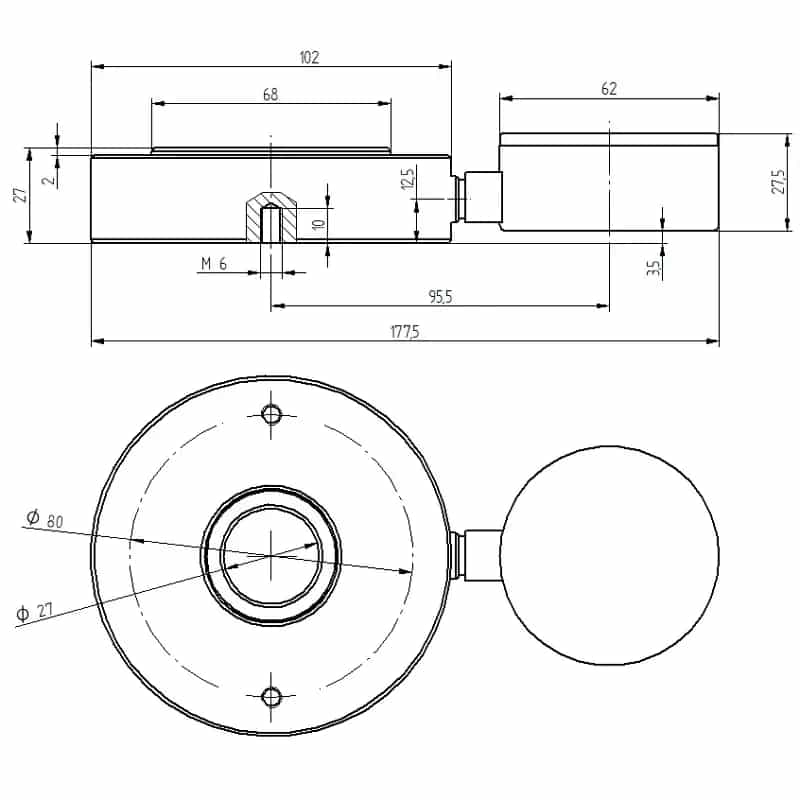

Korpus ze stali nierdzewnej i tarcza o średnicy 55 mm znoszą warunki warsztatowe, a dwa otwory M6 w podstawie pozwalają zamocować przyrząd osiowo. Działka 200 N wyznacza granicę zastosowań: to przyrząd do prac konserwacyjnych, regulacyjnych i do sprawdzania nacisku pras, a nie do laboratoryjnych prób liczonych w pojedynczych niutonach. Przyrząd mierzy wyłącznie statyczne siły ściskające — do rozciągania ani do obciążeń udarowych się nie nadaje, bo układ hydrauliczny nie nadąża za gwałtownymi zmianami. Wskazówkę zeruje się przed każdą próbą, a wskaźnik oporu kasuje ręcznie, inaczej kolejny pomiar zostanie porównany z poprzednim maksimum.

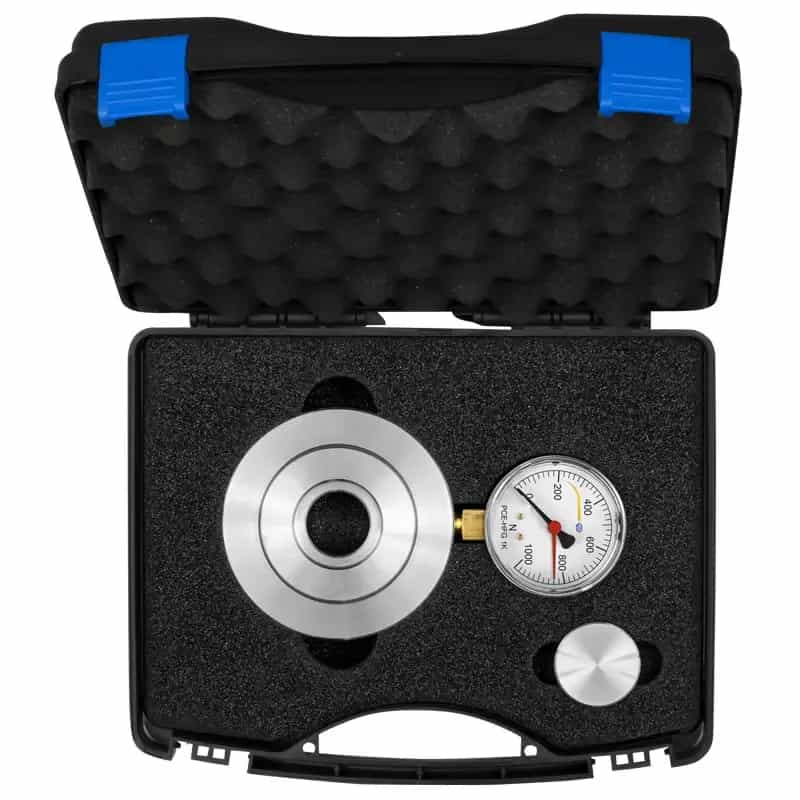

Działka 200 N wyznacza granicę sensownych zastosowań: liczy się rząd wielkości nacisku i jego powtarzalność, a nie ułamki procenta. Otoczenie może mieć od 0 do 50 °C. Brak elektroniki daje jeszcze jedną korzyść — przyrząd wyjęty po miesiącach z szafy działa od razu, bez ładowania i bez sprawdzania stanu ogniw. W zamian wymaga ostrożności mechanicznej: uderzenie w tarczę albo upuszczenie kompletu może rozszczelnić układ, a objawem bywa wskazówka, która po odciążeniu nie wraca na zero. Walizka z zestawu chroni tarczę i płytkę wsuwaną podczas przewozu, natomiast dwa otwory M6 w podstawie pozwalają zamocować siłomierz na stanowisku, gdy ten sam pomiar powtarza się regularnie.
