Siłomierz PCE-DFG NF 5K, 0 ... 5000 N, USB

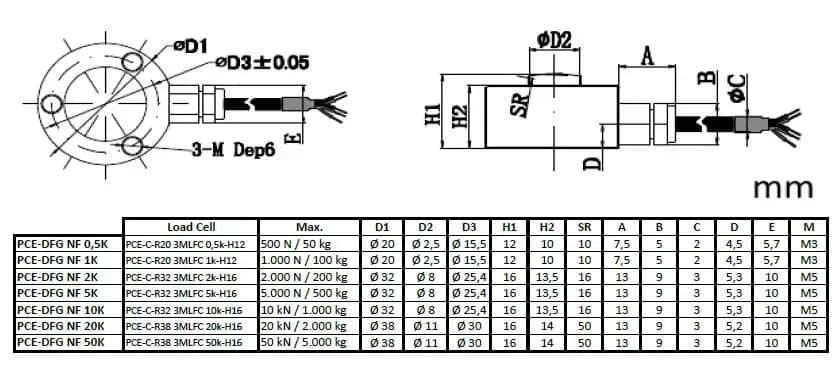

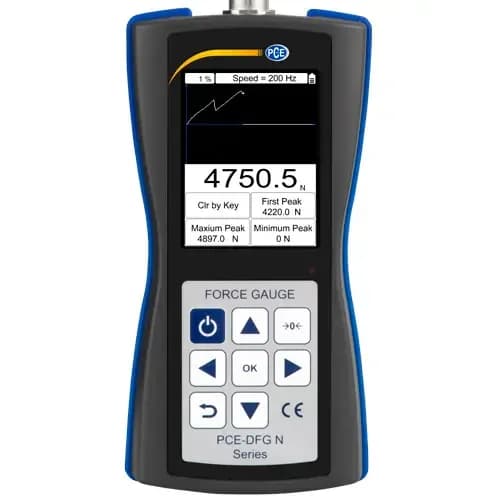

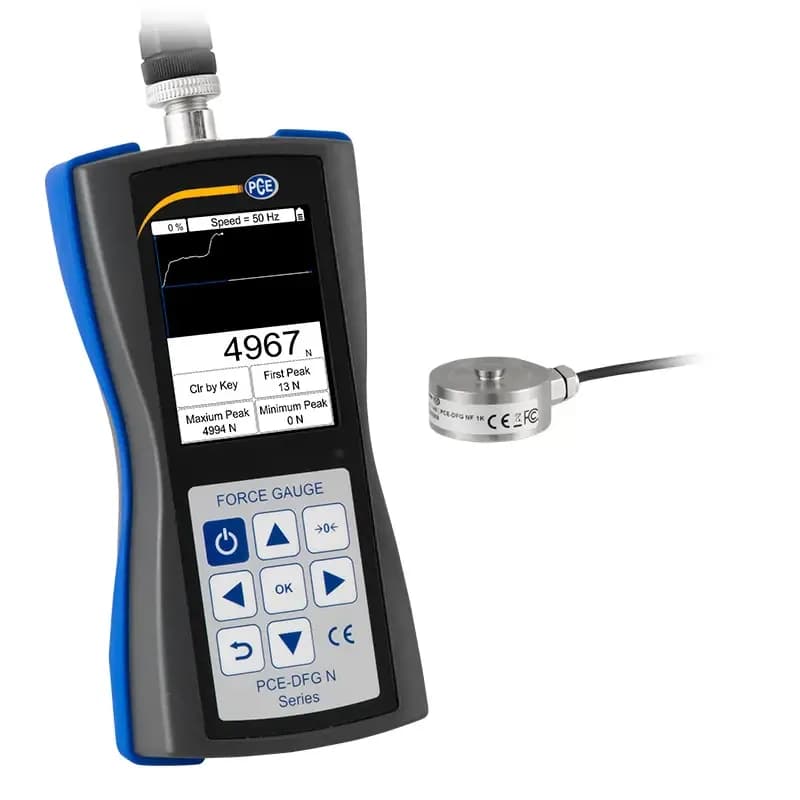

Pomiar można prowadzić bez odrywania wzroku od komputera: PCE-DFG NF 5K przesyła wartości przez USB na żywo, z częstotliwością do 800 Hz, więc krzywa powstaje na monitorze równolegle z próbą. Wewnątrz przyrządu próbkowanie sięga 1600 Hz, co pozwala uchwycić także krótkie szczyty. Zakres obejmuje 0 ... 5000 N, czyli 500 kg, z odczytem co 0,5 N i dokładnością ±0,5% zakresu pomiarowego. Siłę przejmuje cela o średnicy 32 mm i wysokości 16 mm z gwintem M5, połączona przewodem około 3 m — pozwala to zostawić czujnik w maszynie, a wyświetlacz trzymać poza obszarem ruchu. Bez komputera przyrząd też działa samodzielnie: zapisuje 100 pomiarów, zatrzymuje wartość szczytową i porównuje odczyt z dwoma progami.

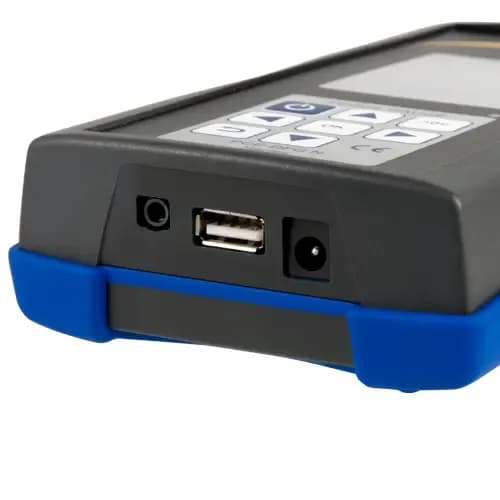

Akumulator NiMh 6 V / 1600 mAh wystarcza na około 10 godzin, a obudowa ma klasę ochrony IP 54. Do pracy z komputerem wystarczy wolny port i program z zestawu — przyrząd łączy się dołączonym kablem, bez przejściówek. Rejestrację na żywo warto włączać wtedy, gdy interesuje cały przebieg próby: narastanie nacisku, moment ustabilizowania i sposób odciążania. Do samego szczytu wystarcza praca z pamięci, bez komputera na stanowisku. Odczyt podaje się w niutonach, kilogramach, funtach albo kilopaskalach — przy prasach zwykle wygodniejsze są kilogramy, w dokumentacji konstrukcyjnej niutony.

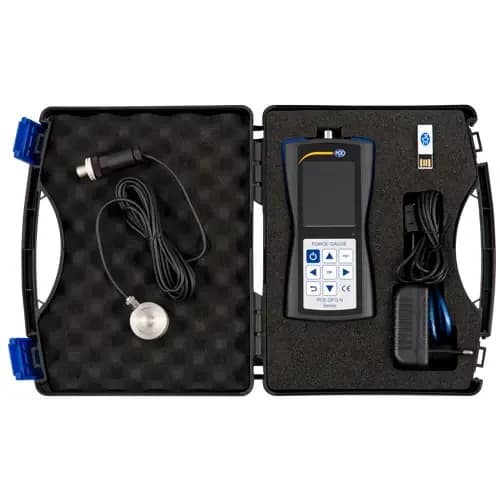

Cztery reakcje alarmu obejmują sygnał w oknie tolerancji, poza oknem, po nagłym zaniku oporu oraz alarm wyłączony. Otoczenie może mieć od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji. Zestaw zajmuje niewiele miejsca: przyrząd 200 x 97 x 42 mm o masie 540 g plus cela na przewodzie. Jeżeli pomiar powtarza się w tym samym gnieździe, przykręć celę gwintem M5 na stałe — powtarzalne osadzenie daje mniejszy rozrzut niż najstaranniejsze ustawianie ręką. Warto też pamiętać, że zapis na żywo obciąża komputer: przy najwyższych częstotliwościach program pisze kilkaset wartości na sekundę, więc plik z długiej próby rośnie szybko i lepiej dzielić badanie na krótsze odcinki.
