Siłomierz PCE-DFG NF 50K, 0 ... 50 kN, 5 N

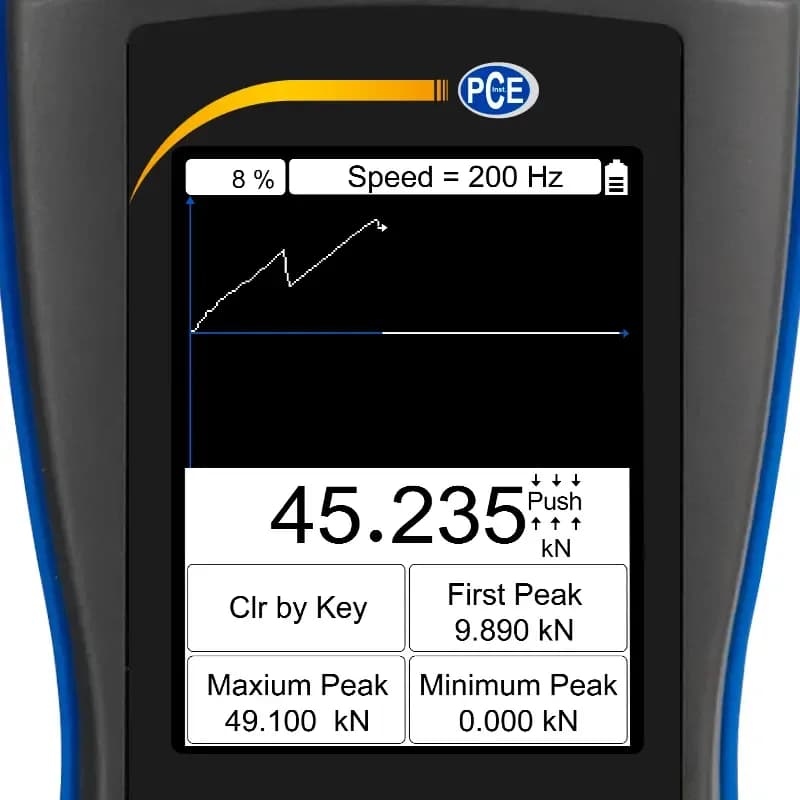

Pięćdziesiąt kiloniutonów odpowiada obciążeniu pięciu ton — PCE-DFG NF 50K zamyka serię od góry i mierzy takie siły celą o średnicy 38 mm i wysokości 16 mm. Krążek wkłada się w tor obciążenia, na przykład pod stempel prasy albo między podporę a konstrukcję, i przykręca gwintem M5. Odczyt zmienia się co 5 N, przy dokładności ±0,5% zakresu pomiarowego. Ręka operatora zostaje z dala od strefy zgniotu, bo przewód czujnika ma około 3 m. W tym przedziale sił niewiele daje się powtórzyć, dlatego liczy się jednorazowy szczyt — utrzymuje go zatrzymanie największego odczytu, a gęste próbkowanie do 1600 Hz nie pozwala mu umknąć. Zapis obejmuje 100 pomiarów przenoszonych kablem USB do programu na komputerze.

Przyrząd ma klasę ochrony IP 54 i waży 540 g, więc nadaje się do noszenia po obiekcie. Pięć ton nacisku wymaga pewnego podparcia po obu stronach czujnika: powierzchnie stykowe powinny być czyste, płaskie i równoległe, bo każde skrzywienie zamienia część siły w naprężenie zginające. Wiór albo zadzior pod czołem celi wystarczy, żeby wynik przestał odpowiadać rzeczywistości. Przed dociążeniem układ zeruje się z celą już osadzoną na miejscu. Skala może pokazywać niutony, kilogramy, funty albo kilopaskale. Sygnalizację ustawia jeden z czterech trybów alarmu, także jako reakcję na nagły zanik oporu, a sygnał trafia na wyjście 12 V / 50 mA.

Przyrząd znosi otoczenie od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji; zasila go akumulator NiMh 6 V / 1600 mAh na około 10 godzin, uzupełniany zasilaczem 12 V / 1 A. W drodze między obiektami celę najlepiej wozić osobno, w miękkiej wyściółce — to najbardziej wrażliwy element kompletu, a uderzenie w czoło czujnika zmienia jego charakterystykę bez widocznego śladu na zewnątrz. Zestaw obejmuje przyrząd, celę, kabel, ładowarkę, program na komputer i instrukcję; walizka, przekładki oporowe oraz stanowisko ustalające oś obciążenia to wyposażenie kupowane osobno, a przy takich siłach właśnie one decydują o powtarzalności serii.
