Siłomierz PCE-DFG NF 2K, 0 ... 2000 N, 0,2 N

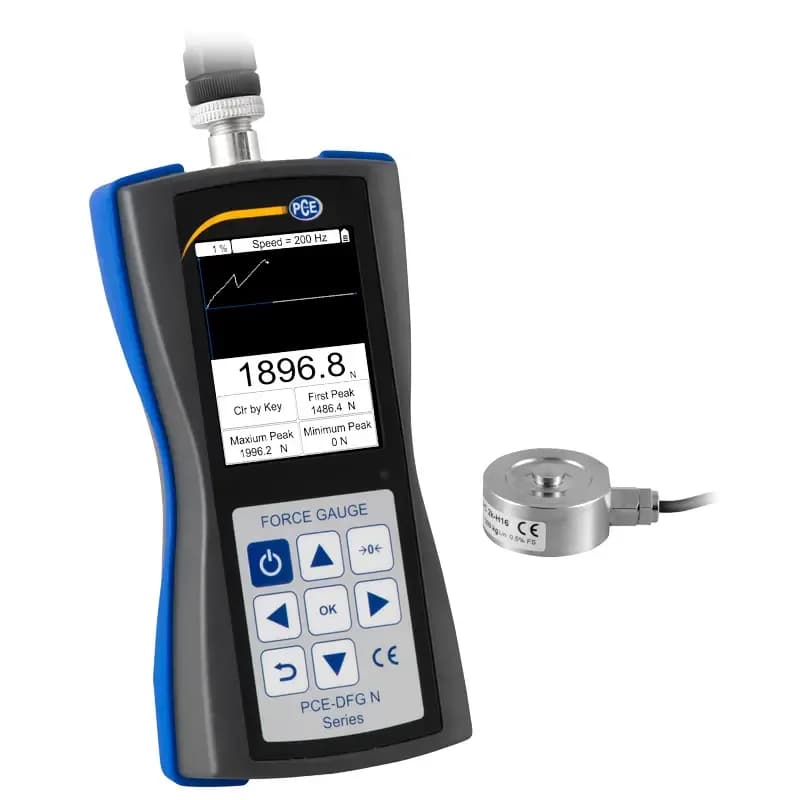

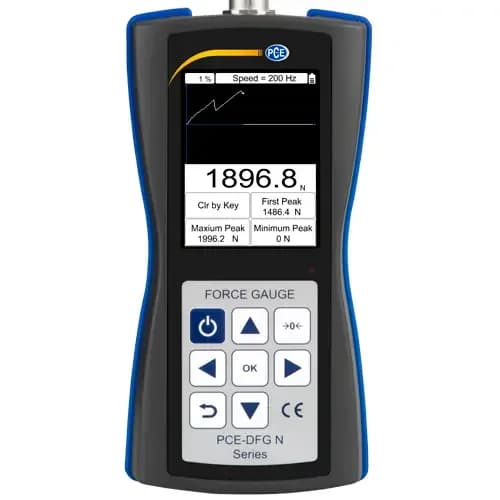

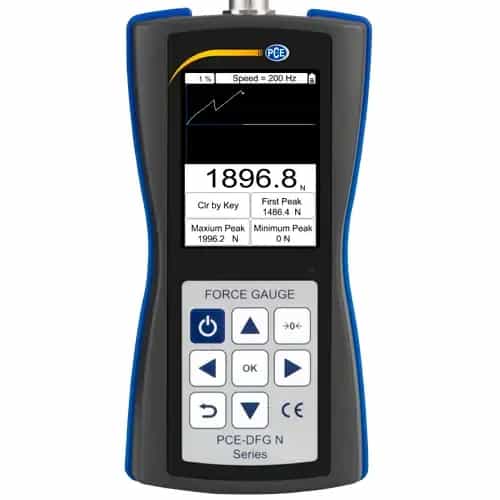

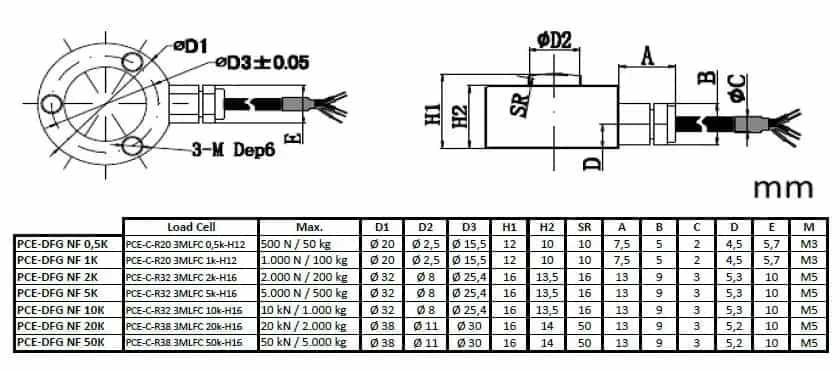

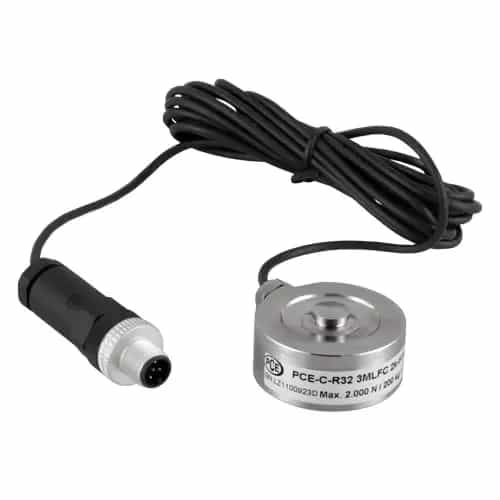

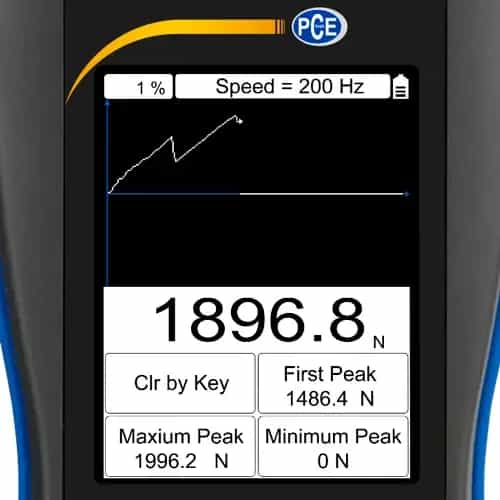

Dwieście kilogramów nacisku i odczyt zmieniający się co 0,2 N — takie połączenie przydaje się wszędzie tam, gdzie detal jest ciężko obciążony, ale różnice między egzemplarzami są drobne. PCE-DFG NF 2K przejmuje siłę celą o średnicy 32 mm i wysokości 16 mm, wkładaną wprost pod stempel albo szczękę. Gwint M5 w jej podstawie pozwala zabudować czujnik na stałe w oprzyrządowaniu, a przewód około 3 m odsuwa wyświetlacz od miejsca zgniotu. Dokładność wynosi ±0,5% zakresu pomiarowego, a częstotliwość próbkowania ustawia się od 6 do 1600 Hz. Wynik pokazuje graficzny ekran TFT — liczbowo i jako krzywa, więc różnica między spokojnym dociskiem a szarpnięciem jest widoczna od razu.

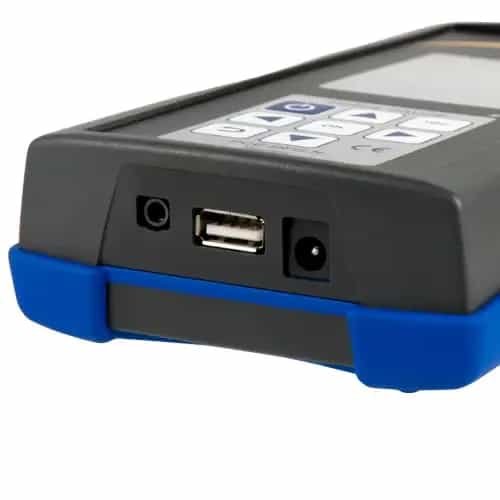

Pomiar można też prowadzić na żywo przez USB z częstotliwością do 800 Hz. Pamięć wewnętrzna mieści 100 prób, a klasa ochrony IP 54 zabezpiecza obudowę przed pyłem i zachlapaniem. Poza samym odczytem przyrząd potrafi pilnować procesu: dwie wartości graniczne są bez przerwy zestawiane z bieżącym naciskiem, a reakcja pojawia się na ekranie oraz na wyjściu 12 V / 50 mA. Pozwala to wpiąć siłomierz w prosty układ kontroli, w którym przekroczenie nacisku zapala lampkę albo zatrzymuje posuw. Jednostkę wskazania wybiera się spośród niutonów, kilogramów, funtów i kilopaskali.

Prąd pochodzi z akumulatora NiMh 6 V / 1600 mAh starczającego na około 10 godzin, ładowanego zasilaczem 12 V / 1 A. Dopuszczalne warunki to -10 ... 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a masa 540 g nie obciąża stanowiska. Przy detalach o nierównej powierzchni pamiętaj, że cela mierzy siłę przechodzącą przez jej oś: ustawiona skośnie zaniża wskazanie i szybciej się zużywa, dlatego pod krzywe powierzchnie warto podłożyć płaską przekładkę. Przed odłożeniem przyrządu odłącz celę od gniazda i zwiń przewód luźnymi kręgami — ciasne zwoje z czasem łamią żyły w miejscu wyjścia z wtyku, a objawia się to niestabilnym wskazaniem przy nieobciążonym czujniku.
