Siłomierz PCE-DFG NF 20K-ICA, 20 kN, ISO

Cztery tryby alarmu — poniżej progu, w oknie tolerancji, poza oknem oraz alarm wyłączony — pozwalają ustawić PCE-DFG NF 20K-ICA pod konkretną próbę, zamiast obserwować liczby na ekranie. Sygnał pojawia się na wyświetlaczu i jednocześnie na wyjściu 12 V / 50 mA, więc stanowisko może zareagować samo. Pomiar obejmuje siły ściskające do 20 000 N, czyli 2 000 kg, z krokiem 2 N i dokładnością ±0,5% zakresu pomiarowego; obciążenie przejmuje cela Ø 38 mm z gwintem M5, oddalona od przyrządu o około 3 m przewodu. Fabryczny certyfikat kalibracji ISO dołączony do zestawu domyka stronę formalną: wynik ma udokumentowane odniesienie już przy pierwszym użyciu.

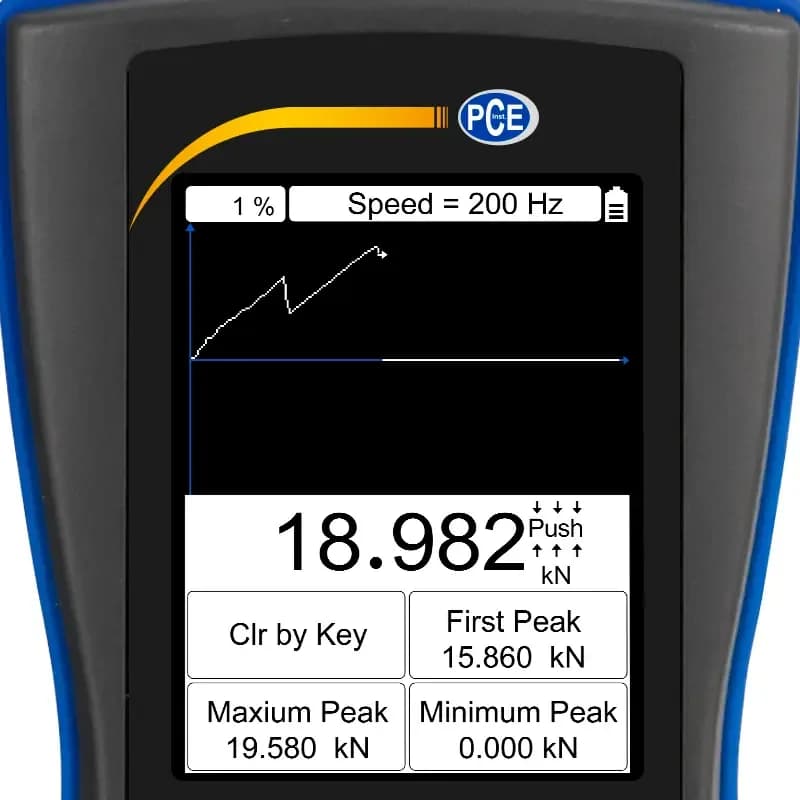

Pamięć mieści 100 prób, a kabel USB przenosi je do programu na komputerze. Klasa ochrony IP 54 i masa 540 g przygotowują przyrząd do pracy poza laboratorium. Dokument z zestawu porządkuje formalną stronę pracy, ale sam pomiar wymaga jeszcze poprawnej zabudowy: cela o średnicy 38 mm musi być podparta całą powierzchnią i obciążona wzdłuż osi, a przewód poprowadzony poza torem ruchu elementów. Gwint M5 w jej podstawie służy do zamocowania czujnika w oprzyrządowaniu, gdy ten sam pomiar powtarza się przy każdej sztuce. Częstotliwość próbkowania ustawia się od 6 do 1600 Hz, a przez USB przyrząd oddaje wartości na żywo z częstotliwością do 800 Hz — wtedy krzywa powstaje wprost na komputerze.

Wewnętrzna pamięć działa niezależnie od tego trybu i przechowuje wyniki także wtedy, gdy komputera przy stanowisku nie ma. Zasilanie pochodzi z akumulatora NiMh 6 V / 1600 mAh, wystarczającego na około 10 godzin i ładowanego zasilaczem 12 V / 1 A. Przy pracy w kilku miejscach zakładu warto notować, gdzie powstał każdy zapis: przyrząd zapamiętuje liczby, nie ich pochodzenie, a po zgraniu stu prób trudno odtworzyć to z pamięci. Sam zestaw nie zawiera przekładek ani podkładek oporowych — przy nierównych powierzchniach trzeba je skompletować we własnym zakresie, najlepiej ze stali o grubości pozwalającej rozłożyć nacisk na całe czoło czujnika.
