Siłomierz PCE-DFG NF 20K, 0 ... 20 kN, 2 N

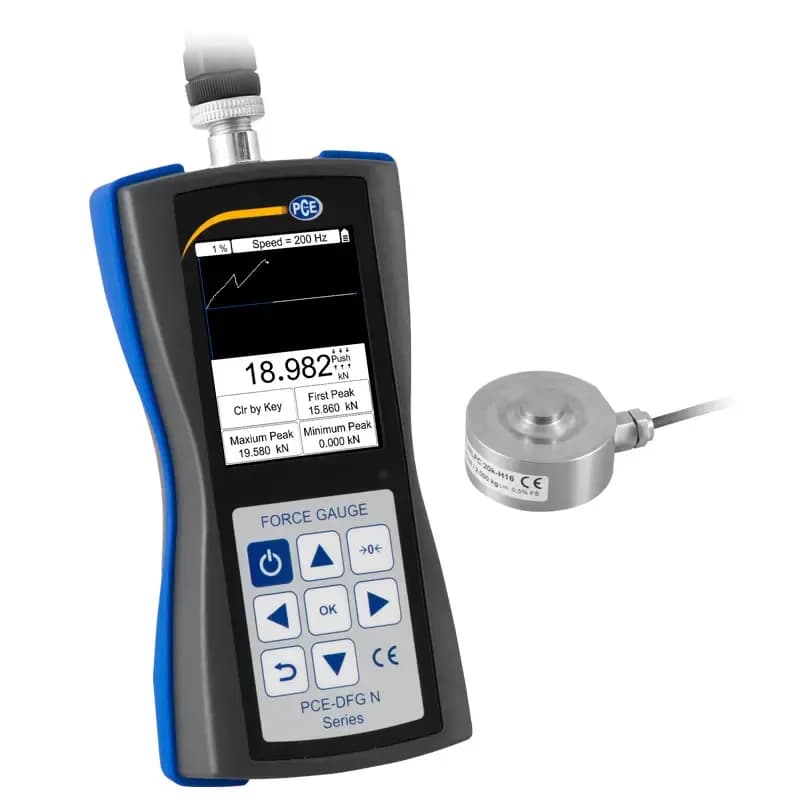

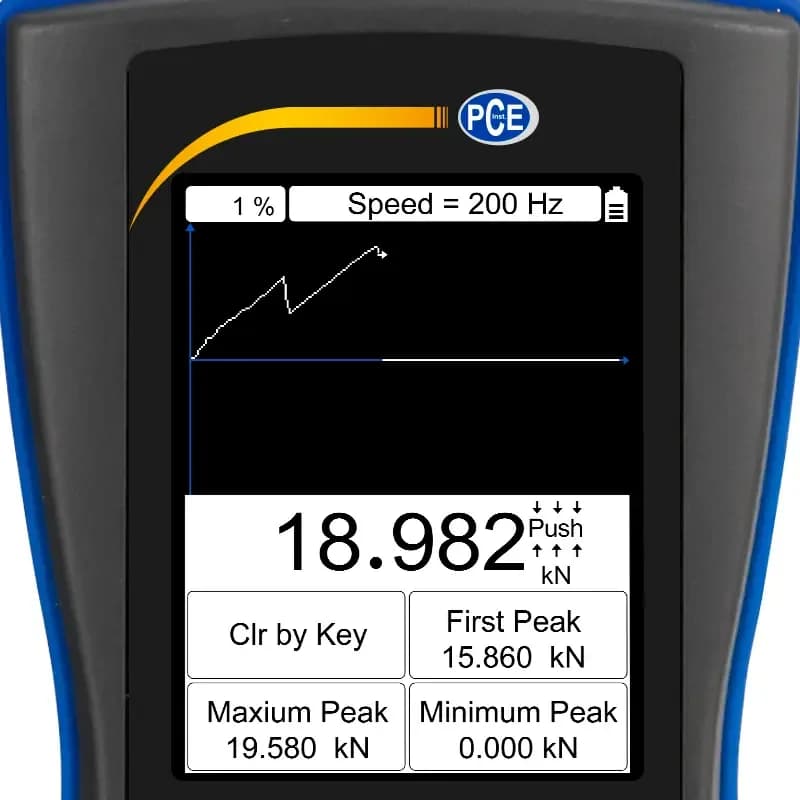

Dwadzieścia kiloniutonów to już obciążenia spotykane przy prasach, ściągaczach i podporach — PCE-DFG NF 20K mierzy je celą o średnicy 38 mm i wysokości 16 mm, którą wkłada się bezpośrednio w tor siły. Odczyt obejmuje 0 ... 20 kN, czyli 20 000 N albo 2 000 kg, i zmienia się co 2 N przy dokładności ±0,5% zakresu pomiarowego. Przewód czujnika ma około 3 m, dzięki czemu ręka z wyświetlaczem pozostaje poza strefą zgniotu. Przyrząd rejestruje próbkowanie od 6 do 1600 Hz, a najwyższą wartość utrzymuje pamięć szczytu — przy krótkim dociążeniu nie trzeba patrzeć na ekran w decydującym momencie.

Sto zapisanych prób przenosi się kablem USB do programu na komputerze. Za zasilanie odpowiada akumulator NiMh 6 V / 1600 mAh wystarczający na około 10 godzin, a obudowa 200 x 97 x 42 mm mieści się w skrzynce narzędziowej. Przy takich obciążeniach pierwszym tematem nie jest metrologia, lecz bezpieczeństwo obsługi: przewód o długości około 3 m pozwala odejść od maszyny, ale cela musi być ustawiona osiowo i podparta pełną powierzchnią, inaczej wyskoczy z toru siły. Wyzerowanie wykonuje się przed dociążeniem, z czujnikiem już wsuniętym na miejsce — w przeciwnym razie masa oprzyrządowania podnosi wszystkie wyniki o stałą wartość.

Sygnalizację ustawia jeden z czterech trybów alarmu, łącznie z reakcją na nagły zanik oporu; sygnał wychodzi także na styk 12 V / 50 mA. Jednostkę odczytu zmienia się z klawiatury: niutony, kilogramy, funty albo kilopaskale. Dopuszczalne otoczenie to -10 ... 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a klasa ochrony IP 54 pozwala pracować w zapyleniu. Akumulator NiMh 6 V / 1600 mAh starcza na około 10 godzin i uzupełnia go zasilacz 12 V / 1 A. Jeżeli prasa potrafi zejść niżej, niż zakłada technologia, dobierz wykonanie o wyższym zakresie — przeciążona cela traci charakterystykę i nie da się jej przywrócić ustawieniami.
