Siłomierz PCE-DFG NF 1K, 0 ... 1000 N, 0,1 N

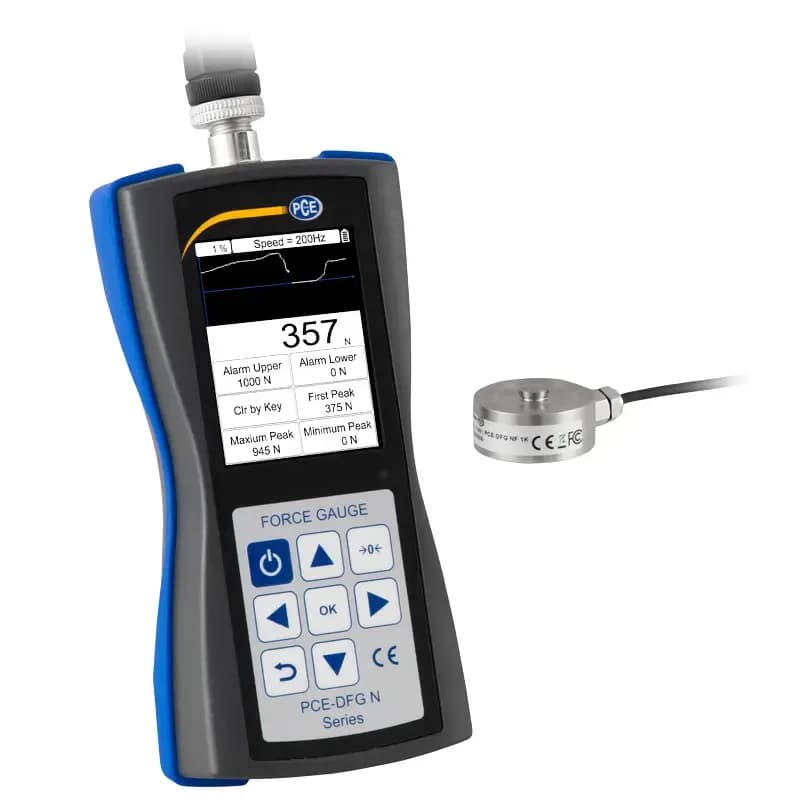

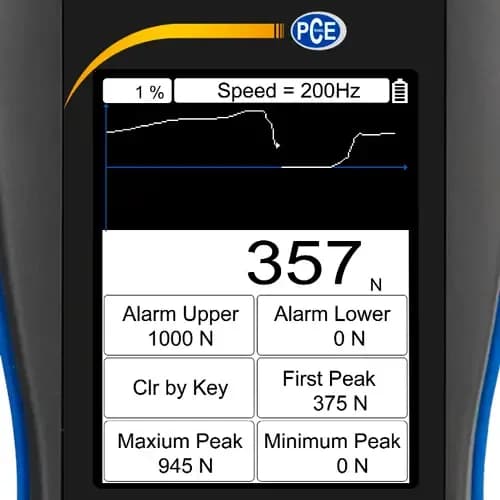

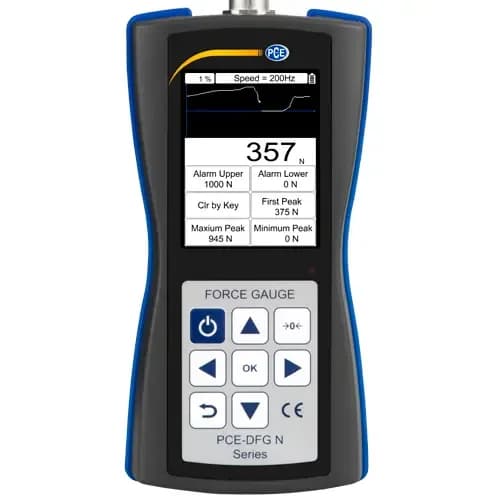

Tysiąc niutonów z odczytem co 0,1 N to proporcja, której trudno oczekiwać od przyrządu mieszczącego się w dłoni — PCE-DFG NF 1K dzieli swój zakres na dziesięć tysięcy kroków. Praktycznie oznacza to, że jednym urządzeniem sprawdzisz zarówno docisk uszczelki, jak i siłę zamknięcia zawiasu. Czujnik pozostaje na zewnątrz: krążek o średnicy 20 mm i wysokości 12 mm wkłada się w miejsce pomiaru, a przewód około 3 m prowadzi sygnał do wyświetlacza. Ekran graficzny TFT podaje wartość chwilową razem z krzywą przebiegu, więc od razu widać, czy nacisk narastał równomiernie. Dokładność wynosi ±0,5% zakresu pomiarowego, a próbkowanie sięga 1600 Hz.

Sto zapisanych pomiarów przenosi kabel USB do programu na komputerze, gdzie powstaje protokół serii. Gwint M3 w podstawie celi pozwala zabudować ją w przyrządzie kontrolnym na stałe. Cztery tryby alarmu pozwalają dopasować sygnalizację do zadania: przyrząd może ostrzegać, gdy nacisk mieści się w zadanym oknie, gdy z niego wypada, gdy siła gwałtownie spada — co odpowiada pęknięciu badanego elementu — albo milczeć zupełnie. Reakcja pojawia się jednocześnie na ekranie i na wyjściu 12 V / 50 mA. Wskazanie przełącza się między niutonami, kilogramami, funtami i kilopaskalami.

Zasilanie zapewnia akumulator NiMh 6 V / 1600 mAh wystarczający na około 10 godzin ciągłej pracy, a ładowarka 12 V / 1 A uzupełnia go w przerwie. Zakres -10 ... 50 °C i wilgotność 5 ... 95 % bez kondensacji obejmują większość hal, także tych nieogrzewanych zimą. Przyrząd waży 540 g przy wymiarach 200 x 97 x 42 mm. Przed serią prób wyzeruj wskazanie z założoną celą i bez obciążenia — inaczej masa oprzyrządowania dodaje się do wyniku i cała seria jest przesunięta o stałą wartość. Wyniki najwygodniej porządkuje się od razu: kolejne próby zapisuj w tej samej kolejności, w jakiej badasz detale, bo pamięć nie przechowuje opisów, a jedynie liczby. Numer partii dopisz w programie na komputerze zaraz po zgraniu danych.
