Siłomierz PCE-DFG NF 0.5K, 0 ... 500 N

Cela nacisku ma zaledwie 20 mm średnicy i 12 mm wysokości, więc wchodzi między elementy, w które nie sięgnie żaden przyrząd z czujnikiem w obudowie. Przewód o długości około 3 m odsuwa wyświetlacz od punktu pomiaru — operator stoi z boku maszyny i nie zasłania sobie pola pracy. Zakres 0 ... 500 N przy rozdzielczości 0,05 N obejmuje sprężyny dociskowe, zatrzaski i przyciski, gdzie liczą się setne części niutona, a dokładność wynosi ±0,5% zakresu pomiarowego. Wartość szczytową zatrzymuje pamięć największego odczytu, natomiast dwa progi graniczne porównywane na bieżąco z odczytem wyzwalają sygnał na ekranie i na wyjściu 12 V / 50 mA.

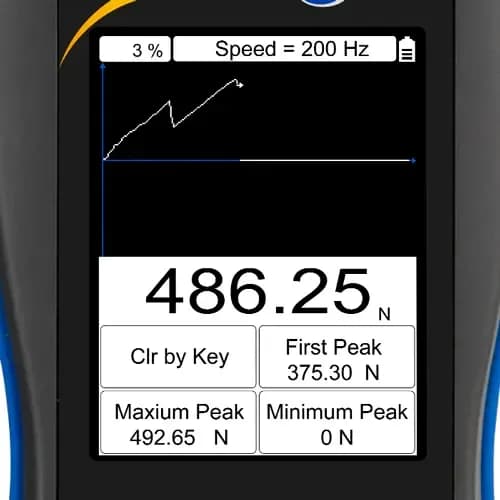

Przy próbkowaniu sięgającym 1600 Hz krótkie uderzenie siły zostaje uchwycone, a przez USB dane płyną do komputera na żywo z częstotliwością do 800 Hz. Gwint M3 w podstawie celi pozwala przykręcić ją na stałe w przyrządzie kontrolnym. Odczyt prowadzi ekran graficzny TFT: obok liczby rysuje się przebieg nacisku, więc przy sprężynie od razu widać, czy charakterystyka narasta równomiernie, czy gdzieś zaczepia. Jednostkę wskazania wybiera się spośród niutonów, kilogramów, funtów i kilopaskali, dzięki czemu wynik da się zestawić wprost z zapisem na rysunku. Zasilanie zapewnia akumulator NiMh 6 V / 1600 mAh wystarczający na około 10 godzin, uzupełniany ładowarką 12 V / 1 A.

Praca jest dopuszczalna w zakresie -10 ... 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a obudowa 200 x 97 x 42 mm o masie 540 g swobodnie leży w dłoni. Najbardziej wrażliwym elementem zestawu pozostaje cienki przewód czujnika: prowadź go poza torem ruchu szczęk i nie zaginaj na ostrej krawędzi, bo uszkodzenie żyły objawia się skokami wskazania, które łatwo wziąć za wadę badanego detalu. Pomiar warto powtórzyć kilka razy w tym samym punkcie: przy tak drobnych siłach pojedynczy odczyt bywa zaburzony przez sposób ułożenia detalu, a dopiero zgodność kolejnych prób mówi, że nastawa docisku jest stabilna.
