Siłomierz PCE-DFG N 50K-ICA, 50 kN, certyfikat

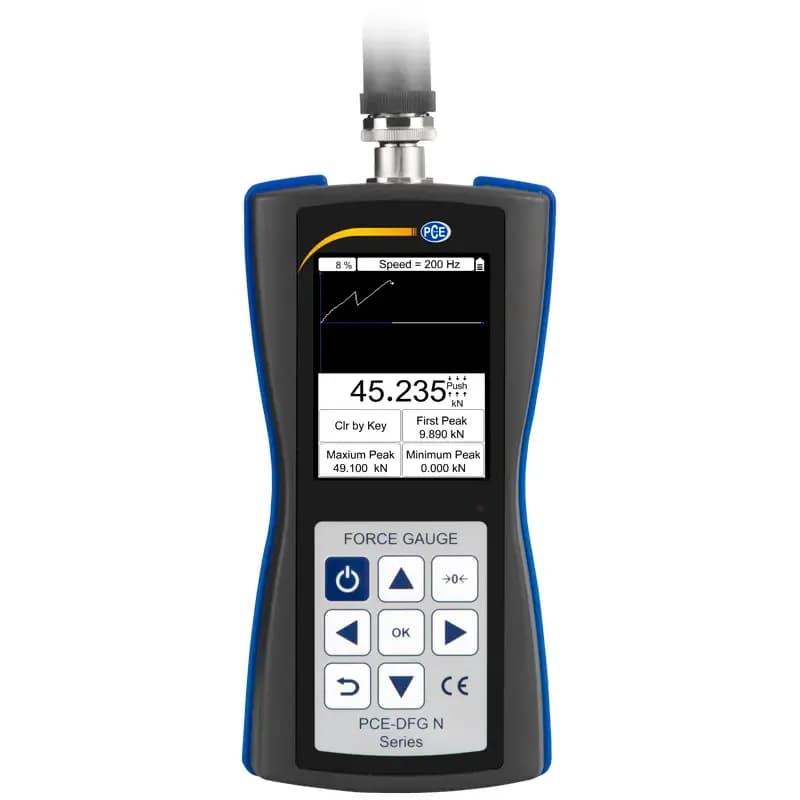

Próba obciążeniowa rzadko kończy się jednym odczytem — zwykle trzeba pokazać, jak siła narastała aż do zerwania. PCE-DFG N 50K-ICA próbkuje przebieg z częstotliwością od 6 do 1600 Hz i rysuje go jako krzywą na wyświetlaczu graficznym o przekątnej 2,8 cala, obok wartości chwilowej. Sto kolejnych prób mieści się w pamięci przyrządu, a złącze USB przekazuje je do dołączonego oprogramowania — również na żywo, z szybkością do 800 Hz. Akumulator 6 V / 1600 mAh pozwala prowadzić serię przez około 10 godzin bez wracania po ładowarkę 12 V / 1 A. Zakres 0 ...

50 kN, a więc 5 t, obsługuje ogniwo obciążnikowe o masie 2800 g w klasie IP 67, oddalone od rękojeści o około 6 m przewodu; rozdzielczość wynosi 0,005 kN, czyli 5 N, przy dokładności ±0,2% zakresu pomiarowego. Certyfikat kalibracji ISO przypisuje te parametry konkretnemu egzemplarzowi rękojeści wraz z ogniwem. Wskazanie podaje się w kiloniutonach, tonach, klb albo megapaskalach, dzięki czemu protokół nie wymaga przeliczania jednostek. Ogniwo obciążnikowe wkręca się gwintem M20 x 1,5, a jego wymiary to 76,2 x 101,6 x 27,2 mm; śruby oczkowe producent traktuje jako wyposażenie dodatkowe i dobiera się je do konkretnego węzła.

Cztery tryby alarmu obejmują wskazania wewnątrz przedziału, poza nim, pęknięcie elementu oraz pracę bez sygnalizacji, a wyjście przełączające 12 V / 50 mA pozwala wyprowadzić sygnał do układu zewnętrznego. Rękojeść waży 540 g przy wymiarach 200 x 97 x 42 mm i klasie ochrony IP 54, więc pracuje w warsztacie oraz na budowie, choć nie znosi mycia strumieniem wody. Warunki otoczenia obejmują od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji. Certyfikat opisuje rękojeść razem z ogniwem, dlatego tej pary nie należy rozdzielać między zestawy. Przewód o długości około 6 m łączy ogniwo z rękojeścią i wyznacza bezpieczny odstęp od dociążanego węzła.
