Siłomierz PCE-DFG N 20K-ICA, 20 kN, certyfikat

Kontrola jakości rzadko potrzebuje samej liczby — potrzebuje odpowiedzi, czy wynik mieści się w tolerancji. PCE-DFG N 20K-ICA na bieżąco porównuje mierzoną siłę z dwiema wartościami granicznymi i sygnalizuje wejście w przedział, wyjście poza niego albo zerwanie próbki; czwarty tryb wyłącza sygnalizację, gdy pomiar jest tylko orientacyjny. Zakres 0 ... 20 kN, czyli 2 t, z rozdzielczością 0,002 kN, odpowiadającą 2 N, i dokładnością ±0,2% zakresu pomiarowego obejmuje próby odrywania, wyznaczanie granicy plastyczności oraz okresowe sprawdzenia zawiesi.

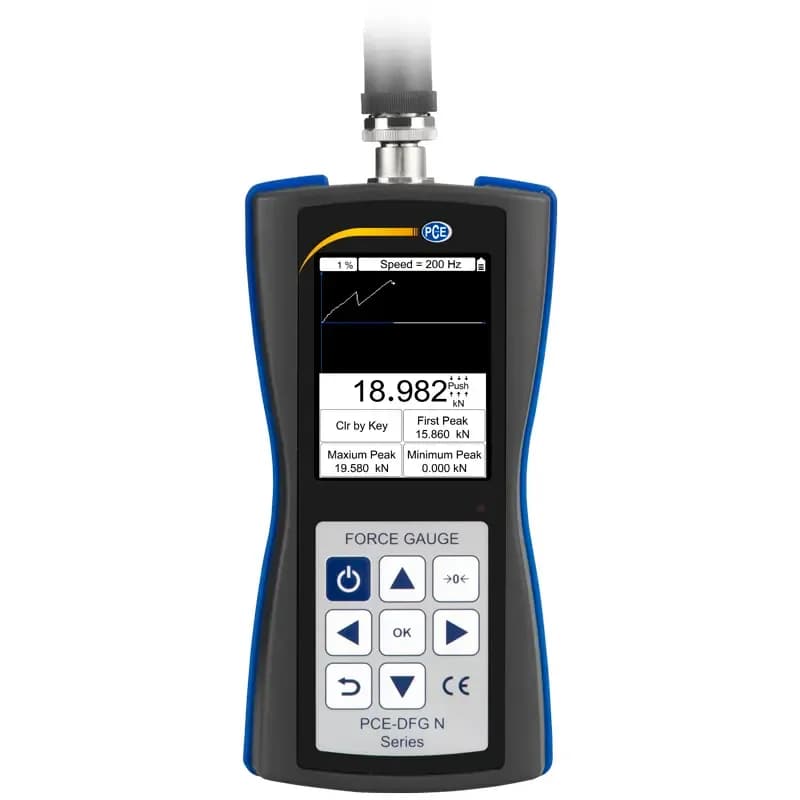

Wynik czyta się w kiloniutonach, tonach, klb albo w megapaskalach, więc protokół nie wymaga przeliczania. Siłę wprowadza gwint M20 x 1,5 w ogniwie obciążnikowym, które w klasie IP 67 zostaje przy badanym węźle, podczas gdy rękojeść o masie 540 g wędruje z operatorem na długość przewodu około 6 m. Certyfikat kalibracji ISO dotyczy dostarczanego zestawu i wpina się wprost do dokumentacji wyposażenia kontrolnego. Zapis prowadzi się z próbkowaniem od 6 do 1600 Hz do pamięci obejmującej 100 pomiarów, a przez USB wyniki idą do dołączonego oprogramowania; ten sam interfejs pozwala śledzić przebieg na komputerze na żywo, z częstotliwością do 800 Hz.

Ogniwo obciążnikowe waży 2800 g i mierzy 76,2 x 101,6 x 27,2 mm, więc do wpięcia go w tor obciążenia na wysokości przyda się druga para rąk. Śruby oczkowe producent traktuje jako wyposażenie dodatkowe i dobiera się je osobno do sposobu mocowania. Zasilanie zapewnia akumulator niklowo-wodorkowy 6 V / 1600 mAh wystarczający na około 10 godzin, ładowany zasilaczem 12 V / 1 A. Warunki pracy obejmują od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji. Po każdej próbie warto obejrzeć gwint M20 x 1,5 oraz przewód czujnika, bo to one przenoszą całe obciążenie. Rękojeść waży 540 g i mieści się w jednej dłoni, co przy pracy na drabinie ma znaczenie praktyczne.
