Siłomierz PCE-DFG N 20K, zakres 0 ... 20 kN

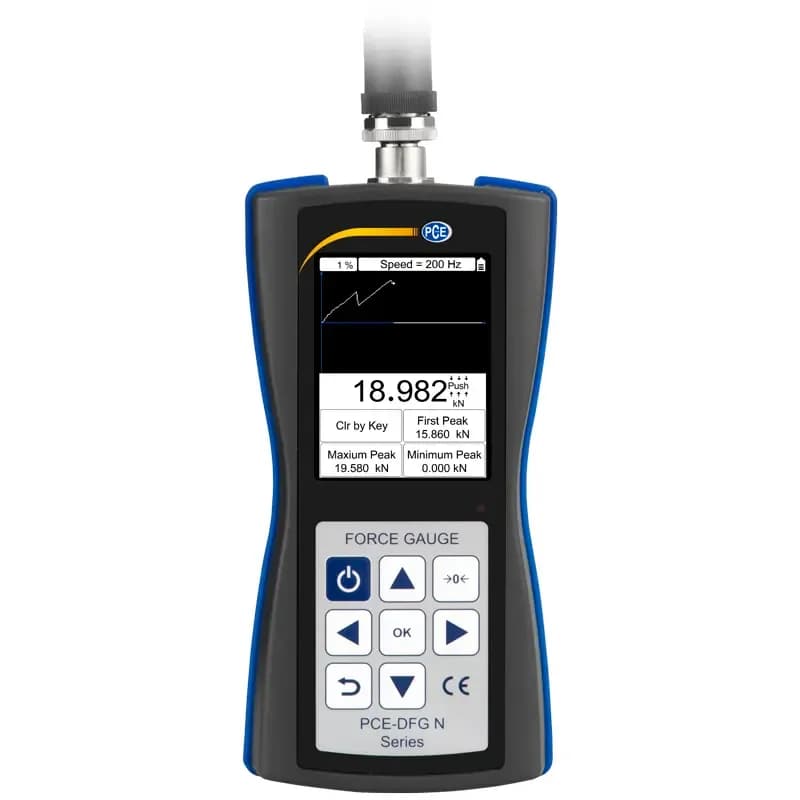

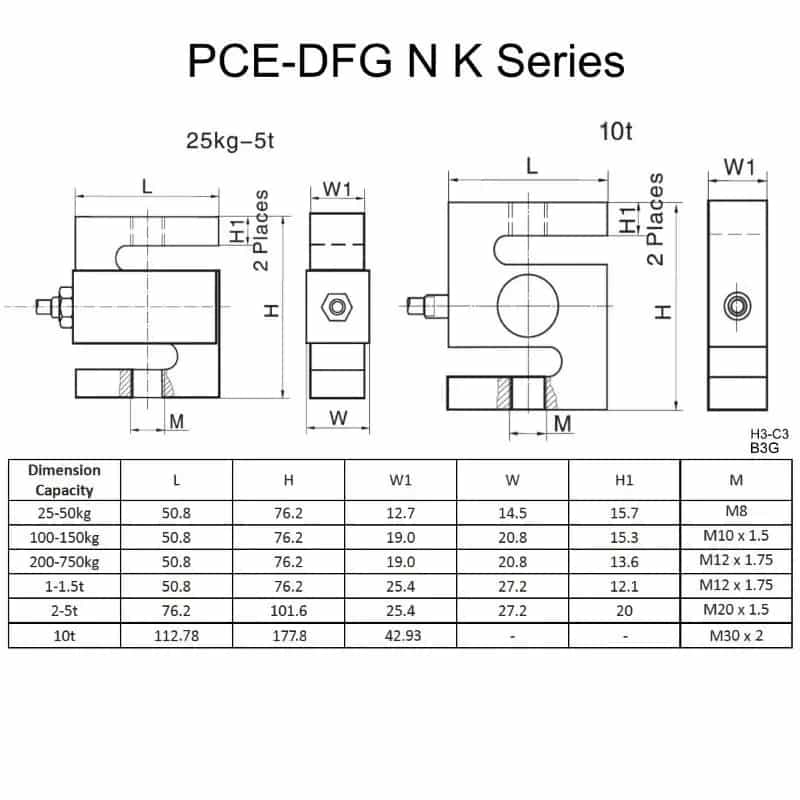

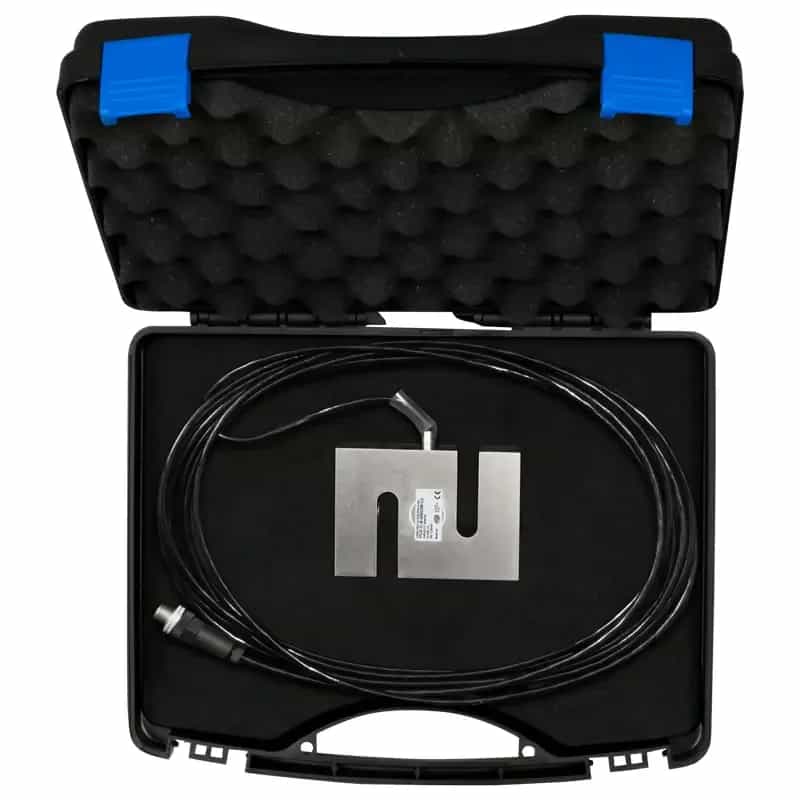

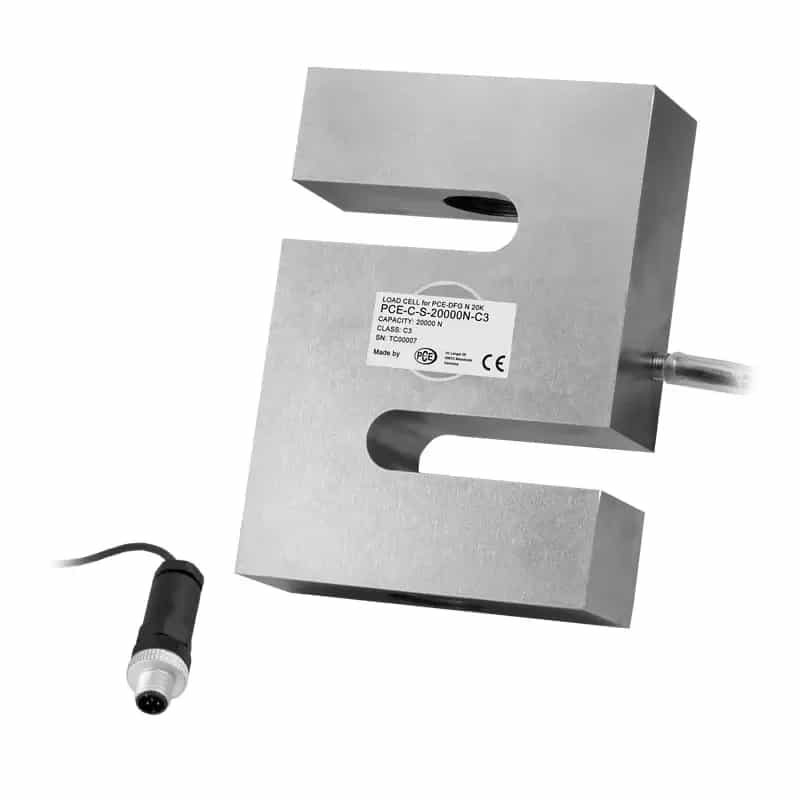

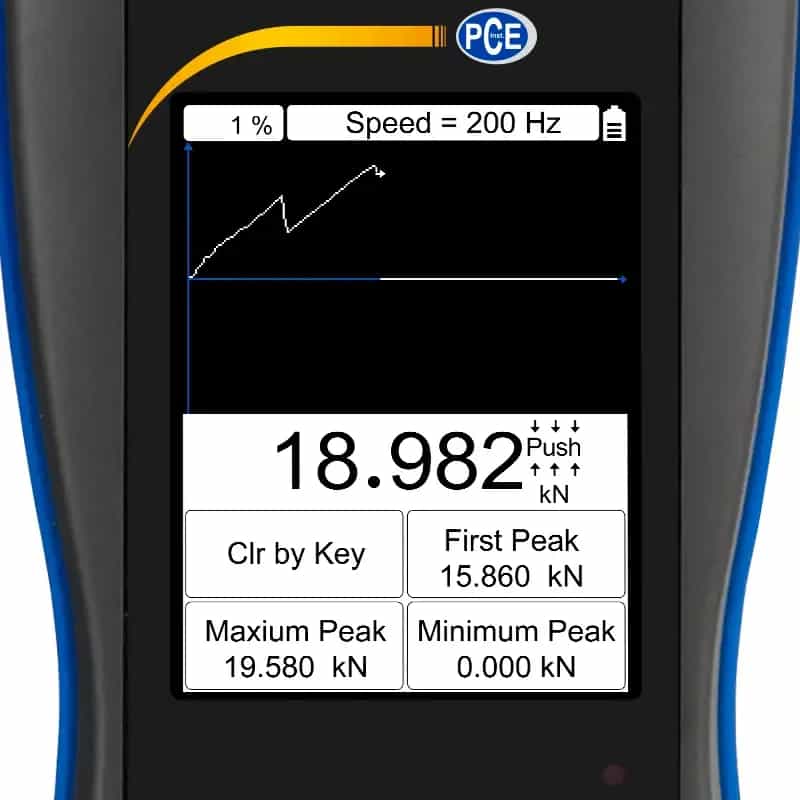

Dwie tony obciążenia wymagają czujnika osadzonego w torze siły, dlatego PCE-DFG N 20K korzysta z ogniwa typu S ważącego 2800 g, o wymiarach 76,2 x 101,6 x 27,2 mm i gwincie M20 x 1,5. Przewód czujnika o długości około 6 m pozwala odsunąć rękojeść od miejsca, w którym element może pęknąć. Zakres obejmuje 20 kN, czyli 2000 kg, przy rozdzielczości 0,002 kN, to jest 2 N, i dokładności ±0,2% zakresu pomiarowego. Ogniwo chroni klasa IP 67, rękojeść klasa IP 54. Wynik podawany jest w kiloniutonach, tonach, klb lub megapaskalach, na graficznym ekranie TFT 2,8 cala. Częstotliwość próbkowania ustawia się w przedziale 6 ...

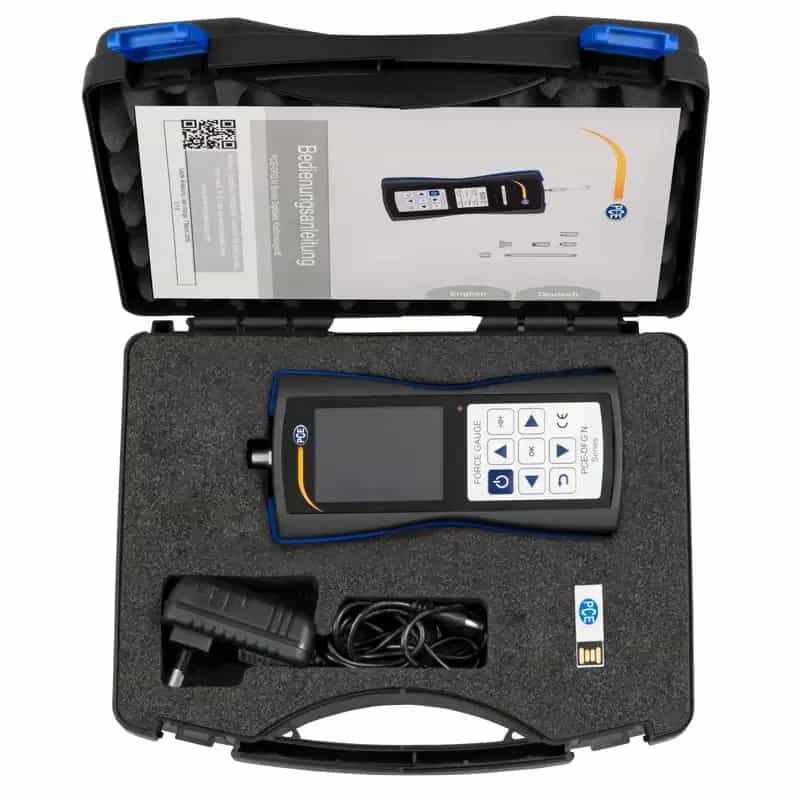

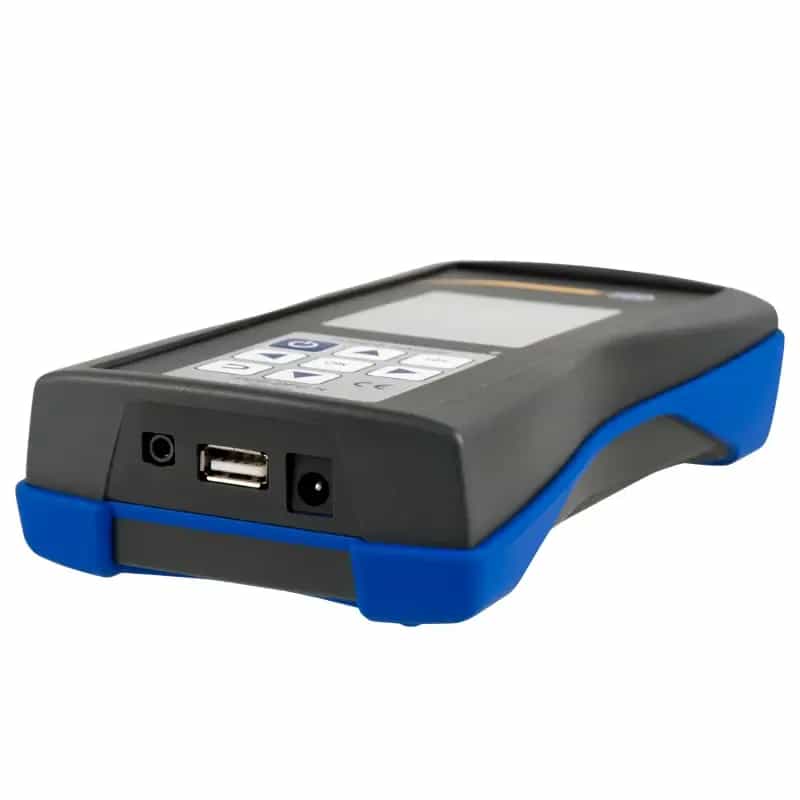

1600 Hz, więc widać także krótkotrwały szczyt obciążenia. Pamięć obejmuje 100 pomiarów przenoszonych przez USB do dołączonego oprogramowania. Zasilanie zapewnia akumulator niklowo-wodorkowy 6 V wystarczający na około 10 godzin pracy. Śruby oczkowe nie wchodzą w skład dostawy, bo producent traktuje je jako wyposażenie dodatkowe dobierane do sposobu wpięcia ogniwa w tor obciążenia. Warto o tym pamiętać przy zamówieniu, ponieważ bez nich przetwornika nie da się zamocować. Cztery tryby alarmu obejmują wskazania wewnątrz przedziału, poza nim, pęknięcie próbki oraz pracę bez sygnalizacji, a wyjście przełączające 12 V / 50 mA wyprowadza sygnał do lampki albo sterownika.

Poza zapisem do pamięci przyrząd przesyła wartości na komputer na żywo, z częstotliwością do 800 Hz, dzięki czemu przebieg widać na ekranie w trakcie próby, a nie dopiero po niej. Wskaźnik stanu baterii pokazuje zapas energii, a ładowarka 12 V / 1 A pozwala prowadzić długie badania z zasilania sieciowego. Warunki pracy obejmują od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a rękojeść o wymiarach 200 x 97 x 42 mm mieści się w jednej dłoni. Rozdzielczość 0,002 kN pokazuje się na ekranie jako 2 N, dzięki czemu wartości nie trzeba przeliczać w pamięci.
