Siłomierz PCE-DFG N 100K-ICA, 100 kN, certyfikat

Pomiar dużych obciążeń zwykle odbywa się w miejscu, gdzie nikt nie dba o czystość: na placu, przy dźwigu, w hali remontowej. PCE-DFG N 100K-ICA dzieli się więc na dwie części o różnej odporności: ogniwo obciążnikowe w klasie IP 67 zostaje w torze obciążenia, a miernik w klasie IP 54 trzyma operator. Zestaw obejmuje zakres 100 kN z rozdzielczością 10 N i granicą błędu ±1,0% zakresu, a producent dołącza do niego certyfikat kalibracji ISO. Przewód czujnika liczy około 6 m i pozwala odsunąć się od naprężonego elementu. Próbkowanie ustawia się w przedziale 6 ... 1600 Hz.

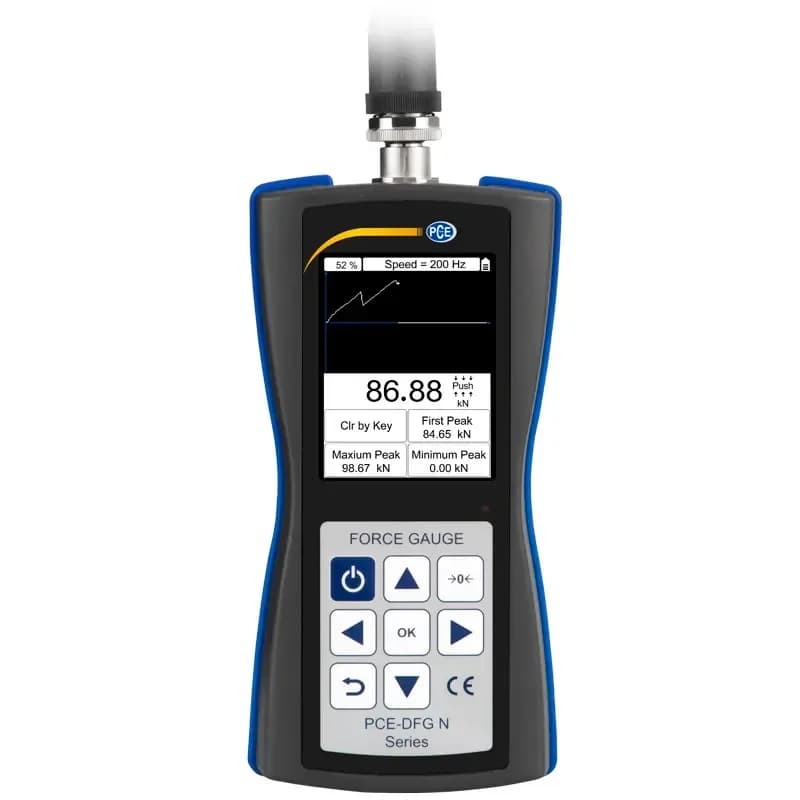

Zasilanie stanowi akumulator niklowo-wodorkowy 6 V o pojemności 1600 mAh, wystarczający na około 10 godzin, ładowany zasilaczem 12 V / 1 A. Warunki pracy obejmują od -10 do 50 °C oraz 5 ... 95 % wilgotności względnej bez kondensacji. Wskazanie podaje się w kiloniutonach, tonach, klb albo megapaskalach, na graficznym wyświetlaczu TFT o przekątnej 2,8 cala. Ogniwo waży około 7 kg i wkręca się gwintem M30 x 2, przy czym śruby oczkowe stanowią wyposażenie dodatkowe, dobierane do węzła. Pamięć obejmuje 100 pomiarów przekazywanych przez USB, a ten sam interfejs pozwala obserwować przebieg na komputerze w trakcie próby, z częstotliwością do 800 Hz.

Cztery tryby alarmu obejmują wskazania wewnątrz przedziału, poza nim, pęknięcie elementu oraz pracę bez sygnalizacji, a sygnał progu wyprowadza wyjście przełączające 12 V / 50 mA. Rękojeść o masie 540 g i wymiarach 200 x 97 x 42 mm ma klasę ochrony IP 54. Certyfikat kalibracji ISO opisuje dostarczany zestaw, czyli rękojeść wraz z ogniwem, i to jego numer wpisuje się do protokołu z próby obciążeniowej. Warunki pracy obejmują od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a przy kilkugodzinnej sesji na placu akumulator niklowo-wodorkowy 6 V / 1600 mAh nie wymaga uzupełniania.
