Siłomierz PCE-DFG N 100K, zakres 0 ... 100 kN

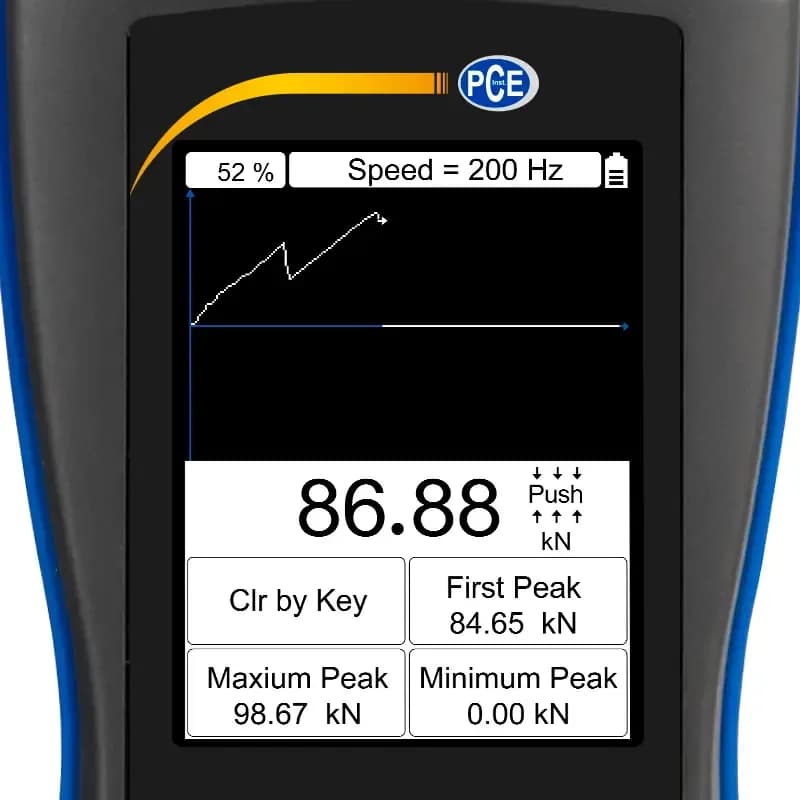

Dziesięć ton obciążenia w torze zawiesia nie mieści się w żadnym przyrządzie ręcznym, więc PCE-DFG N 100K rozdziela zadanie: pomiar przejmuje zewnętrzne ogniwo obciążnikowe ważące około 7 kg, a odczyt zostaje w dłoni operatora. Ogniwo o wymiarach 112,78 x 177,8 x 42,93 mm ma gwint M30 x 2 i klasę ochrony IP67, przewód czujnika liczy około 6 m. Zakres obejmuje 100 kN, czyli 10 000 kg, przy rozdzielczości 10 N i granicy błędu ±1,0% zakresu. Wskazania podawane są w kiloniutonach, tonach, klb albo w megapaskalach, na graficznym wyświetlaczu TFT 2,8 cala. Częstotliwość próbkowania sięga 1600 Hz, więc szarpnięcie przy zerwaniu zostaje odnotowane.

Cztery tryby alarmu obejmują wartości wewnątrz i na zewnątrz zakresu oraz pęknięcie próbki. Pamięć obejmuje 100 pomiarów, a wyjście USB przekazuje je do oprogramowania komputerowego. Akumulator niklowo-wodorkowy 6 V pracuje około 10 godzin. Śruby oczkowe producent podaje jako wyposażenie dodatkowe: dobiera się je do gwintu M30 x 2 oraz do nośności badanego węzła, więc przed pierwszą próbą trzeba je skompletować osobno. Wyjście przełączające 12 V / 50 mA pozwala wyprowadzić sygnał progu do sygnalizatora albo sterownika, a przez USB przyrząd przesyła wartości na komputer również na żywo, z częstotliwością do 800 Hz.

Funkcja szczytowa zatrzymuje wartość skrajną z przebiegu, zapis prowadzi się ręcznie albo automatycznie, a wskaźnik stanu baterii ostrzega przed rozładowaniem. Ładowarka 12 V / 1 A pozwala pracować z zasilania sieciowego przy dłuższych badaniach. Warunki pracy obejmują od -10 do 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a rękojeść o wymiarach 200 x 97 x 42 mm ma klasę ochrony IP 54. Przy tym zakresie liczy się prowadzenie siły wzdłuż osi ogniwa, bo obciążenie ukośne dokłada moment zginający, którego przetwornik nie oddziela od wyniku.
