Siłomierz PCE-DFG 10K X, do 10 000 N, ogniwo S

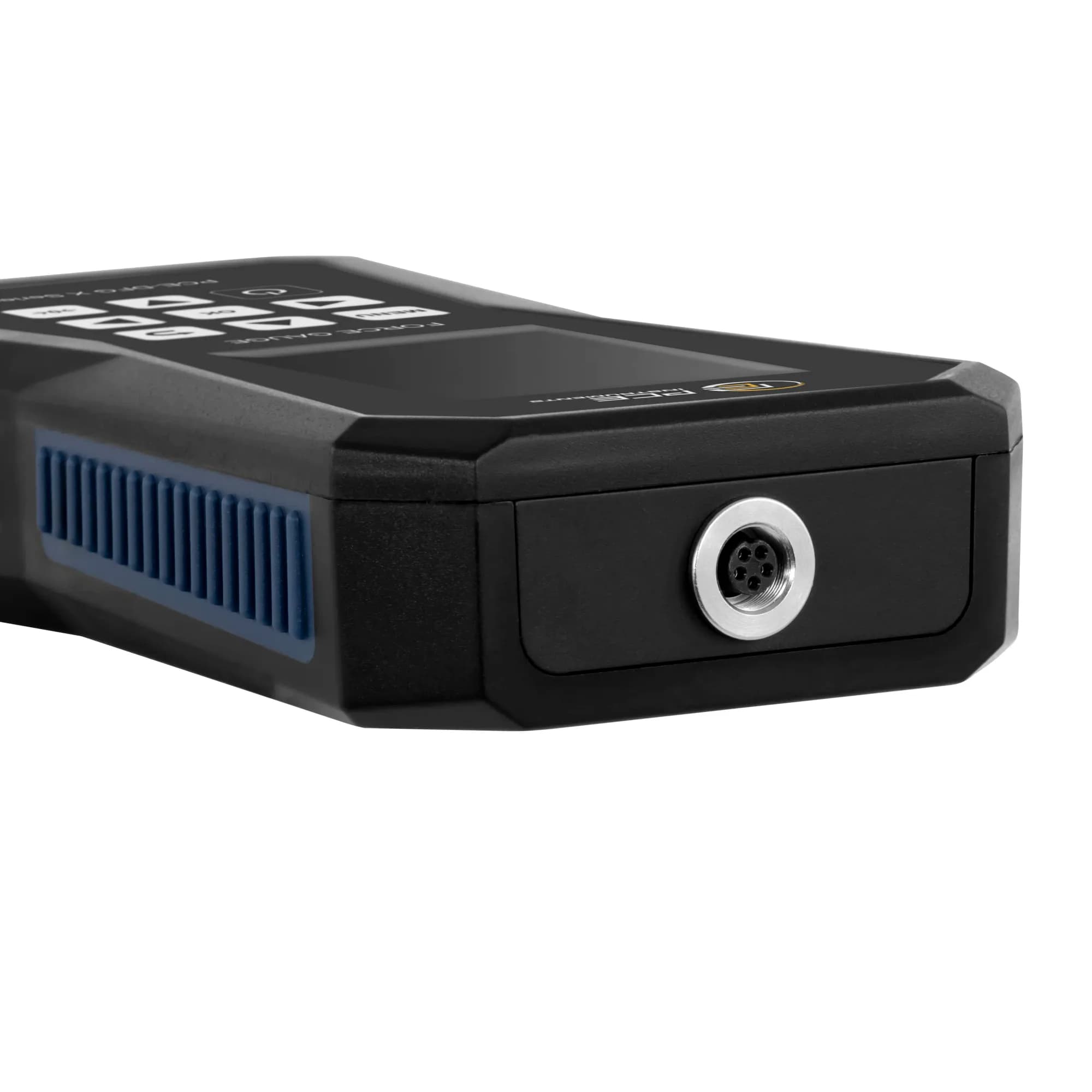

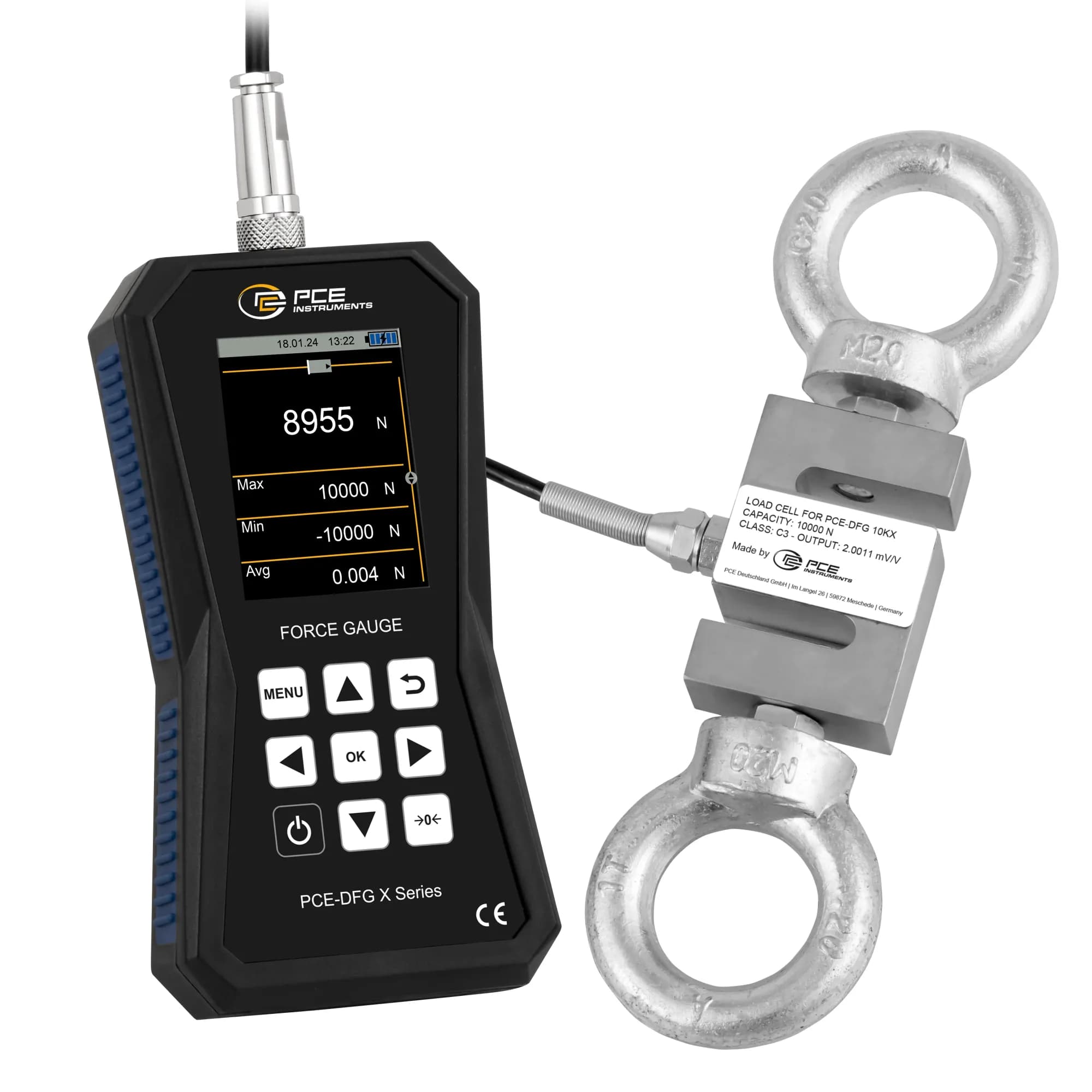

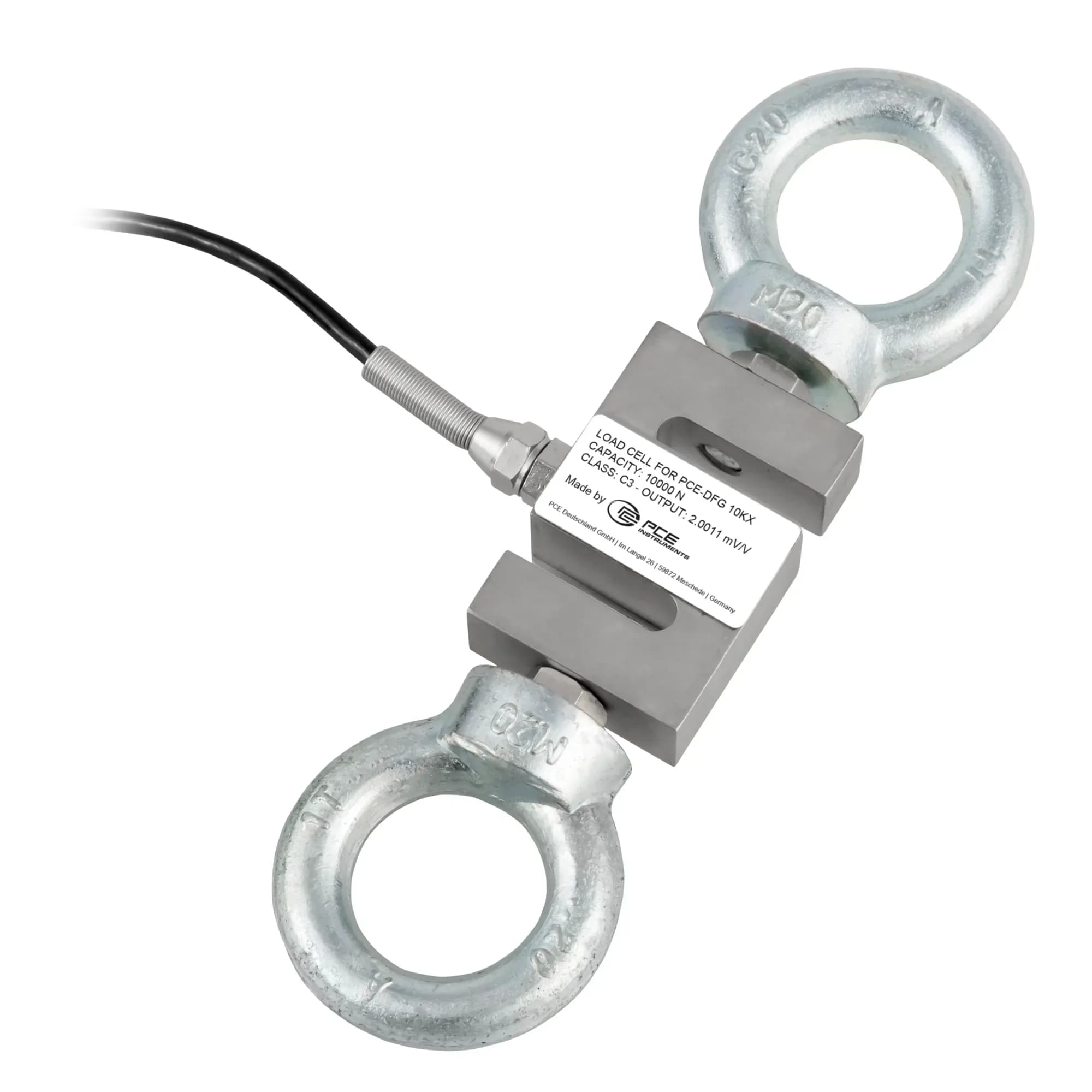

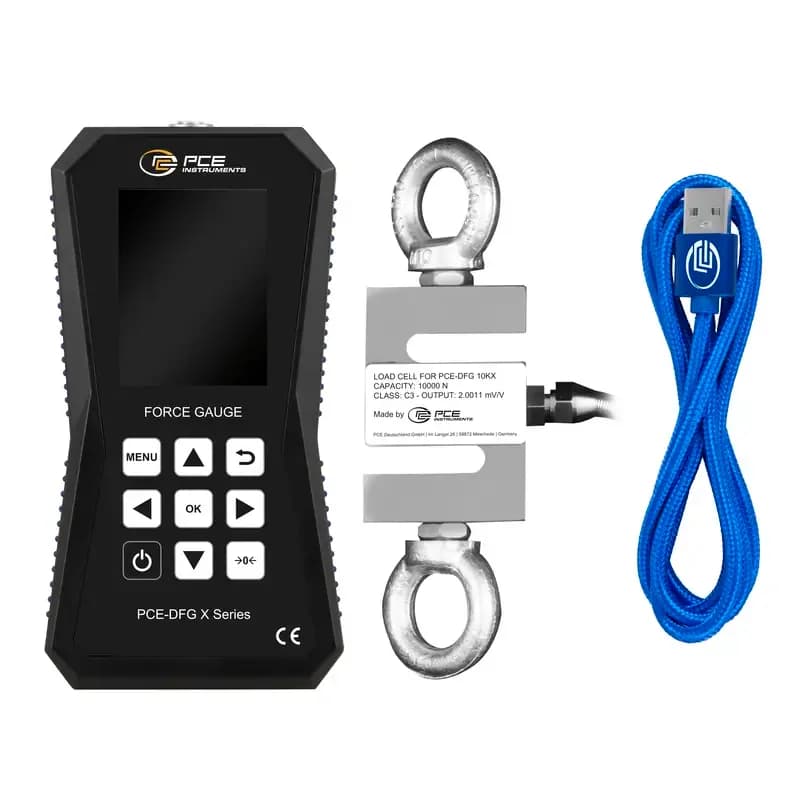

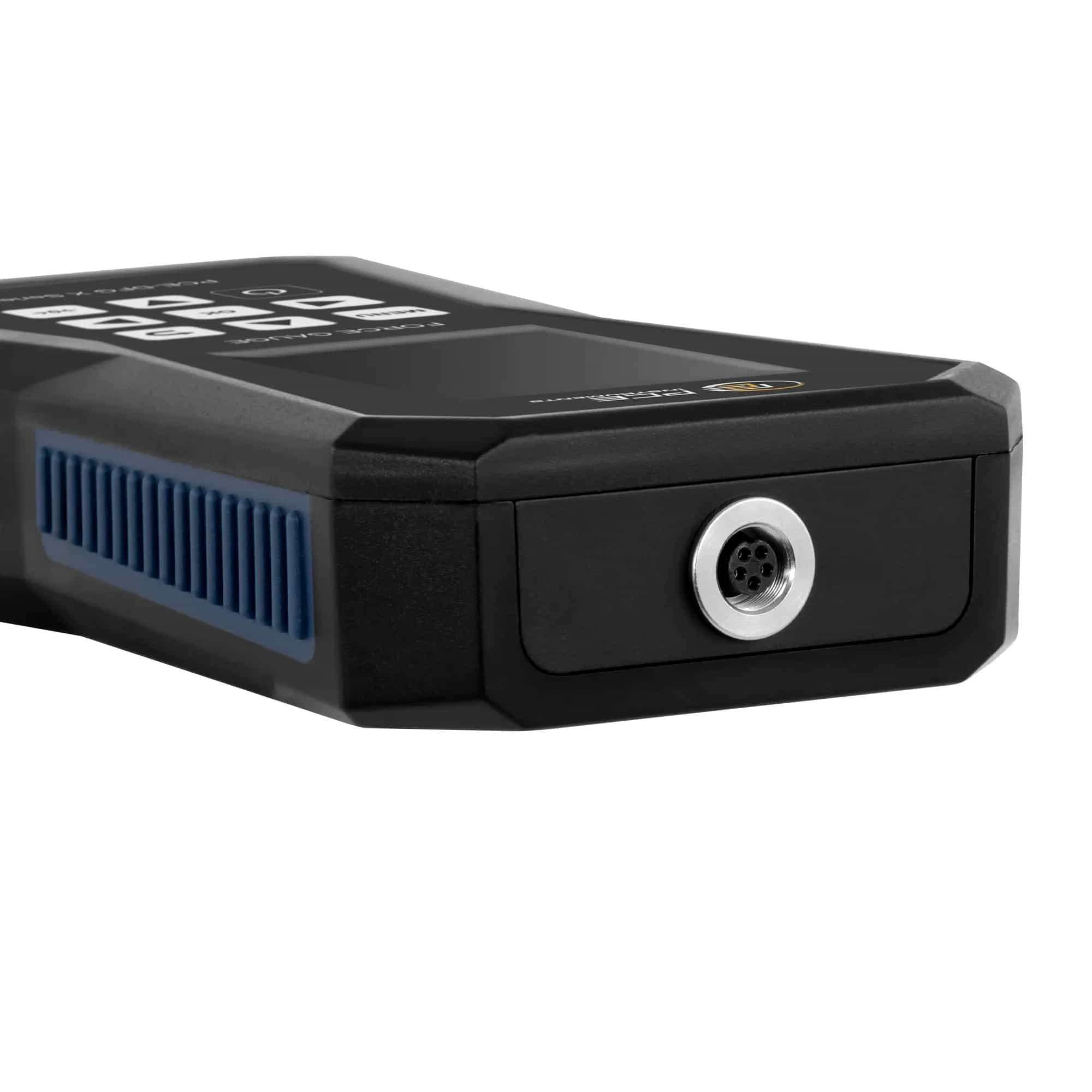

Do pomiaru siły w torze zawiesia potrzebny jest czujnik, który da się wpiąć między hak a ładunek. PCE-DFG 10K X dostaje takie ogniwo typu S ze stali niklowanej: waży 600 g, mierzy 50,7 x 76,3 x 25,4 mm i przyjmuje śruby oczkowe na gwincie M12 x 1,75 mm, dwie z nich są w komplecie. Zakres obejmuje 10 000 N, czyli 1000 kg, przy rozdzielczości 2 N i dokładności ±0,05 % zakresu pomiarowego, w klasie C3. Przewód poliuretanowy o długości 3 m łączy ogniwo z miernikiem, a klasa IP67 pozwala zostawić czujnik w wilgotnym albo zapylonym miejscu. Zapas mechaniczny to 15 000 N obciążenia granicznego i 30 000 N obciążenia niszczącego.

Częstotliwość próbkowania sięga 7200 Hz, więc szczyt siły przy zerwaniu nie umyka między odczytami, a przebieg widać na graficznym wyświetlaczu TFT 2,8 cala. Pamięć 32 GB przyjmuje do 30 mln wartości; miernik waży 255 g i pracuje ponad 13 godzin bez ładowania. Jednostka wskazania jest kwestią wyboru: niutony, kilogramy, gramy, tony, kiloniutony, paskale i kilopaskale, a także Nm oraz Ncm. Przy odbiorze zawiesi wygodniejsze bywają tony, przy protokole z badania materiału niutony, a przełączenie nie wymaga powtarzania próby. Menu miernika obsługuje kilkanaście języków, w tym polski.

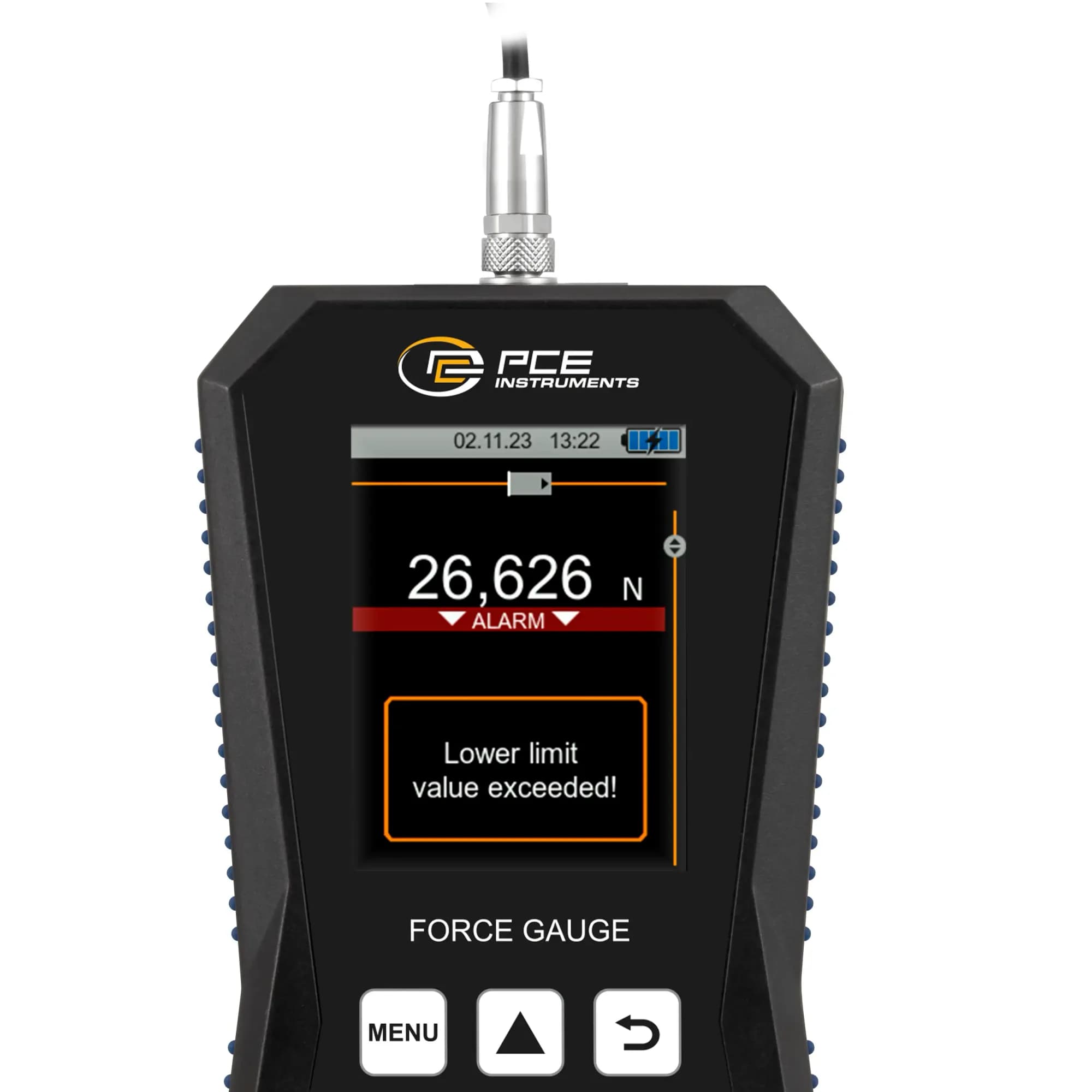

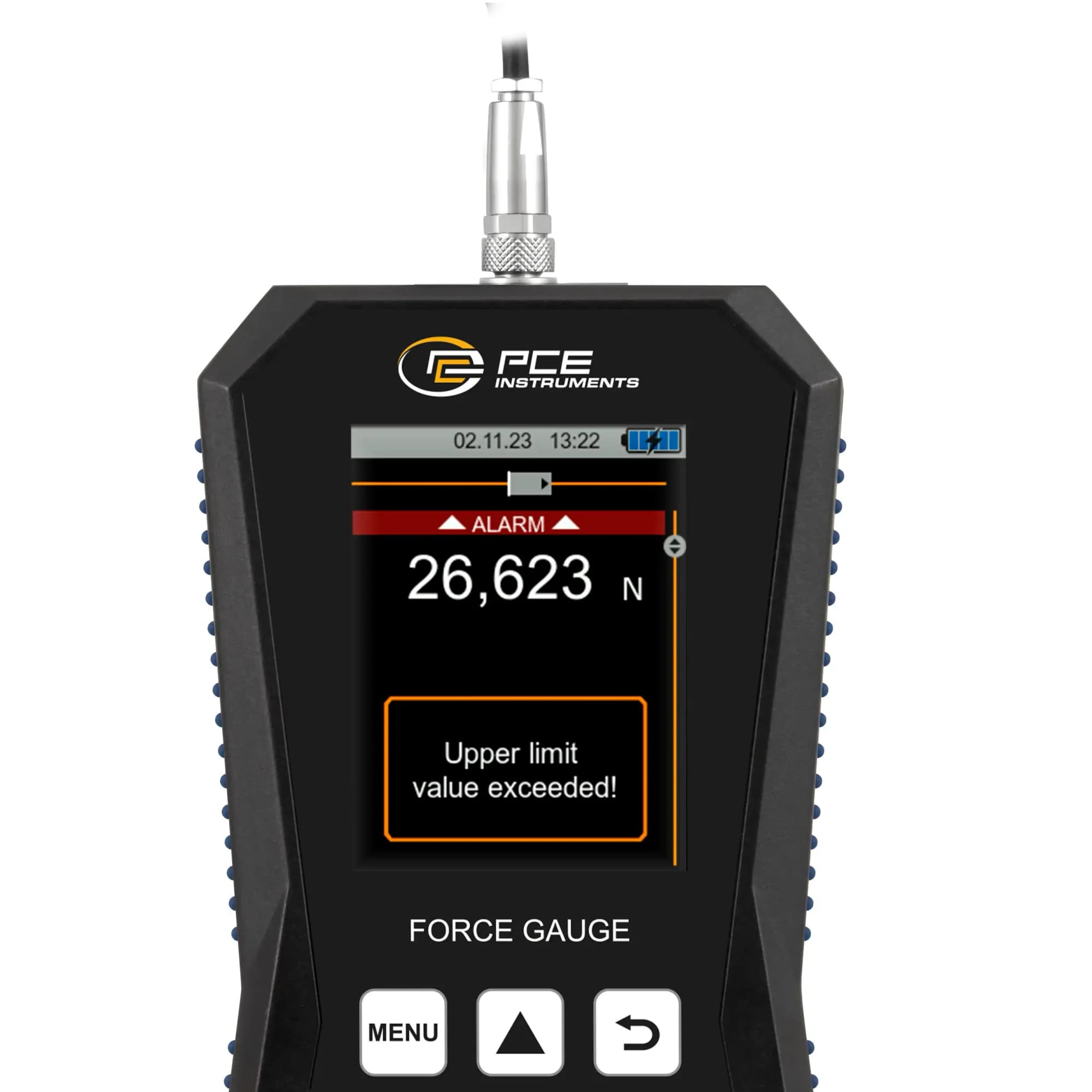

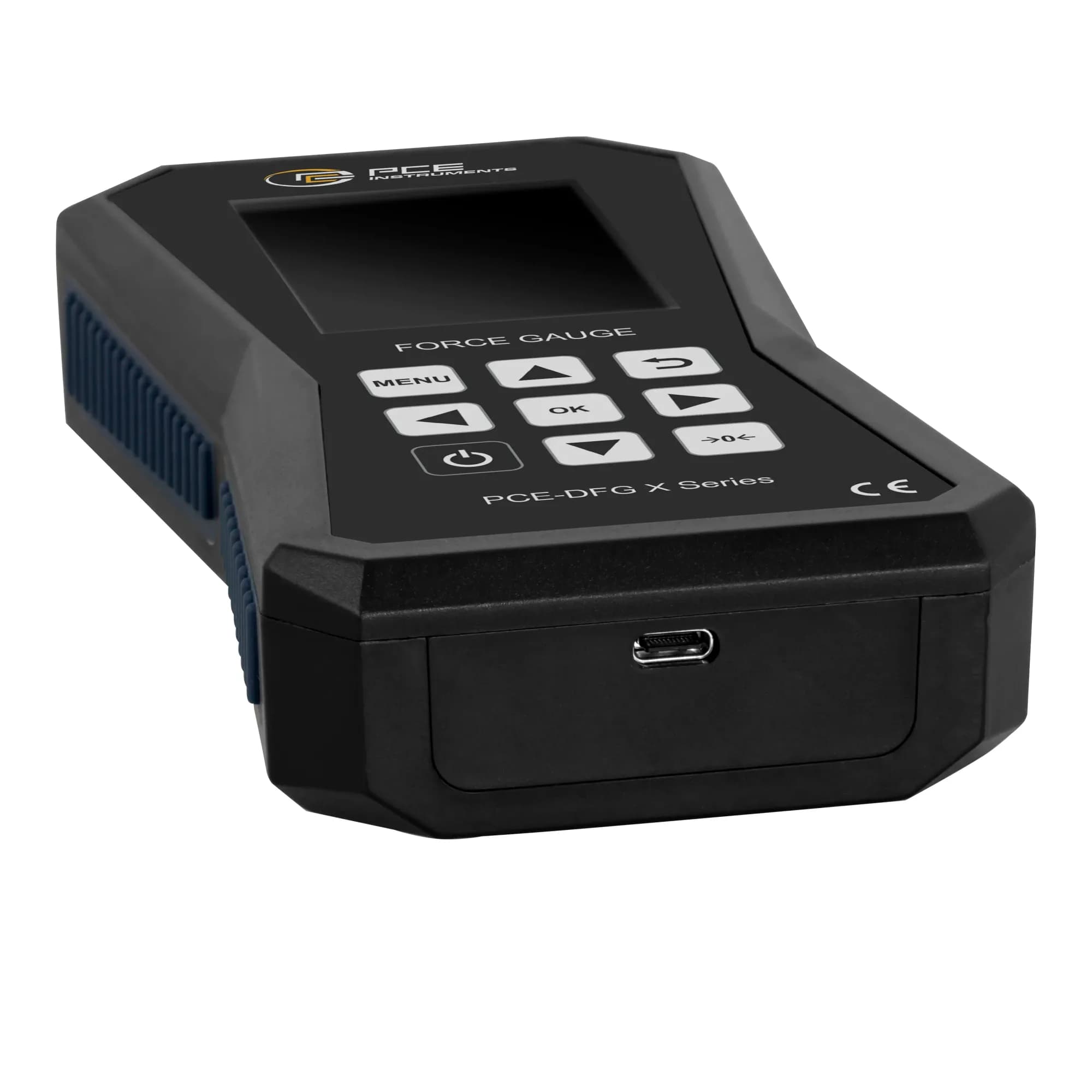

Progi alarmowe operator ustawia sam, a przyrząd sygnalizuje zejście poniżej dolnej granicy, przekroczenie górnej, wyjście poza okno oraz wejście w zadany przedział. Zasilanie zapewnia akumulator litowo-polimerowy 3,7 V o pojemności 2500 mAh, uzupełniany przez USB-C, a program komputerowy producent udostępnia bezpłatnie. Ogniwo pracuje w temperaturze od -35 do 65 °C, natomiast pełną dokładność producent odnosi do węższego przedziału od -10 do 40 °C, co warto uwzględnić przy pomiarach zimą na otwartym placu. Zmierzone wartości gromadzi pamięć 32 GB, z której pobiera się je przez USB-C jednym wpięciem przewodu; przy serii kilkudziesięciu prób oszczędza to więcej czasu niż przepisywanie odczytów z ekranu do arkusza.
