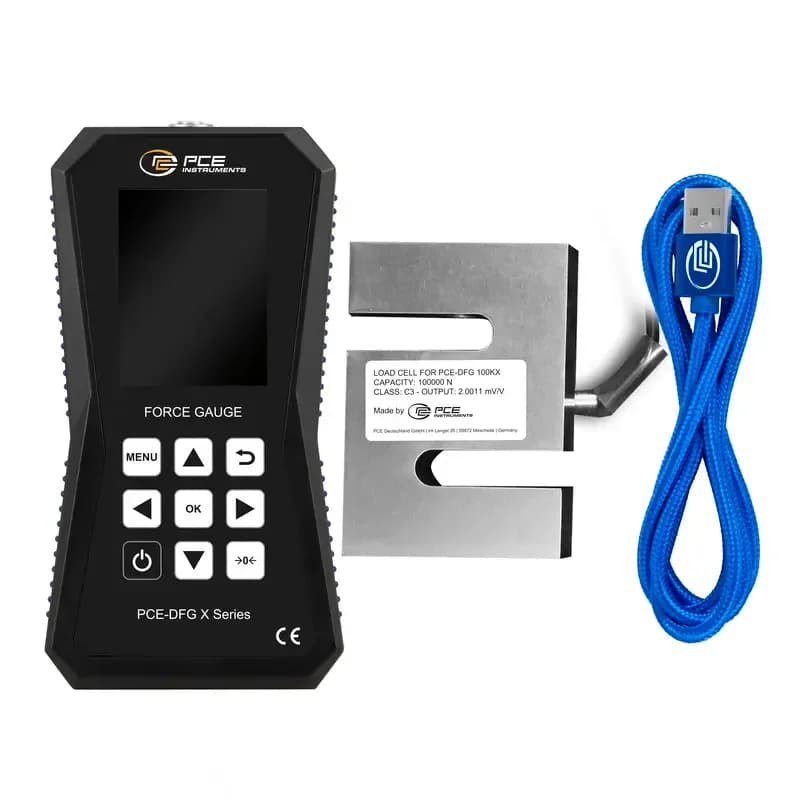

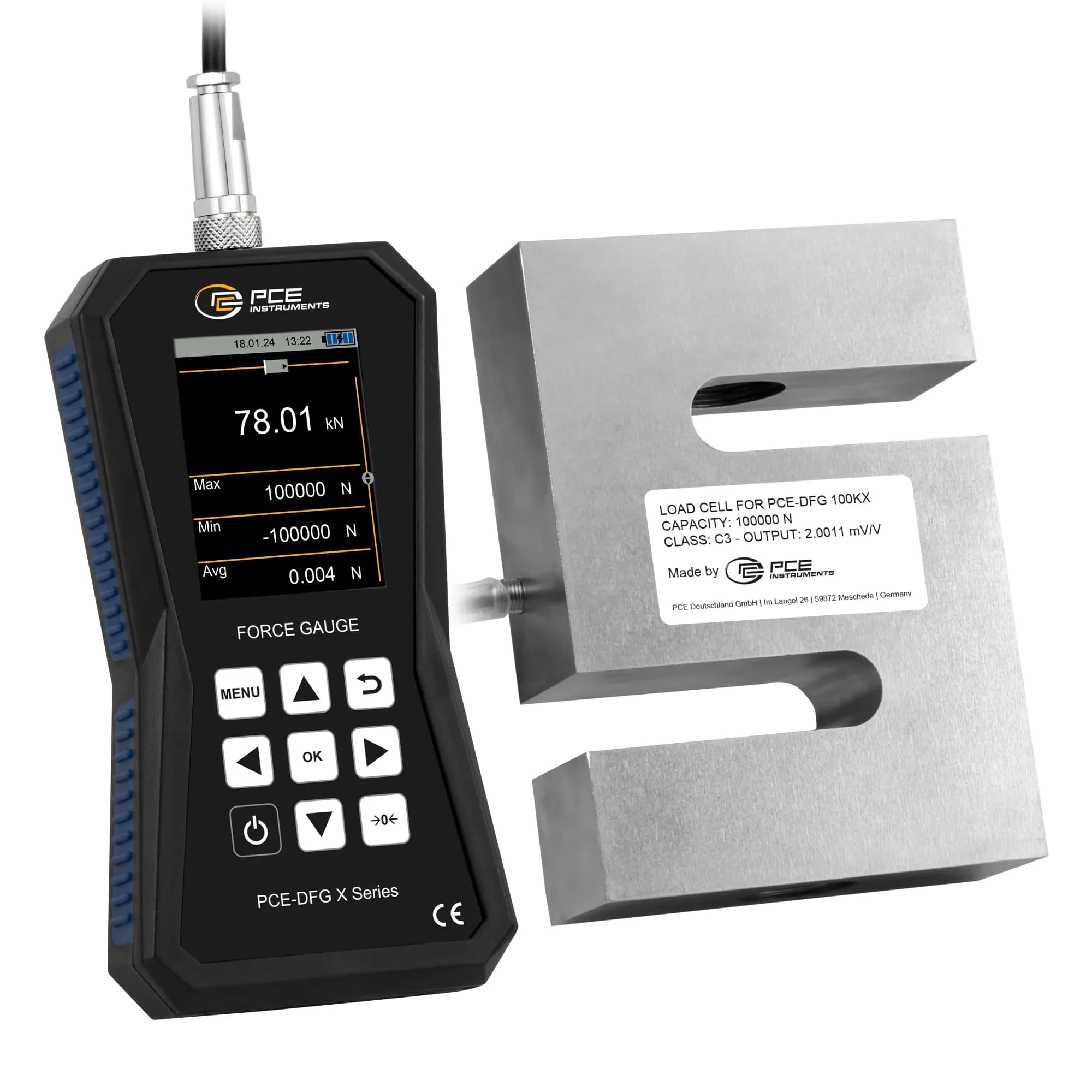

Siłomierz PCE-DFG 100K X, do 100 000 N, ogniwo S

Zewnętrzne ogniwo obciążnikowe typu S waży 5,2 kg i przenosi obciążenia, przy których zwykły czujnik ręczny dawno przestałby wystarczać: PCE-DFG 100K X mierzy do 100 000 N, czyli 10 000 kg. Korpus ze stali niklowanej łączy się ze śrubami oczkowymi na gwincie M30 x 2 mm, a przewód poliuretanowy o długości 6 m pozwala operatorowi stanąć z dala od naprężonej liny. Rozdzielczość wynosi 10 N przy dokładności ±0,05 % zakresu pomiarowego, klasa dokładności ogniwa to C3. Obciążenie graniczne sięga 150 000 N, a niszczące 300 000 N. Częstotliwość zapisu ustawia się od 1 do 7200 Hz, dzięki czemu szarpnięcie towarzyszące zerwaniu zostaje uchwycone, a nie wygładzone przez uśrednianie.

Ogniwo w klasie IP67 pracuje w temperaturze od -35 do 65 °C, sam miernik w klasie IP52 od -20 do 65 °C. Zmierzone wartości gromadzi pamięć 32 GB obejmująca 30 mln punktów, a przez USB-C trafiają one do bezpłatnego oprogramowania komputerowego. Warto rozróżnić dwa przedziały temperatury podawane dla ogniwa: pracować może od -35 do 65 °C, ale nominalny zakres, w którym producent odnosi deklarowaną dokładność, obejmuje od -10 do 40 °C. Przy próbach na mrozie albo w nagrzanej hali wynik nadal powstaje, tylko z większym błędem, i dobrze to odnotować w protokole.

Jednostkę wskazania wybiera się spośród niutonów, kilogramów, ton, kiloniutonów, paskali i kilopaskali, a menu obsługuje kilkanaście języków, w tym polski. Zasilanie zapewnia akumulator litowo-polimerowy 3,7 V o pojemności 2500 mAh, uzupełniany przez USB-C napięciem 5 V, a wyłączanie po bezczynności ustawia się od 1 do 15 minut. Przed każdym pomiarem sprawdź, czy szekle i zawiesia obciążają ogniwo wzdłuż jego osi: siła przyłożona ukośnie tworzy moment zginający, którego przetwornik nie oddziela od siły użytecznej, a przy tym zakresie skutki takiego błędu liczy się w tysiącach niutonów.
