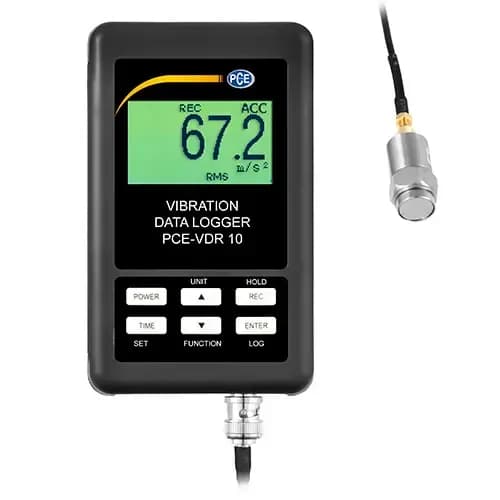

Miernik drgań PCE-VDR 10-ICA z certyfikatem ISO

Dział utrzymania ruchu, który wpisuje drgania do kart przeglądów, potrzebuje przyrządu z udokumentowanym punktem odniesienia — PCE-VDR 10-ICA dostarczany jest z fabrycznym certyfikatem kalibracji ISO, w którym producent zapisał wynik kontroli tego przyrządu. Sam pomiar obejmuje jedną oś, prędkość 0,5 ... 199,9 mm/s oraz przyspieszenie 0,5 ... 199,9 m/s², w paśmie 10 Hz ... 1 kHz i z dokładnością ± 5% odczytu. Czujnik przykłada się do korpusu maszyny, a wynik widać od razu na wyświetlaczu albo zapisuje się go na kartę SD z krokiem od 5 do 3600 sekund. Sygnał wyjściowy 4 ... 20 mA pozwala przekazać poziom drgań do regulatora, więc ten sam przyrząd służy do obchodu i do stałego nadzoru wybranej maszyny.

Dane przenosi się złączem RS-232 lub USB, a zapis z karty otwiera arkusz kalkulacyjny. Obudowa 132 x 80 x 32 mm mocowana jest dołączonym uchwytem ściennym i zasilana sześcioma bateriami AAA 1,5 V albo zasilaczem 9 V. Zakres przyspieszenia podano dodatkowo w jednostce g, od 0,05 do 20,39, a prędkość również w centymetrach i calach na sekundę, więc odczyt da się dopasować do formularza używanego w twoim zakładzie. Przy pomiarze najbardziej liczy się powtarzalny punkt przyłożenia: czujnik stawia się na obrobionej, płaskiej powierzchni korpusu, możliwie blisko łożyska i zawsze w tej samej osi.

Wskazanie opisuje ogólny poziom drgań, czyli zmianę stanu maszyny w czasie, ale nie rozdziela go na przyczyny — do tego służą analizatory widma. Krok rejestracji nastawia się w przedziale 5 ... 3600 sekund, dzięki czemu jednym urządzeniem zapiszesz zarówno kilkuminutowy rozruch, jak i pracę przez całą zmianę. Wyjście 4 ... 20 mA wyprowadzono na złącze śrubowe, więc podłączenie do sterownika sprowadza się do przykręcenia dwóch żył. Zasilanie z sześciu ogniw AAA 1,5 V wystarcza na obchód, a przy dozorze ciągłym lepiej sięgnąć po zasilacz 9 V, żeby seria nie urwała się w środku nocy.
