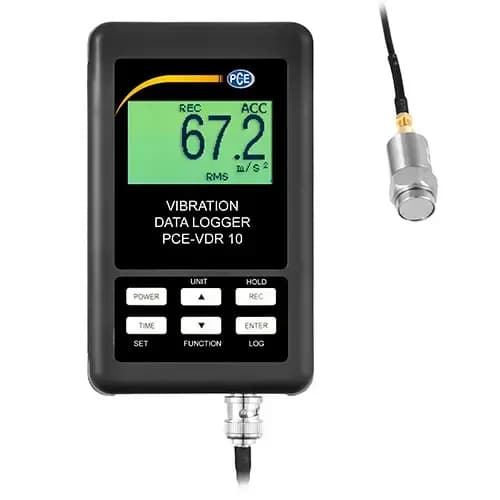

Rejestrator drgań PCE-VDR 10, 0,5 ... 199,9 mm/s

Maszyna zwykle sygnalizuje zbliżającą się awarię drganiami, zanim zrobi to głośną usterką. PCE-VDR 10 przykłada czujnik do korpusu i śledzi jedną oś w dwóch wielkościach: prędkość drgań 0,5 ... 199,9 mm/s oraz przyspieszenie 0,5 ... 199,9 m/s², w paśmie 10 Hz ... 1 kHz. Dokładność wynosi ± (5% odczytu z dwoma najmniej znaczącymi miejscami wskazania), a kalibrację odniesiono do 50 mm/s przy 160 Hz. Wynik można oglądać na bieżąco na wyświetlaczu albo zapisywać na kartę SD z krokiem 5 ... 3600 sekund, a plik otwiera zwykły arkusz kalkulacyjny — bez dodatkowego programu. Wyjście analogowe 4 ...

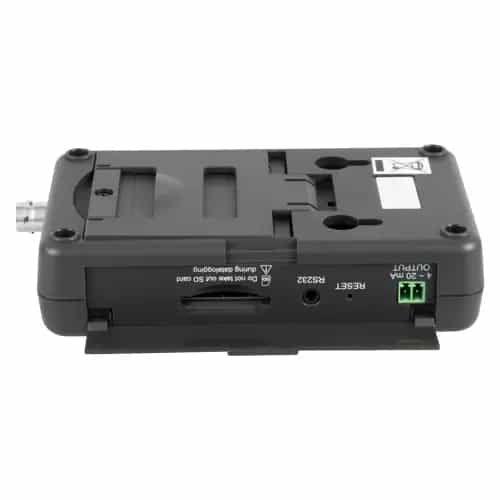

20 mA robi z rejestratora element układu nadzoru: sygnał trafia wprost do regulatora, który zatrzyma maszynę po przekroczeniu progu. Do komputera prowadzą dwa złącza, RS-232 oraz USB. Obudowę 132 x 80 x 32 mm zasila sześć baterii AAA 1,5 V albo zasilacz 9 V, a dołączony uchwyt ścienny pozwala zostawić przyrząd przy monitorowanym urządzeniu na dłużej. Poza milimetrami na sekundę przyrząd pokazuje prędkość w centymetrach na sekundę w przedziale 0,05 ... 19,99 oraz w calach na sekundę 0,02 ... 7,87, a przyspieszenie dodatkowo w jednostce g, od 0,05 do 20,39 — bywa to wygodne, gdy dokumentacja maszyny pochodzi od producenta spoza Europy. Pasmo 10 Hz ...

1 kHz obejmuje typowe źródła drgań w maszynach wirujących: niewyważenie, luzy łożyskowe i błędy współosiowości. Trzeba jednak wiedzieć, że jest to pomiar poziomu ogólnego, a nie analiza widma — przyrząd powie, że drgania urosły, ale nie wskaże palcem winnego elementu. Do wyjścia prądowego dołączono złącze śrubowe, więc wpięcie w szafę sterowniczą nie wymaga dorabiania wtyku. Wskazanie na ekranie odświeża się co 1 sekundę, dzięki czemu wartość spokojnie odczytasz w trakcie obchodu, a krok zapisu w przedziale 5 ... 3600 sekund decyduje, czy rejestrujesz rozruch, czy całą zmianę produkcyjną. Punktem odniesienia kalibracji jest 50 mm/s przy 160 Hz i warto to zanotować, gdy porównujesz wyniki z innym przyrządem.
