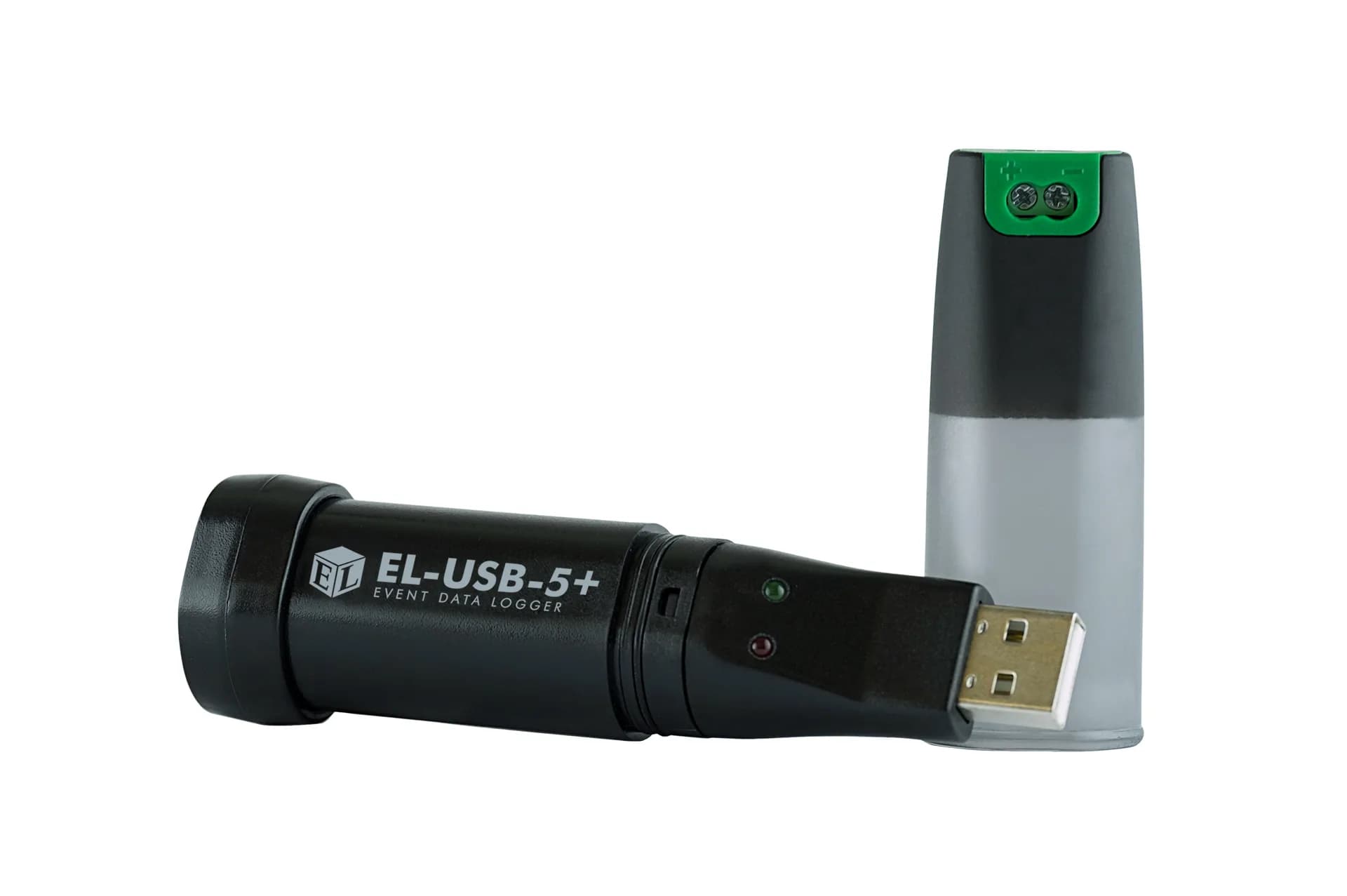

Rejestrator zdarzeń Lascar EL-USB-5+ – pamięć ponad miliona wpisów

Długie serie impulsów wymagają większej pamięci, dlatego Lascar EL-USB-5+ przechowuje ponad milion zdarzeń, zmian stanu lub wpisów licznika. Wejście pracuje od 3 do 28 V DC. Zmiany stanu i zdarzenia mają maksymalną częstotliwość 2 Hz, minimalny czas stanu wynosi 100 ms, a licznik obsługuje do 100 Hz przy wyłączonych diodach. Rozszerzona pamięć nie zmienia parametrów elektrycznych, lecz znacząco wydłuża obserwację przy tej samej częstości zdarzeń.

Połączenie realizuje nasadka z dwoma zaciskami śrubowymi oraz dostarczone przewody z krokodylkami. Przed montażem trzeba potwierdzić poziomy, polaryzację i czas impulsów. Program EasyLog służy do konfiguracji wybranego trybu oraz późniejszego odczytu przez USB. Zdarzenie, stan i licznik odpowiadają różnym pytaniom pomiarowym: pierwszy zapisuje wystąpienie, drugi czas lub przejście logiczne, a trzeci sumuje impulsy. Wyboru należy dokonać zgodnie z raportem, który ma powstać po kampanii.

Zasilanie zapewnia bateria w rozmiarze połowy AA, dla której producent podaje 1 rok pracy. Uchwyt ścienny znajduje się w opakowaniu. EL-USB-5+ nadaje się do długiego liczenia cykli, kontroli pracy styku i ewidencji zdarzeń bez częstego opróżniania pamięci. Nadal nie jest przeznaczony do obserwowania analogowego kształtu sygnału. W systemie o wyższej częstotliwości niż podane granice należy zastosować licznik lub rejestrator o odpowiedniej charakterystyce wejściowej.
