Rejestrator zdarzeń Lascar EL-USB-5 – licznik i stan wejścia

Impulsy i stany logiczne zamiast wartości analogowej zapisuje Lascar EL-USB-5. Urządzenie może rejestrować zdarzenia, zmiany stanu oraz zliczenia, przechowując do 32 510 wpisów. Wejście przyjmuje od 3 do 28 V DC. Opis funkcji podaje przechwytywanie zdarzeń do 4 razy na sekundę i zmian stanu do 2 razy na sekundę; minimalny czas pozostawania w stanie to 100 ms, a zliczanie może działać do 100 Hz przy wyłączonych diodach. Te granice należy zestawić z charakterem sygnału jeszcze przed podłączeniem.

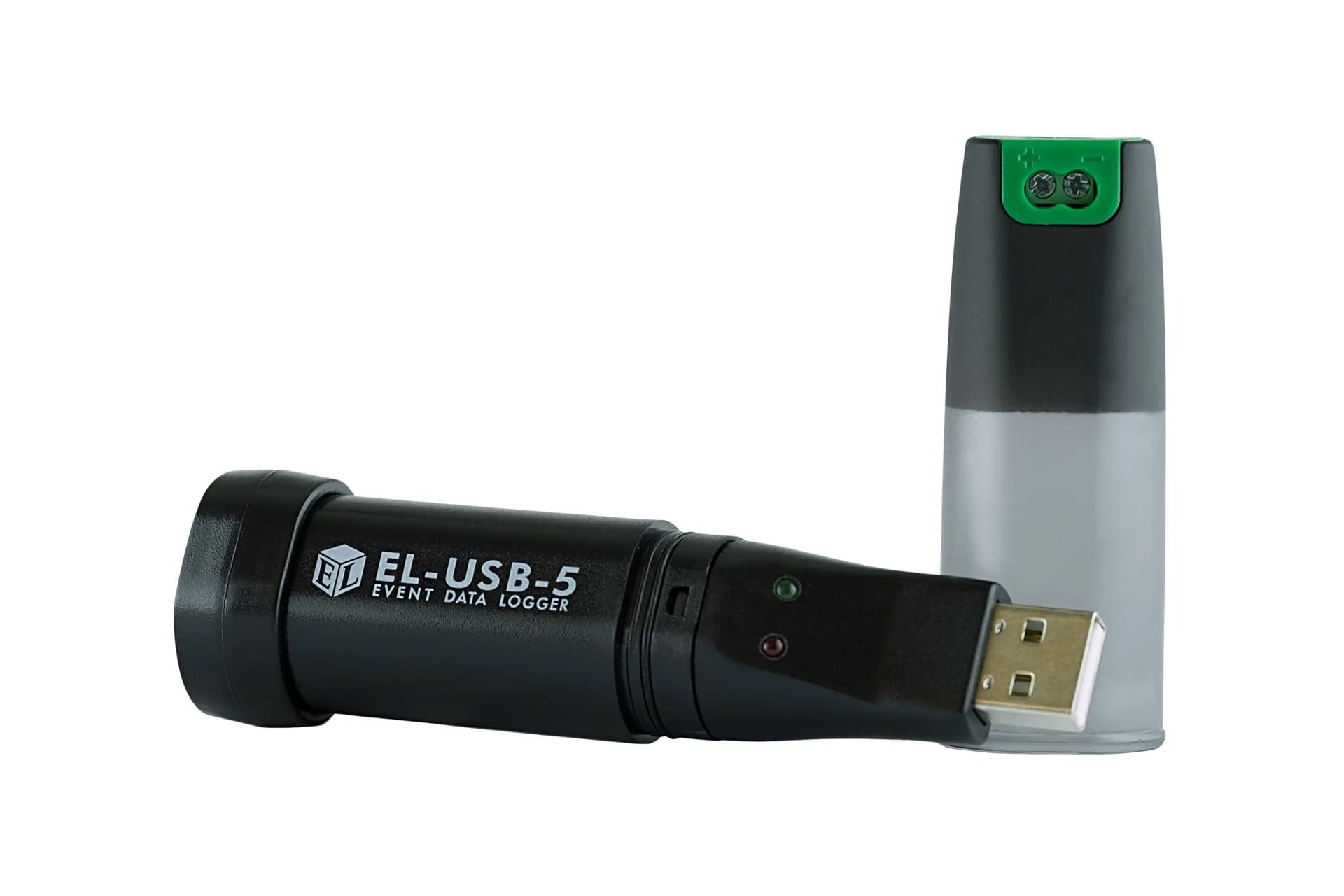

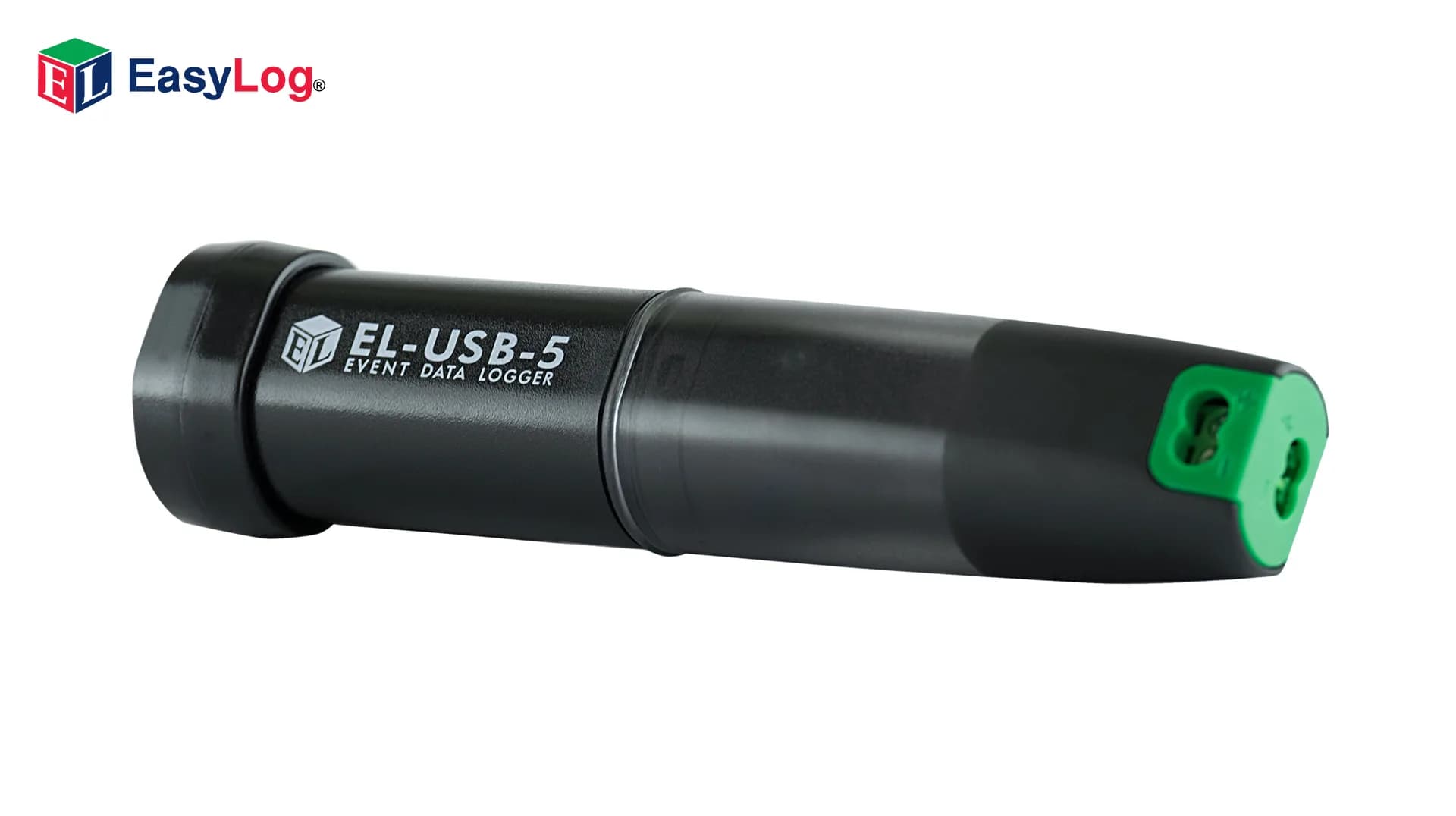

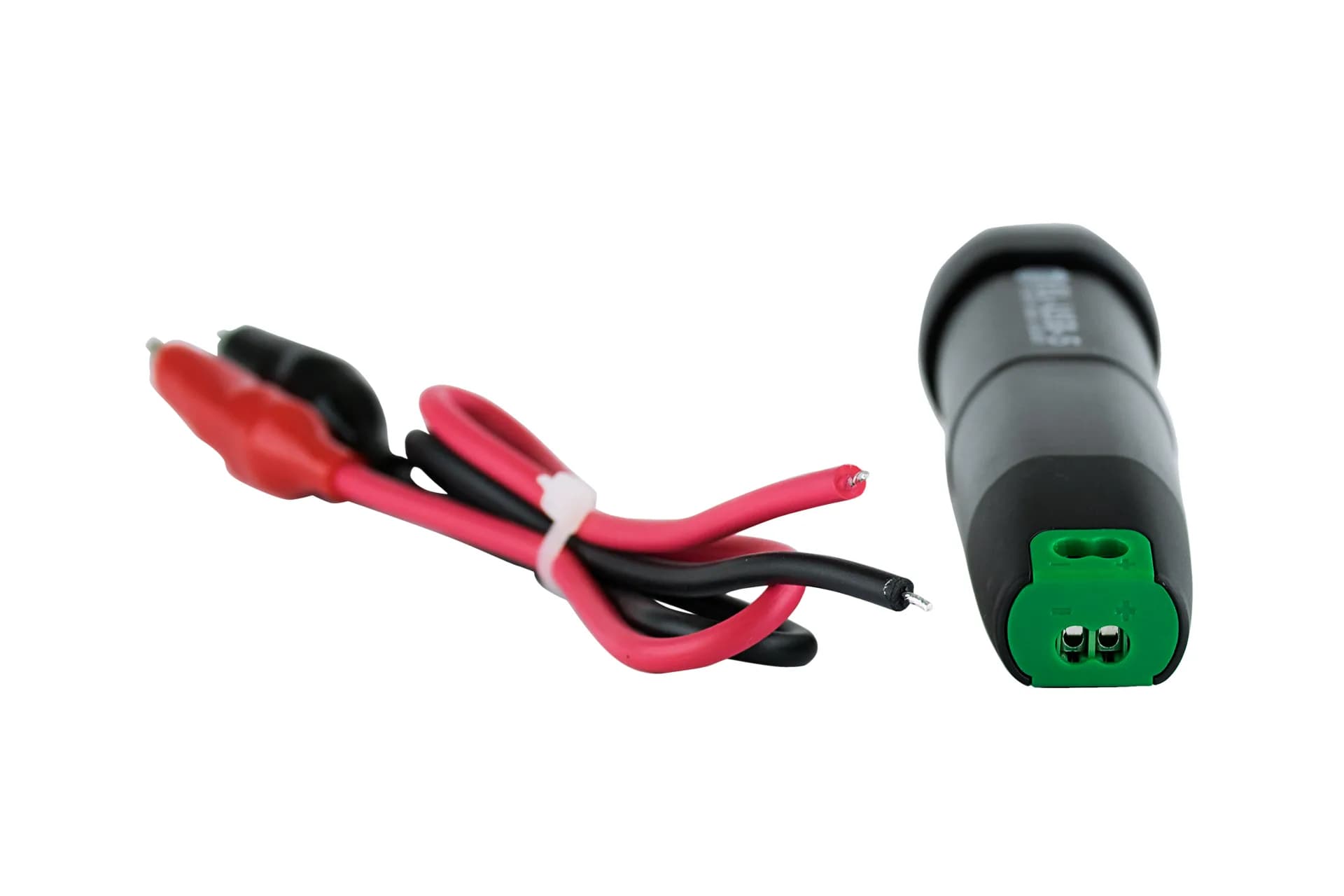

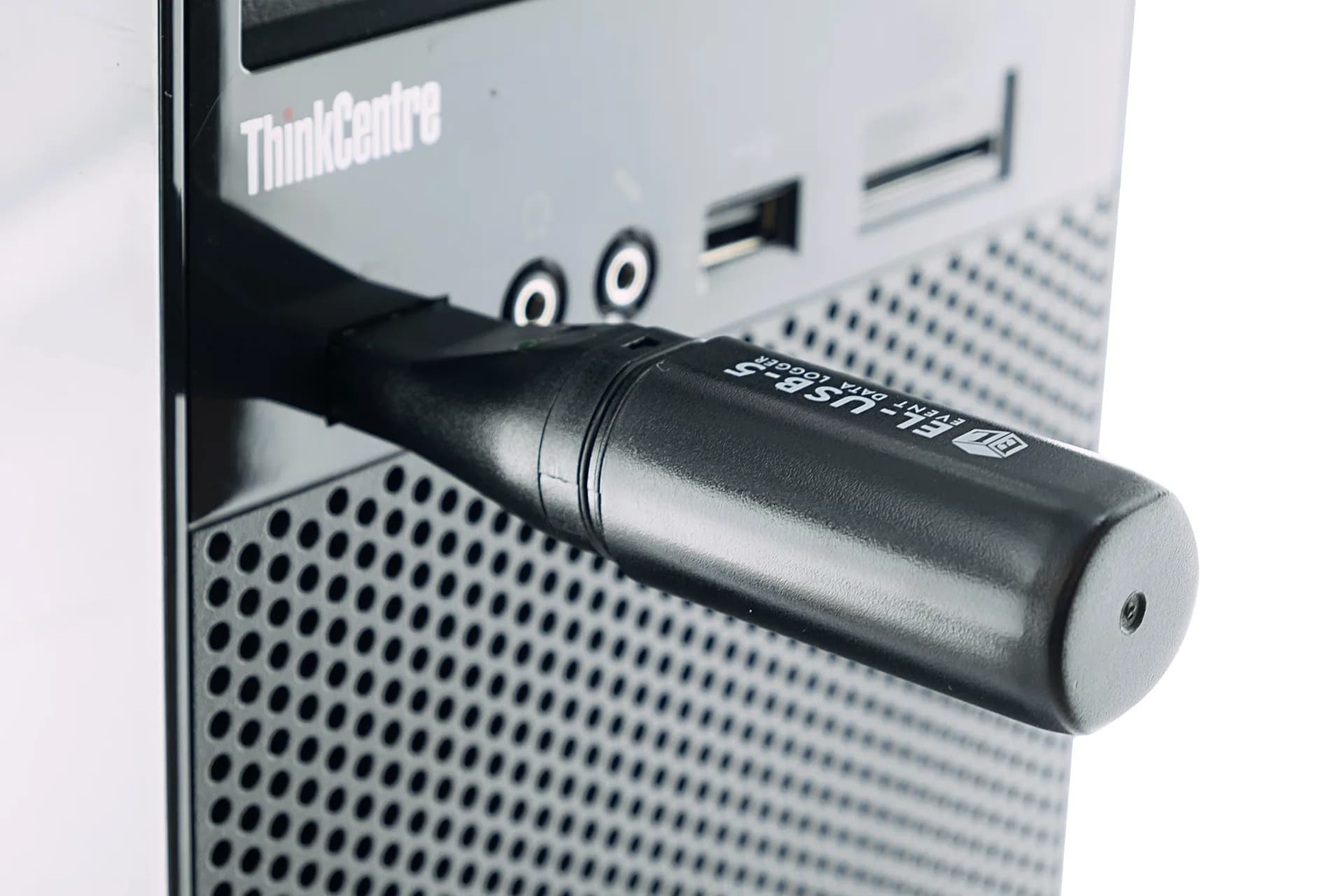

Nasadka rejestratora zawiera dwa zaciski śrubowe, a przewody pomiarowe są zakończone krokodylkami. Program EasyLog po połączeniu USB umożliwia wybór trybu, ustawienie sesji i odczyt zgromadzonej historii. Tabela parametrów grupuje zdarzenia i zmiany stanu pod wartością 2 Hz, podczas gdy opis funkcji podaje do 4 zdarzeń na sekundę. Z powodu tej niespójności źródeł granicę wybranego trybu trzeba potwierdzić w instrukcji; osobny limit zliczania 100 Hz dotyczy pracy z wyłączonymi diodami.

Bateria w rozmiarze połowy AA ma deklarowany czas pracy 1 rok. Dołączony uchwyt pomaga zamocować moduł, a przewody ułatwiają uruchomienie stanowiska testowego. EL-USB-5 przydaje się do liczenia cykli maszyny, rejestracji otwarcia styku albo obserwacji obecności napięcia w zadanym przedziale. Nie jest analizatorem przebiegu ani oscyloskopem; przy szybszych sygnałach, krótszych impulsach lub innych poziomach wejściowych trzeba zastosować odpowiedni układ pomiarowy.
