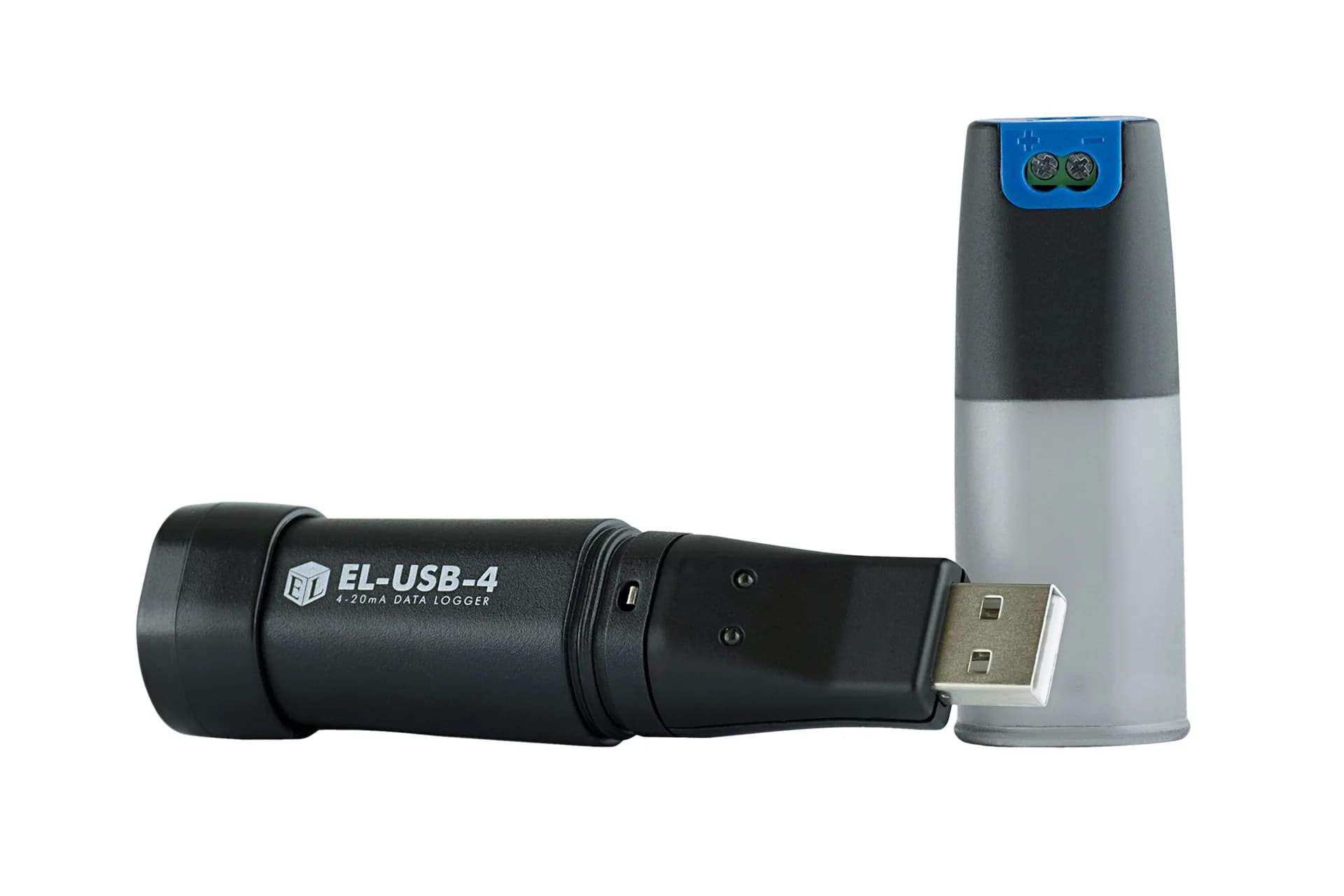

Rejestrator pętli prądowej Lascar EL-USB-4 – wejście od 4 do 20 mA DC

Standardową pętlę prądową może śledzić Lascar EL-USB-4, zapisując sygnał od 4 do 20 mA DC. Dokładność wynosi ±1%, rozdzielczość wewnętrzna 0,05 mA DC, a impedancja wejściowa 110 Ω. Pamięć przechowuje 32 510 wyników. Rejestrator nie interpretuje automatycznie wartości procesowej czujnika; zapisuje prąd, który użytkownik może później przeliczyć zgodnie ze skalą zastosowanego przetwornika.

Nasadka ma parę zacisków śrubowych, a dołączone przewody kończą się krokodylkami. Włączenie w pętlę wymaga sprawdzenia schematu, polaryzacji oraz wpływu impedancji 110 Ω na dostępny budżet napięcia. Program EasyLog przez USB służy do ustawienia okresu od 1 s do 12 godz. i pobrania danych. Pełną historię można wyświetlić na wykresie, wydrukować albo wyeksportować do analizy procesu.

Obudowa mierzy 98 × 26,8 × 26,8 mm, a dopuszczalna temperatura pracy wynosi od -35 do +80°C. Bateria w rozmiarze połowy AA ma deklarowany czas 3 lata przy 25°C i zapisie co 2 s; wraz z uchwytem jest częścią dostawy. EL-USB-4 nadaje się do okresowego sprawdzania sygnału przetworników ciśnienia, poziomu czy przepływu, jeżeli ich wyjście mieści się od 4 do 20 mA. Dostępny brief potwierdza wejście pomiarowe, lecz nie podaje kompletnego schematu zasilania pętli, dlatego architekturę należy sprawdzić w instrukcji przed podłączeniem.
