Rejestrator napięcia Lascar EL-USB-3 – wejście 0–30 V DC

Napięcie stałe zamiast temperatury rejestruje Lascar EL-USB-3. Wejście obejmuje od 0 do 30 V DC, dokładność wynosi ±1%, a rozdzielczość 50 mV DC. Pamięć mieści 32 510 wyników. Taki profil pozwala obserwować zmianę sygnału analogowego, napięcie źródła albo zachowanie obwodu w czasie, o ile badany punkt mieści się w granicach wejścia, a połączenie wykonano zgodnie z instrukcją.

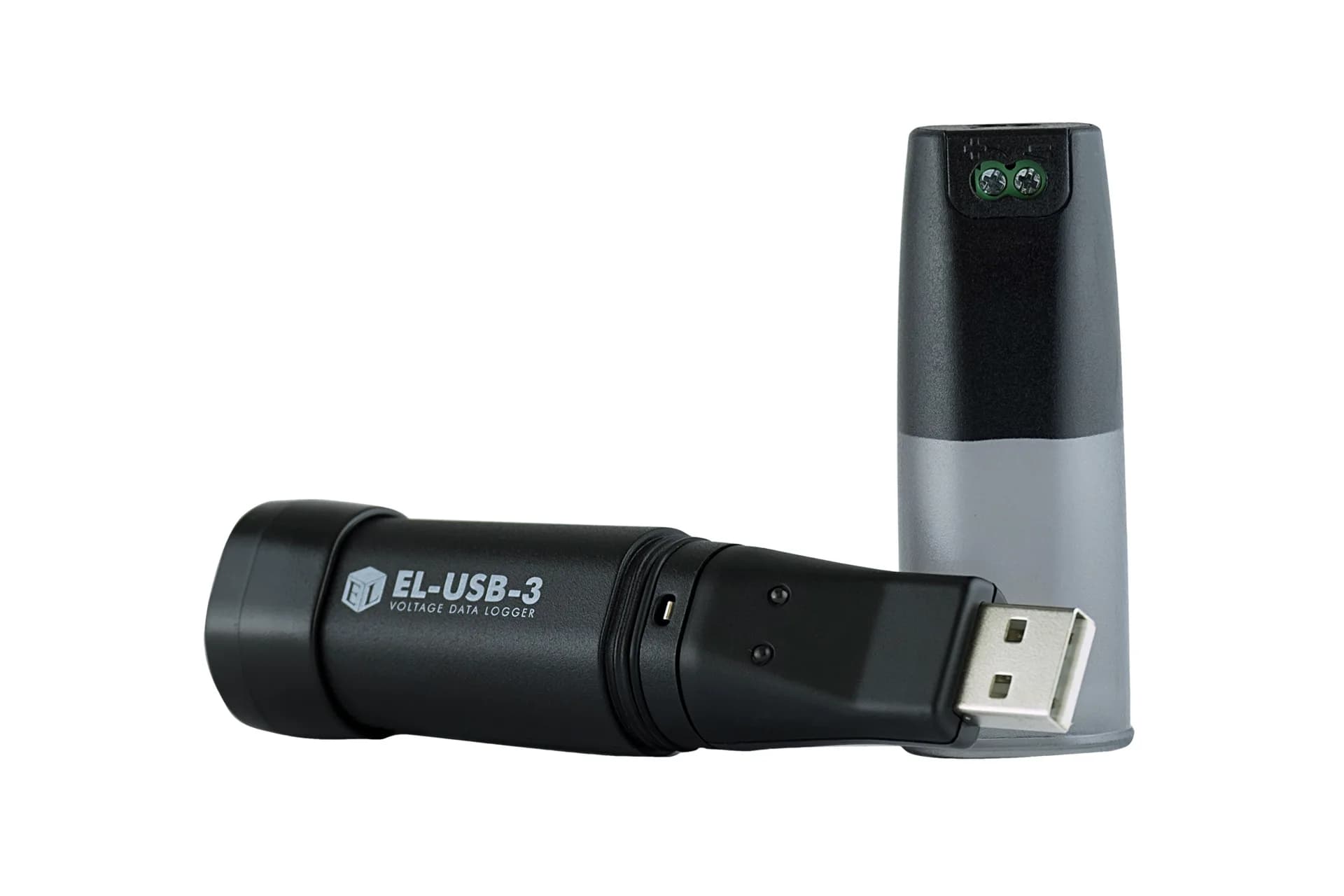

Do rejestratora dołączona jest nasadka z parą zacisków śrubowych oraz przewody zakończone krokodylkami. Dzięki nim można przygotować połączenie bez lutowania, lecz przed uruchomieniem trzeba sprawdzić polaryzację i zabezpieczyć odsłonięte części obwodu. Program EasyLog, dostępny po podłączeniu USB, pozwala ustawić okres od 1 s do 12 godz., uruchomić sesję i później pobrać wyniki. Dane mogą być przedstawione na wykresie, wydrukowane lub wyeksportowane.

Jedna bateria w rozmiarze połowy AA ma deklarowany czas pracy 3 lata. W standardowej dostawie znajduje się także uchwyt ścienny. EL-USB-3 sprawdzi się przy diagnostyce zasilania, testach wolnozmiennych wyjść i monitorowaniu sygnałów napięciowych, ale nie jest wejściem do sieci energetycznej ani zamiennikiem przyrządu ochronnego. Przed podłączeniem należy potwierdzić, że napięcie nie przekroczy 30 V DC w żadnym stanie procesu, również podczas rozruchu i awarii.
