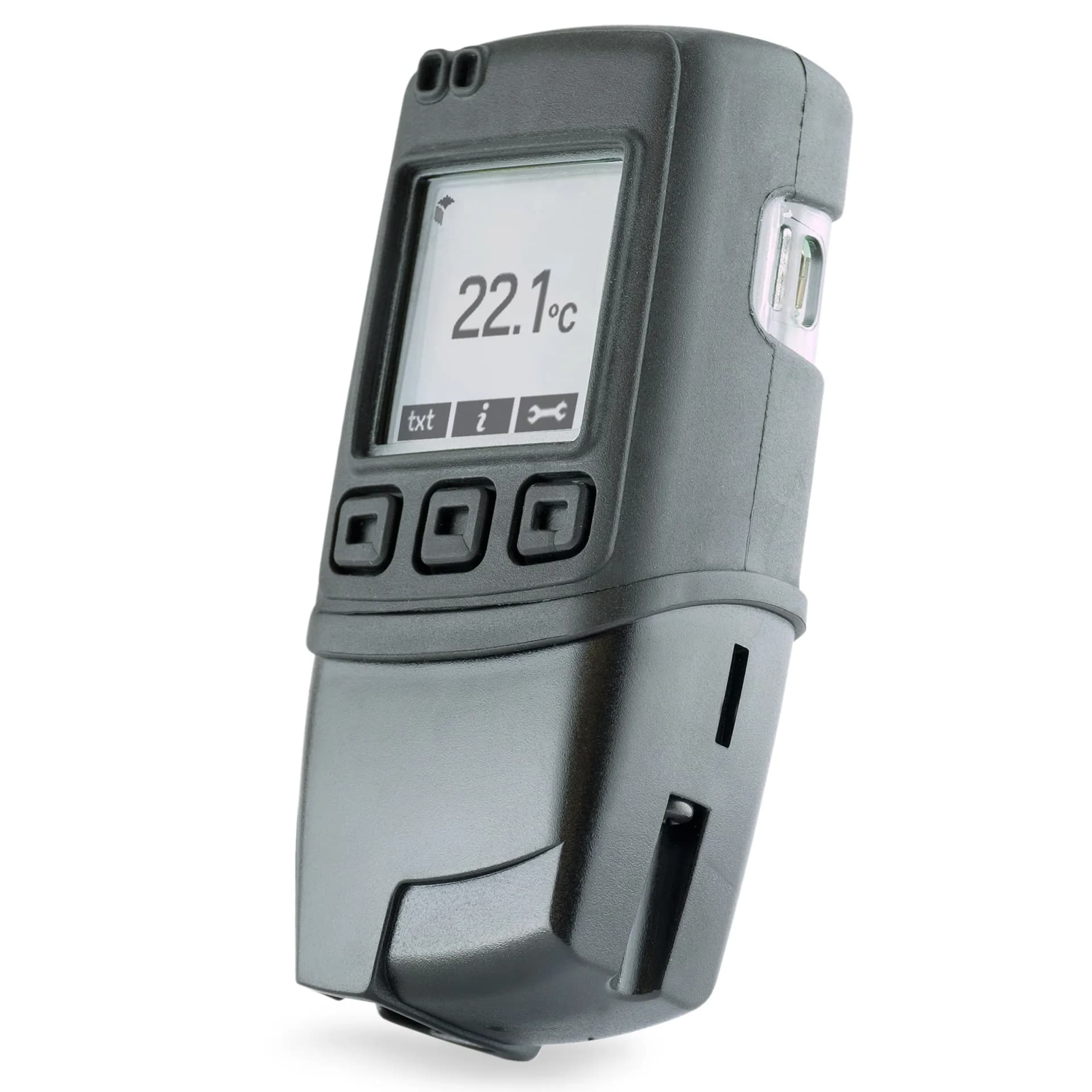

Rejestrator termopar Lascar EL-GFX-TC – wykres i alarm

Jedna wymienna termopara i graficzna analiza na miejscu definiują Lascar EL-GFX-TC. Rejestrator współpracuje z czujnikami K, J oraz T i przechowuje ponad 250 000 odczytów w jednej lub wielu sesjach. Dostarczona sonda K obejmuje 0–200°C. Zakres wejścia dla K wynosi -200–1350°C, dla J -200–1190°C, a dla T -200–390°C, jednak wybór rzeczywistej sondy musi uwzględniać jej własne ograniczenia, izolację i sposób mocowania.

Dokładność przyrządu wynosi ±1,5°C bez błędu termopary. Interwał można ustawić od 2 sekund do 1 godziny, a wielosesyjna praca trwa do 4 miesięcy. Graficzny LCD przedstawia podsumowanie i wykres, zaś progi uruchamiają sygnał dźwiękowy oraz diody stanu. Obudowa pracuje w temperaturze -10–40°C. Program EL-WIN-USB służy do konfiguracji i pobierania przez USB, pozwalając dokładnie przeanalizować moment przekroczenia po zakończeniu sesji.

EL-GFX-TC może monitorować piec, komorę temperaturową, proces grzewczy lub punkt o temperaturze poza zakresem typowych termistorów. Korpus należy umieścić w swoim dopuszczalnym przedziale, a do strefy pomiarowej wprowadzić odpowiednią termoparę. W zestawie znajdują się rejestrator, sonda K i baterie. Przed uruchomieniem trzeba ustawić właściwy typ czujnika, interwał, progi oraz sprawdzić wszystkie połączenia. Wykres na ekranie ułatwia szybką ocenę, lecz pełny zapis pozostaje dostępny po pobraniu danych.
