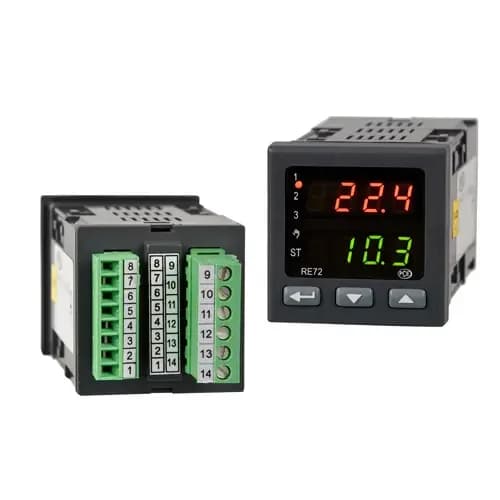

Regulator uniwersalny PCE-RE72, Modbus i 15 programów

Piętnaście zapamiętanych programów zmienia regulator w sterownik profilu: PCE-RE72 prowadzi proces krok po kroku, zamiast utrzymywać jedną wartość zadaną. Wejście jest uniwersalne — przyjmuje czujniki PT100 w układzie dwu- lub trójprzewodowym, PT1000, termopary typu J, T, K, S, R, B, E, N oraz L, a także sygnały procesowe 0/4 ... 20 mA i 0 ... 5/10 V. Dwa czterocyfrowe wyświetlacze diodowe pokazują jednocześnie wartość mierzoną i nastawę, więc obsługa nie przełącza widoków. Sterowanie opiera się na algorytmie PID z samodzielnym doborem nastaw, uzupełnionym o tryb dwustawny z histerezą, miękki start oraz sterowanie ręczne. Do dyspozycji są dwa wyjścia przekaźnikowe, wyjście półprzewodnikowe 0/5 V i wyjście analogowe.

Magistrala RS485 z protokołem Modbus RTU wpina regulator w system nadrzędny. Pomiar trwa 0,2 s, a granica błędu wynosi 0,2 % dla sygnałów procesowych oraz czujników rezystancyjnych i 0,3 % dla termopar. Obudowa 48 x 48 x 93 mm o masie około 200 g wchodzi w wycięcie 45 x 45 mm; front chroni klasa IP65, a przyłącza wykonano na zaciskach śrubowych. Pobór mocy nie przekracza 8 VA. Program w tym regulatorze to lista segmentów, w których zapisuje się kolejne wartości docelowe oraz czasy dojścia. Piętnaście programów po piętnaście segmentów wystarcza, żeby jeden przyrząd obsłużył kilka receptur wypału, sezonowania albo utwardzania i przełączał je numerem, bez ręcznego przestawiania nastaw.

Operator uruchamia profil, a regulator sam prowadzi nagrzewanie, wygrzewanie i studzenie w zaplanowanym tempie. Samodzielny dobór nastaw obserwuje reakcję obiektu i wylicza parametry regulacji, co skraca uruchomienie do jednego przebiegu próbnego zamiast godzin prób i poprawek. Dwa wyjścia przekaźnikowe pozwalają rozdzielić grzanie i chłodzenie albo dołożyć sygnał alarmowy, wyjście półprzewodnikowe 0/5 V obsługuje sterowanie bezstykowe, a wyjście analogowe steruje siłownikiem przyjmującym sygnał ciągły. Regulator może być również wyposażony w wejście cyfrowe, którym program wyzwala się zewnętrznym stykiem, na przykład przyciskiem na pulpicie.

Magistrala RS485 z protokołem Modbus RTU zmienia przyrząd w element systemu: wartość mierzona, nastawa i stan wyjść stają się dostępne dla sterownika nadrzędnego albo systemu wizualizacji, a rejestracja przebiegu procesu przenosi się z papierowego dziennika do bazy danych. Obsługa lokalna pozostaje przy tym dostępna, bo trzy przyciski na płycie czołowej oraz tryb ręczny działają niezależnie od nadzoru. Obudowa 48 x 48 x 93 mm waży około 200 g, wchodzi w wycięcie 45 x 45 mm i odpowiada normom EN 61000-6-2 oraz EN 61000-6-4, opisującym kompatybilność elektromagnetyczną w środowisku przemysłowym.
