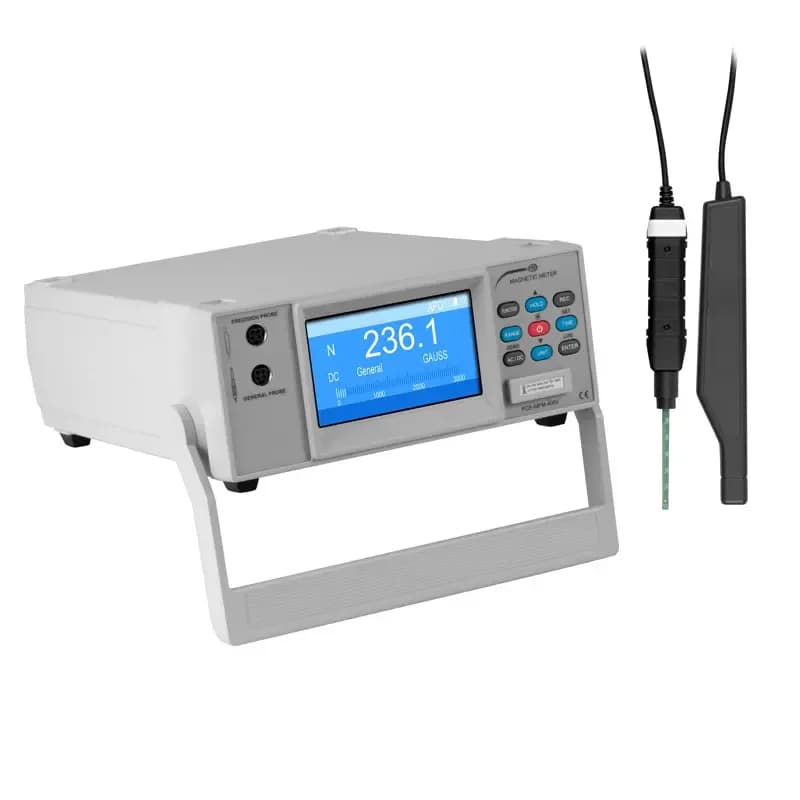

Miernik pola magnetycznego PCE-MFM 4000

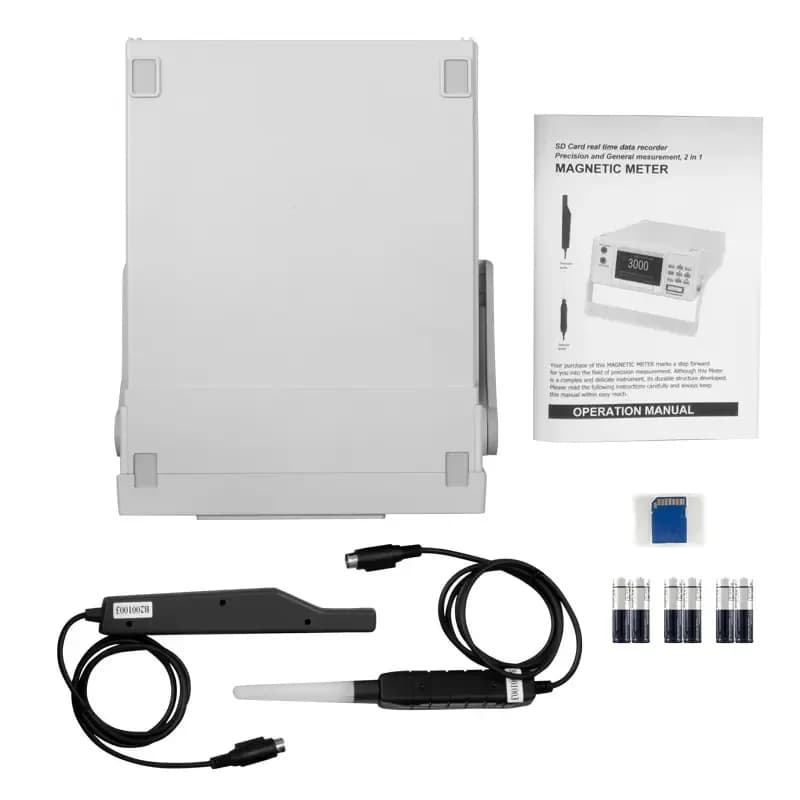

Do magnesu trwałego i do cewki zasilanej prądem zmiennym potrzeba innego czujnika — PCE-MFM 4000 ma oba w komplecie i mierzy nimi pole statyczne oraz zmienne. Czujnik precyzyjny o wymiarach 195 x 25 x 19 mm wchodzi w wąskie szczeliny, a standardowy 177 x 29 x 17 mm nadaje się do pomiarów przy większych elementach. Skala sięga ±300 mT, wskazanie można przełączyć na mikrotesle albo miligausy, a rozdzielczość 0,01 mT oraz 0,01 µT sprawia, że słabe pole rozproszone również jest czytelne. Odczyt odświeża się co sekundę, wartości najmniejszą i największą przyrząd zapamiętuje osobno, obok funkcji zatrzymania wskazania na ekranie.

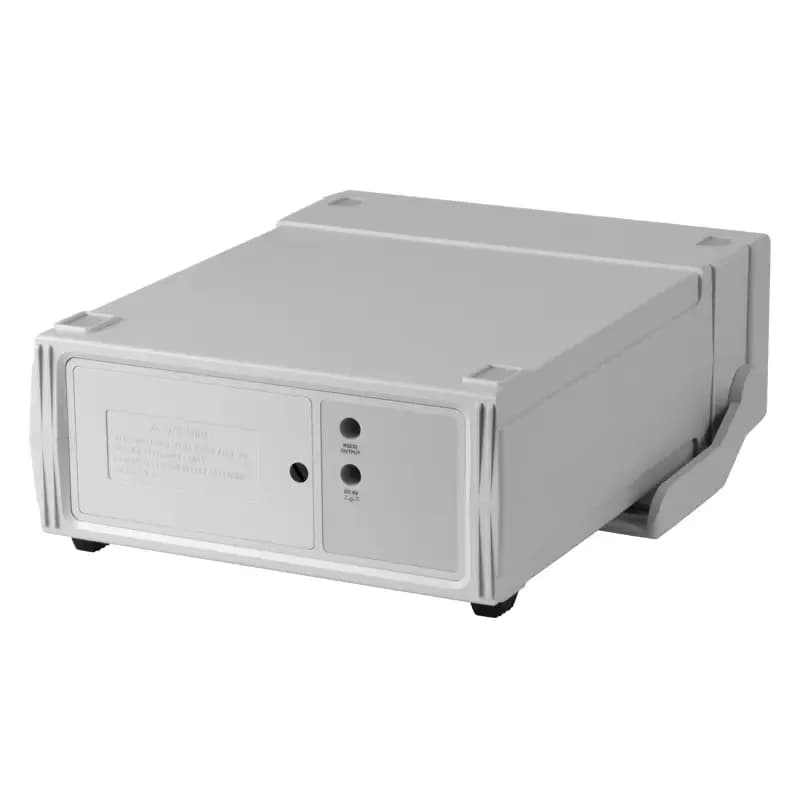

Rejestrator zapisuje dane na karcie pamięci SD w odstępach od 1 s do 3600 s, dzięki czemu stanowisko można zostawić pod obserwacją na kilka godzin bez obsługi. Zasilanie z sześciu baterii AA 1,5 V przy poborze około 138 mA pozwala pracować bez gniazdka, a złącze szeregowe przenosi wyniki do komputera. Obudowa 292 x 236 x 98 mm stoi stabilnie na blacie warsztatowym. Karta pamięci zapisuje dane w postaci gotowej do otwarcia w arkuszu, więc droga od pomiaru do protokołu nie prowadzi przez instalowanie dodatkowego programu.

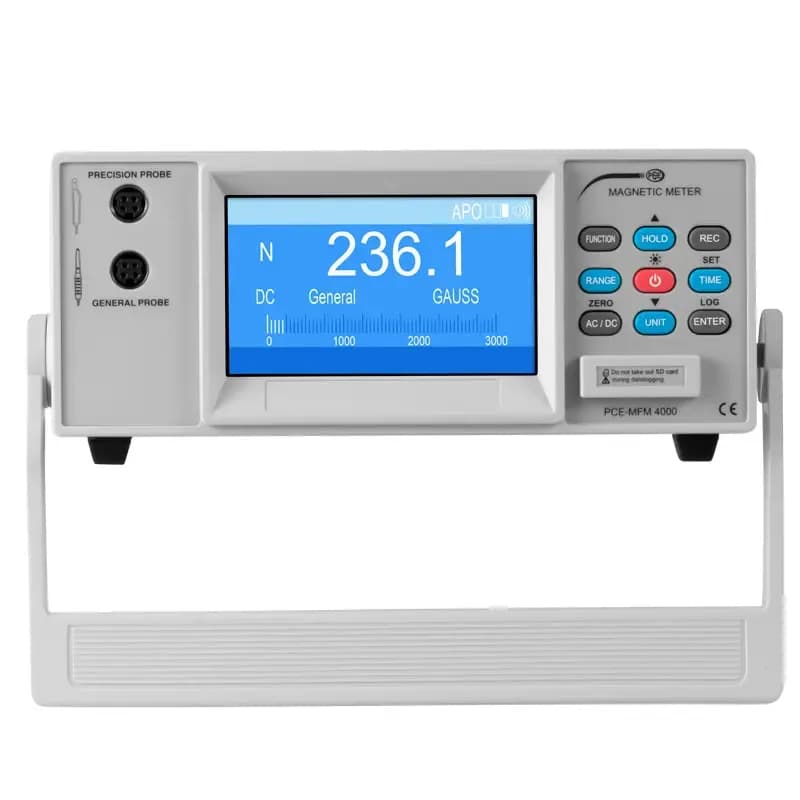

Niezależnie od zapisu z interwałem można wcisnąć przycisk i odłożyć pojedynczy odczyt do pamięci przyrządu — producent podaje 99 takich zapisów, co zwykle wystarcza na kontrolę jednej partii wyrobów. Czujniki mają automatyczną kompensację temperatury, dzięki czemu wskazanie nie ucieka, gdy sonda rozgrzeje się od badanego elementu albo od dłoni operatora. Przy polu stałym obok wartości pokazywana jest biegunowość, co pozwala rozpoznać, którą stroną magnes jest zwrócony do czujnika; przydaje się to przy montażu zespołów magnetycznych i przy kontroli separatorów.

Zakres dobiera się do zadania razem z rozdzielczością: 300 mT do magnesów trwałych, 150 mT do pól średnich, a 30 µT tam, gdzie chodzi o pole rozproszone wokół obudowy albo o skuteczność ekranu. Dokładność wynosi ±(2 % zakresu + 2 mG) oraz ±(5 % wartości mierzonej + 10 cyfr), zależnie od trybu, a pomiar odświeża się co sekundę. Sześć baterii AA 1,5 V przy poborze około 138 mA oznacza jedno: przy dłuższej serii warto trzymać zapas ogniw w szufladzie stanowiska, bo przerwany zapis trzeba powtórzyć od początku.
