Przetwornik PCE-SCI-E do 600 V AC/DC oraz 5 A

Jeden moduł zamiast kilku: PCE-SCI-E mierzy zarówno napięcie w zakresie 0 ... 600 V AC/DC, jak i prąd do 0 ... 5 A AC/DC, a zakres wybiera się z klawiatury na obudowie, bez komputera i bez oprogramowania. Do tego dochodzi pomiar częstotliwości w przedziałach 45 ... 55 Hz i 55 ... 65 Hz. Wartość skuteczna liczona jest metodą rzeczywistą, dzięki czemu przebiegi odkształcone nie zaniżają wskazania. Wynik trafia na wyjście prądowe 4 ... 20 mA w wersji aktywnej albo pasywnej oraz na wyjście napięciowe 0 ... 10 V, przy obciążeniu poniżej 400 Ω.

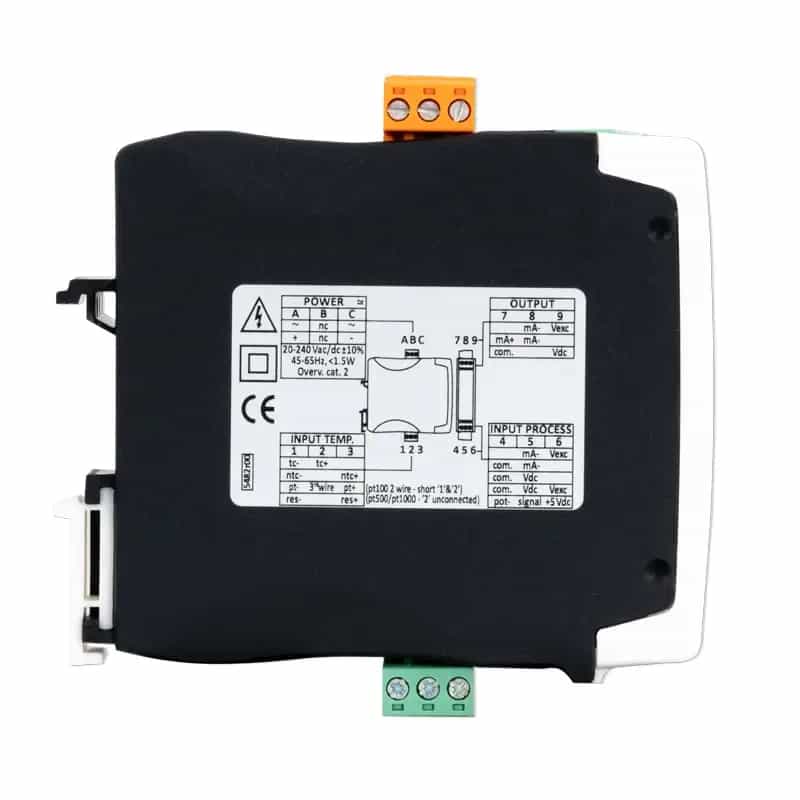

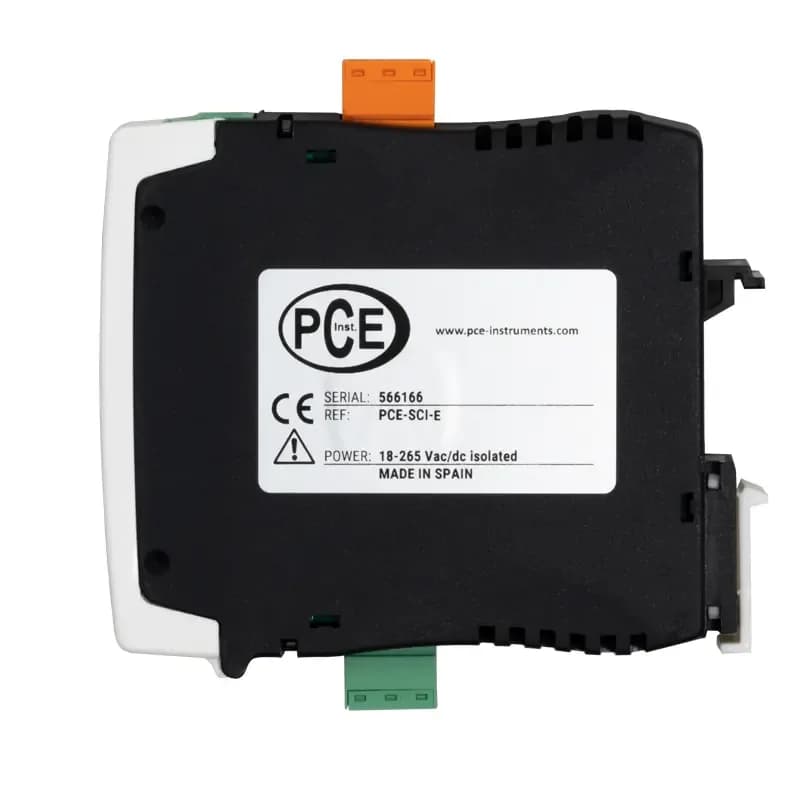

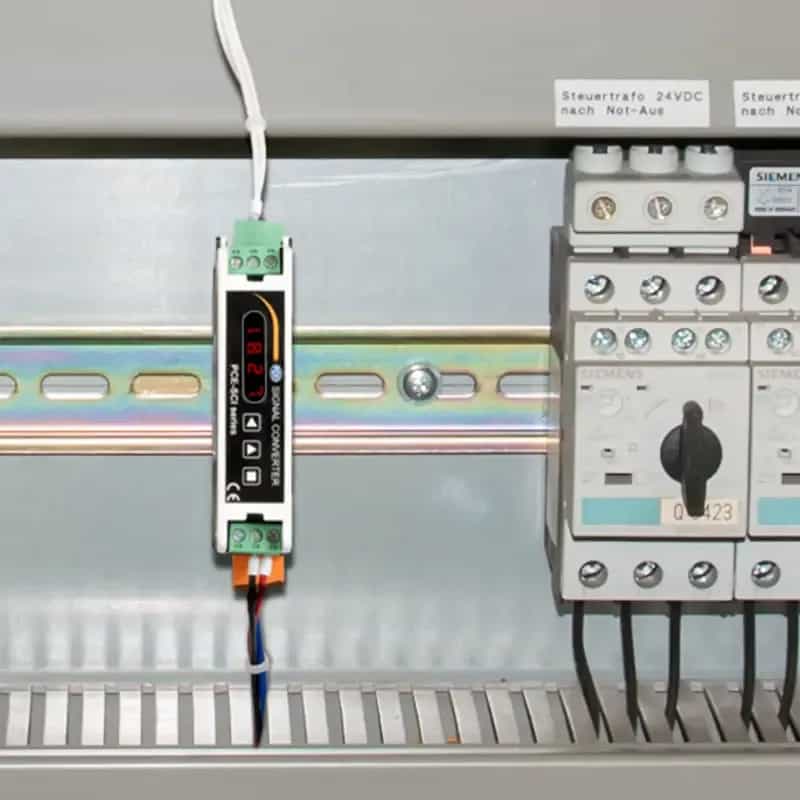

Dokładność mieści się poniżej 0,2% zakresu, a dryf termiczny wynosi 150 ppm na stopień. Ponieważ wejście i wyjście da się ustawić identycznie, moduł posłuży również jako separator galwaniczny — izolacja wytrzymuje 3000 V przez 60 sekund. Sygnał ustala się w czasie poniżej 350 ms dla przebiegów zmiennych i poniżej 90 ms dla stałych, a pełną dokładność przetwornik osiąga po 15 minutach nagrzewania. Obudowa z poliamidu o wymiarach 106 x 108 x 22,5 mm i masie poniżej 150 g mocuje się na szynie 35 x 7,5 mm; stopień ochrony to IP30, odporność na uderzenia IK06, kategoria CAT II 300 V AC.

Zasilanie obejmuje 18 ... 265 V AC/DC przy poborze poniżej 1,5 W. Uniwersalność tego modułu ma jeden warunek: zakres trzeba świadomie wybrać. Ustawienie wartości znacznie większej niż rzeczywisty sygnał sprawia, że proces toczy się w dolnej części skali, gdzie błąd względny odczytu rośnie — lepiej dobrać zakres tak, żeby normalna praca wypadała w jego górnej połowie, z zapasem na stany przejściowe. Warto też przewidzieć czas nagrzewania: pełną dokładność moduł osiąga po piętnastu minutach, więc sprawdzenia kontrolne po załączeniu zasilania wykonuje się dopiero po tym okresie.

Wyjście prądowe występuje w wersji aktywnej oraz pasywnej, a wybór zależy od tego, czy zasilanie pętli zapewnia moduł, czy urządzenie odbierające sygnał — pomylenie tych układów kończy się brakiem odczytu mimo poprawnego podłączenia. Do pomiaru prądu większego niż zakres podłącza się przekładnik prądowy, którego obwodu wtórnego nie wolno rozwierać pod obciążeniem. Sam moduł jest bezobsługowy i wymaga jedynie zamkniętej rozdzielnicy, bo stopień ochrony IP30 nie przewiduje pracy w otwartej instalacji.
