Przetwornik mocy PCE-P30P, sieć jednofazowa

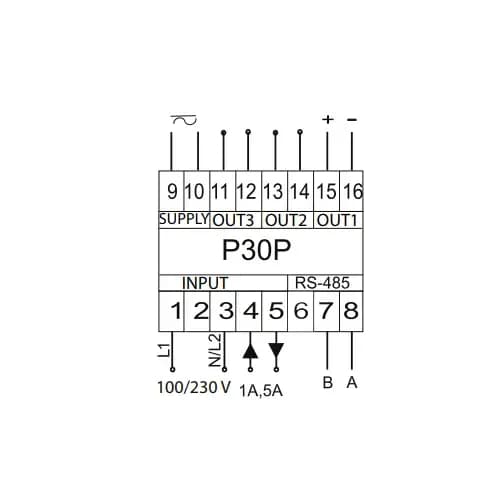

Jedna faza, a do zebrania kilkanaście wielkości: prąd, napięcie, moc czynna, bierna i pozorna, współczynnik mocy, kąt fazowy oraz zliczona energia. PCE-P30P mierzy je wszystkie i podaje na dwa sposoby — wybraną wielkość jako sygnał analogowy, a komplet danych przez interfejs RS485 w protokole Modbus. Zakresy prądowe obejmują 0,01 A ... 1 A oraz 0,01 A ... 5 A z dokładnością ±0,2%, napięciowe sięgają 230 V przy tej samej dokładności, a moc czynna, bierna i pozorna mieszczą się w granicy błędu ±0,5%. Liczniki energii pracują do 9 999 999,9 kWh, kąt fazowy odczytywany jest w zakresie 0 ... 359,9°, a częstotliwość w przedziale 40 ...

60 Hz z błędem ±0,1%. Przetwornik ma wbudowany wyświetlacz, więc bieżące wartości i ewentualne alarmy widać bez podłączania komputera; programowalny przekaźnik alarmowy przełącza się po przekroczeniu ustawionego progu. Nastawy wprowadza się przyciskami albo oprogramowaniem producenta. Moduł montuje się na szynie, a jako wyposażenie dodatkowe dostępna jest pamięć zdarzeń oraz złącze Ethernet. Przed montażem warto ustalić dwie rzeczy: jaki prąd popłynie w mierzonym obwodzie i czy potrzebny będzie przekładnik. Wersje różnią się zakresem prądowym, a przekroczenie górnej granicy nie tylko zafałszuje wynik, lecz także obciąży wejście pomiarowe.

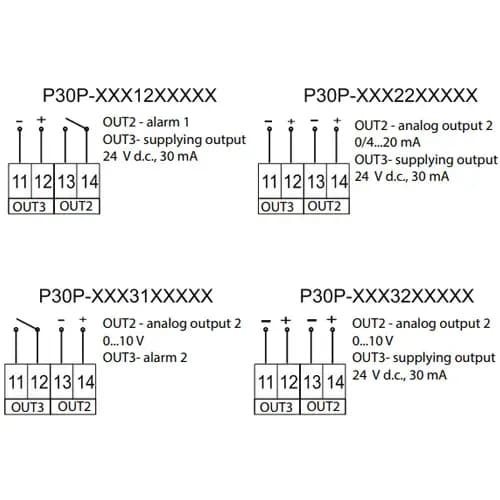

Druga sprawa to sposób odbioru danych — wyjście analogowe niesie tylko jedną wybraną wielkość, natomiast komplet parametrów wychodzi wyłącznie interfejsem szeregowym w protokole Modbus, więc system nadrzędny musi ten protokół obsługiwać. Przekaźnik alarmowy programuje się osobno; sprawdza się do sygnalizacji przeciążenia albo zaniku obciążenia, ale nie zastępuje zabezpieczenia zwarciowego w obwodzie. Wbudowany wyświetlacz bardzo ułatwia uruchomienie: nastawy widać od razu po wprowadzeniu, bez podłączania komputera. Pamięć zdarzeń oraz złącze sieciowe stanowią wyposażenie dodatkowe wybierane przy zamówieniu, a nie doposażenie serwisowe.
