Konwerter sygnału PCE-P17U, 0 ... 10 V na 4 ... 20 mA

Sygnał napięciowy 0 ... 10 V słabnie na długiej trasie i łapie zakłócenia, dlatego w rozbudowanej instalacji lepiej sprawdza się pętla prądowa. PCE-P17U wykonuje dokładnie tę zamianę: przyjmuje wyjście napięciowe dowolnego czujnika lub przetwornika i oddaje je jako standardowe 4 ... 20 mA. Po stronie odbiorczej można wtedy podłączyć wyświetlacz tablicowy, sterownik albo rejestrator bezpapierowy, pamiętając o obciążeniu nieprzekraczającym 500 Ω. Moduł czerpie energię z samej pętli, a napięcie w obwodzie ma mieścić się w przedziale 19 ... 30 V DC — osobny zasilacz nie jest potrzebny.

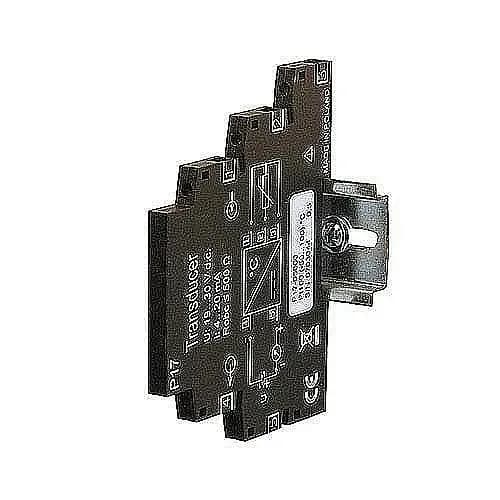

Konstrukcja jest przewidziana na szynę, przy szerokości zabudowy 6,2 mm i wymiarach 77,5 x 6,2 x 100 mm, więc kilka torów pomiarowych zajmie w szafie tyle miejsca, co jeden zwykły moduł. Przewody o przekroju 0,2 ... 2,5 mm² wprowadza się do zacisków śrubowych, a cały przetwornik waży 80 g. Warunki pracy obejmują -20 °C ... +65 °C przy wilgotności poniżej 95% bez kondensacji. Zamiana napięcia na prąd rozwiązuje przede wszystkim problem spadków na przewodach: pętla niesie tę samą wartość na całej trasie, niezależnie od jej długości i od rezystancji żył, o ile obciążenie mieści się w dopuszczalnych 500 Ω.

Do tego dochodzi mniejsza wrażliwość na zakłócenia indukowane w kanale kablowym, co w hali z falownikami bywa argumentem rozstrzygającym. Trzeba jednak pamiętać, że moduł nie oddziela obwodów galwanicznie — jeśli tor pomiarowy ma być odcięty od strony obiektowej, potrzebny jest przetwornik z izolacją. Konwerter nie ma też własnego odczytu: wartość pojawia się dopiero na wskaźniku albo w systemie sterowania. Przy dobieraniu zasilania warto policzyć bilans napięć w pętli — spadek na odbiorniku i na przewodach musi zostawić modułowi co najmniej 19 V DC. Sama zabudowa jest bezobsługowa i wymaga jedynie czystych zacisków oraz szafy wolnej od kondensacji.
