Przetwornik termopary PCE-P17TC, 4 ... 20 mA

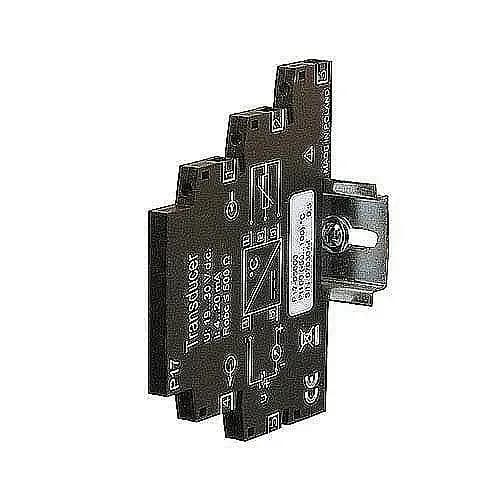

Termopara oddaje sygnał liczony w miliwoltach, którego wejście analogowe sterownika zwykle nie przyjmie wprost. PCE-P17TC zamienia go na standardową pętlę prądową 4 ... 20 mA, obsługując czujniki typu K w zakresie -100 °C ... +1370 °C. Dalsza droga sygnału jest już prosta: rejestrator, wyświetlacz tablicowy albo wejście prądowe sterownika przyjmą wartość bez dodatkowej obróbki. Przetwornik zasila się z tej samej pętli, więc nie trzeba prowadzić do niego osobnego obwodu, a napięcie w obwodzie powinno mieścić się w przedziale 19 ... 30 V DC przy obciążeniu do 500 Ω. Obudowa ma zaledwie 6,2 mm szerokości i zatrzaskuje się na szynie, dzięki czemu w ciasnej szafie sterowniczej mieści się cały szereg takich modułów obok siebie.

Wymiary wynoszą 77,5 x 6,2 x 100 mm, masa 80 g, a przewody o przekroju 0,2 ... 2,5 mm² wprowadza się do zacisków śrubowych. Moduł pracuje w temperaturze -20 °C ... +65 °C przy wilgotności poniżej 95% bez kondensacji, a jego prosta budowa oznacza brak elementów wymagających obsługi. Zamiana sygnału ma jednak konsekwencje, o których warto wiedzieć przed montażem. Cały zakres wejściowy zostaje odwzorowany na pętlę, więc jeżeli proces toczy się w wąskim przedziale temperatury, rozdzielczość odczytu po stronie sterownika będzie odpowiednio zgrubna — przy szerokim zakresie termopary typu K jeden miliamper obejmuje sporą liczbę stopni.

Moduł jest przetwornikiem, a nie miernikiem: nie ma własnego wyświetlacza ani przycisków, wartość odczytuje się dopiero na urządzeniu odbierającym sygnał. Do wejścia prowadzi się przewód kompensacyjny właściwy dla typu K; zwykła żyła miedziana tworzy dodatkowe złącza i wprowadza błąd zależny od temperatury szafy. Warto też sprawdzić bilans napięć w obwodzie: przy zasilaniu bliskim dolnej granicy i obciążeniu zbliżonym do 500 Ω pętla może nie utrzymać pełnego zakresu prądu. Sam moduł nie wymaga obsługi ani okresowej wymiany elementów, wystarczy trzymać zaciski w czystości i chronić szafę przed kondensacją, bo dopuszczalna wilgotność sięga 95%.
