Przepływomierz PCE-UFM 80CU, 0,55 ... 90 m³/h

Do 90 m³/h — tyle wody przechodzi przez rurę obsługiwaną przez to wykonanie, gdy prędkość dochodzi do 5 m/s; dolna granica pomiaru zaczyna się przy 0,55 m³/h. Czujnik zakłada się na przewód miedziany o średnicy zewnętrznej 72 ... 80 mm, bez przecinania go i bez spuszczania instalacji. Tak szeroki przedział pozwala objąć jednym punktem pomiarowym zarówno nocne minimum, jak i szczyt rozbioru w zakładzie. Dokładność wynosi ± 2 % wartości mierzonej dla prędkości 0,3 ... 5 m/s, a powtarzalność 0,2 %. Bilans dobowy zbiera się zdalnie, bo miernik publikuje dane przez MQTT i odpowiada na zapytania HTTP.

Zasilanie pobierane jest z gniazda PoE, a masa modułu wynosi 1364 g. Bieżący wynik pokazuje kolorowy wyświetlacz, który da się obrócić w czterech położeniach i ustawić zgodnie z przebiegiem magistrali. Obok wartości chwilowej ekran prowadzi przepływ skumulowany, datę, godzinę, jakość sygnału oraz stan połączenia sieciowego, a obsługę zapewniają cztery przyciski. Jednostkę wyniku wybiera się spośród metrów sześciennych, litrów i galonów, dzięki czemu bilans nie wymaga przeliczeń po stronie systemu. Rozdzielczość wynosi 0,01 m/s dla prędkości oraz 0,01 m³/h dla strumienia objętościowego, a mierzonym medium jest woda.

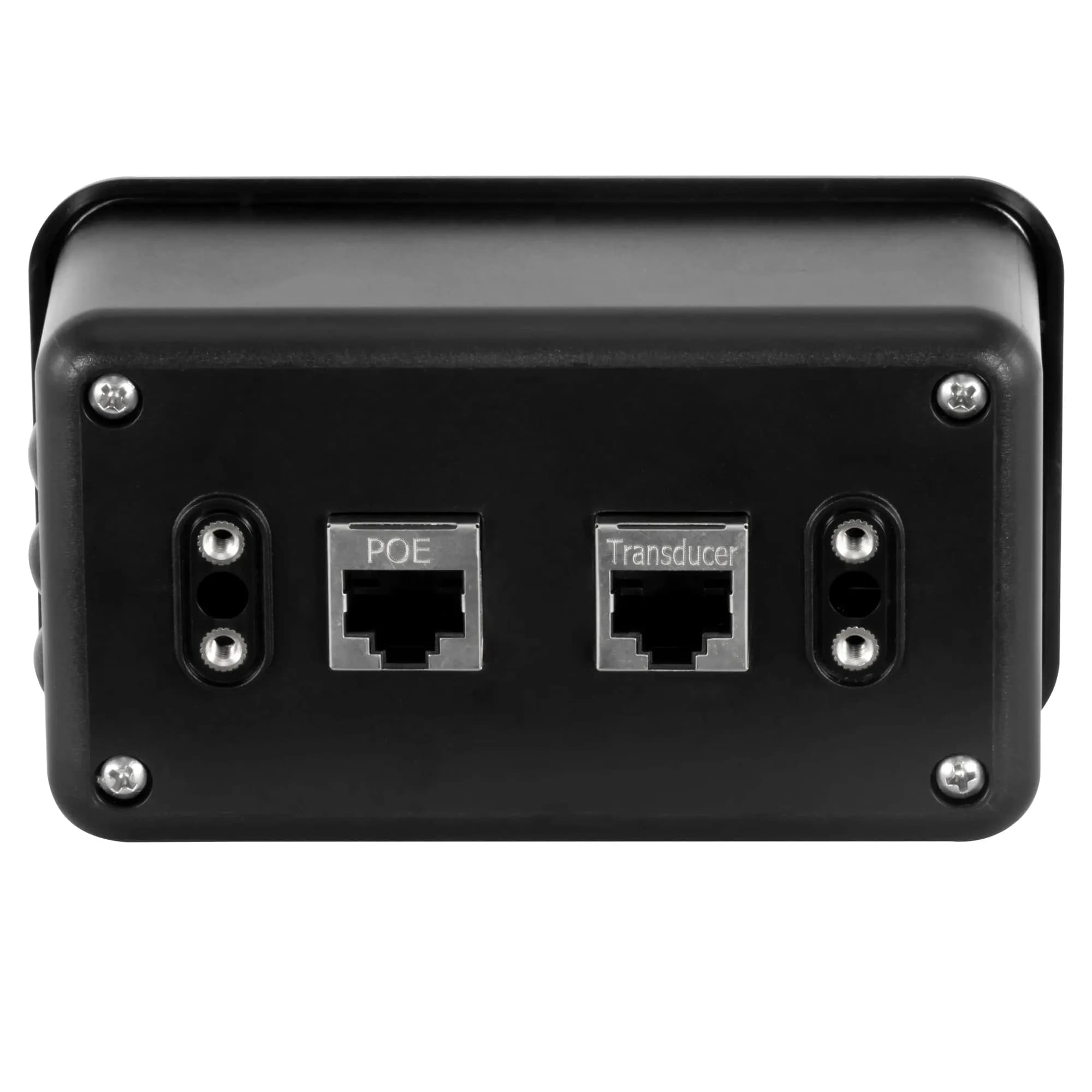

Czujnik ma przewód sieciowy 9 m, natomiast napięcie i dane przychodzą kablem 2 m z gniazda. W komplecie jedzie żel kontaktowy, uszczelka silikonowa 1 m, cztery podkładki sprzęgające wielokrotnego użycia oraz klucz imbusowy. Warunki pracy i przechowywania obejmują -10 ... 50 °C przy wilgotności do 99 %, a obudowa 65 x 111 x 43 mm ma klasę ochrony IP54. Przy takiej średnicy montaż wymaga dostępu do prostego odcinka magistrali, dlatego miejsce pomiaru warto wskazać jeszcze przed zamówieniem. Zsumowany przepływ narastający daje przy tym obraz zużycia z całego miesiąca, nawet jeśli system nadrzędny zbierał dane z przerwami.
