Przepływomierz PCE-UFM 50PVC, rura 59 ... 67 mm

Trwałość wskazania zaczyna się od sprzężenia akustycznego, dlatego w komplecie znalazły się żel, uszczelka silikonowa 1 m oraz cztery podkładki sprzęgające — bez nich fala nie przejdzie równomiernie przez ściankę. Wykonanie pasuje do rur z polichlorku winylu o średnicy zewnętrznej 59 ... 67 mm i mierzy 0,2 ... 35 m³/h. Podkładki nadają się do wielokrotnego użycia, więc po przełożeniu czujnika nie trzeba kupować nowych elementów. Prędkość odczytywana jest w przedziale 0,03 ... 5 m/s z rozdzielczością 0,01 m/s. Zasilanie i transmisję zapewnia sieć w standardzie PoE, a wyniki udostępniane są przez HTTP oraz MQTT. Moduł o masie 1252 g pracuje w otoczeniu -10 ...

50 °C przy wilgotności do 99 %. Kolorowy wyświetlacz można obrócić w czterech położeniach, więc odczyt pozostaje czytelny niezależnie od tego, czy rura biegnie pionowo, czy tuż pod stropem. Obsługę prowadzi się czterema przyciskami, bez podłączania komputera do punktu pomiarowego. Na ekranie widać prędkość chwilową, przepływ skumulowany, datę i godzinę, a obok jakość sygnału oraz stan połączenia sieciowego. Jednostkę wyniku wybiera się spośród metrów sześciennych, litrów i galonów, dzięki czemu wskazanie pasuje do dokumentacji obiektu. Mierzonym medium jest woda, a deklarowana dokładność ± 2 % obowiązuje dla prędkości od 0,3 m/s w górę.

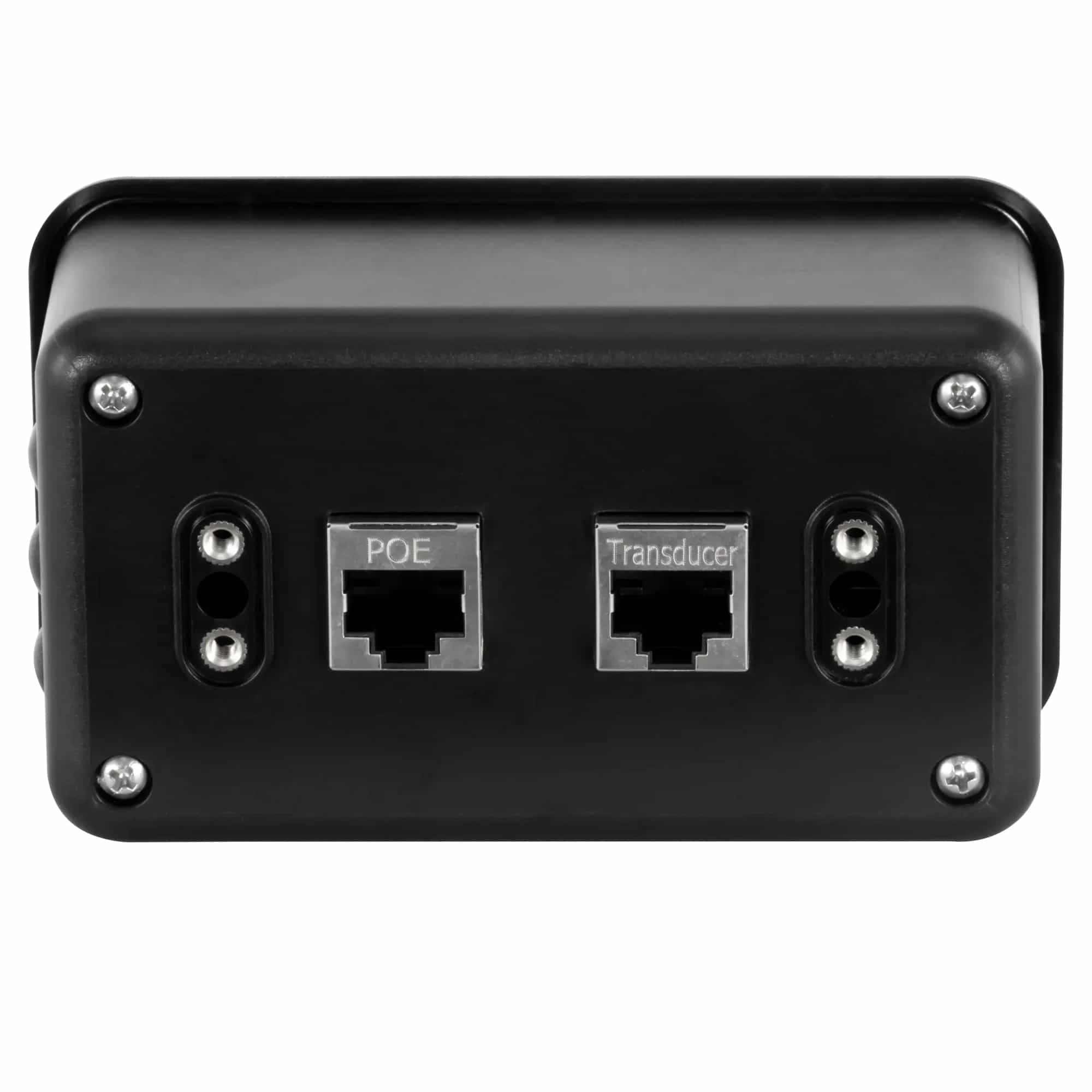

Powtarzalność 0,2 % pozwala zestawiać kolejne doby pracy przepompowni bez obawy o rozrzut samego przyrządu. Czujnik łączy się z modułem przewodem sieciowym 9 m, natomiast napięcie i dane przychodzą kablem 2 m z gniazda. Obudowa 65 x 111 x 43 mm ma klasę ochrony IP54, a strumień objętościowy pokazywany jest z krokiem 0,01 m³/h. Ponieważ magistrala o takiej średnicy zwykle zasila cały obiekt, punkt pomiarowy warto ustawić tam, gdzie da się do niego dojść bez rozbierania zabudów. Przy przeglądzie wystarczy spojrzeć na wskaźnik sygnału, żeby ocenić, czy czujnik nadal siedzi prawidłowo na przewodzie.
