Przepływomierz PCE-UFM 50CU, 0,2 ... 35 m³/h

Kolorowy wyświetlacz 1,44 cala o matrycy 128 x 128 punktów podaje bieżący przepływ przy samej rurze, więc obsługa nie musi logować się do systemu, żeby sprawdzić, czy obieg pracuje. Wykonanie DN 50 obejmuje rury miedziane o średnicy zewnętrznej 46 ... 54 mm i strumień 0,2 ... 35 m³/h. Prędkość mierzona jest w zakresie 0,03 ... 5 m/s, a wynik można też odczytać w jednostkach calowych, 0,1 ... 16 ft/s. Dokładność sięga ± 2 % wartości mierzonej, przy powtarzalności 0,2 %. Zasilanie przychodzi przewodem sieciowym PoE, a dane wychodzą przez HTTP i MQTT. Moduł waży 960 g i mieści się w obudowie 65 x 111 x 43 mm o klasie ochrony IP54.

Lokalny odczyt bywa najważniejszą funkcją w budynku, w którym system nadzoru obsługuje kto inny niż ekipa techniczna — tutaj wystarczy podejść do rury. Ekran obraca się w czterech położeniach, dzięki czemu moduł zamontujesz na pionie i na poziomie, zachowując czytelność wskazań. Obok przepływu widać prędkość chwilową, przepływ skumulowany, datę, godzinę, jakość sygnału oraz stan połączenia sieciowego. Jednostkę wyniku wybiera się spośród metrów sześciennych, litrów i galonów, a obsługę prowadzi się czterema przyciskami. Mierzonym medium jest woda, przy czym deklarowany błąd odnosi się do prędkości od 0,3 m/s w górę.

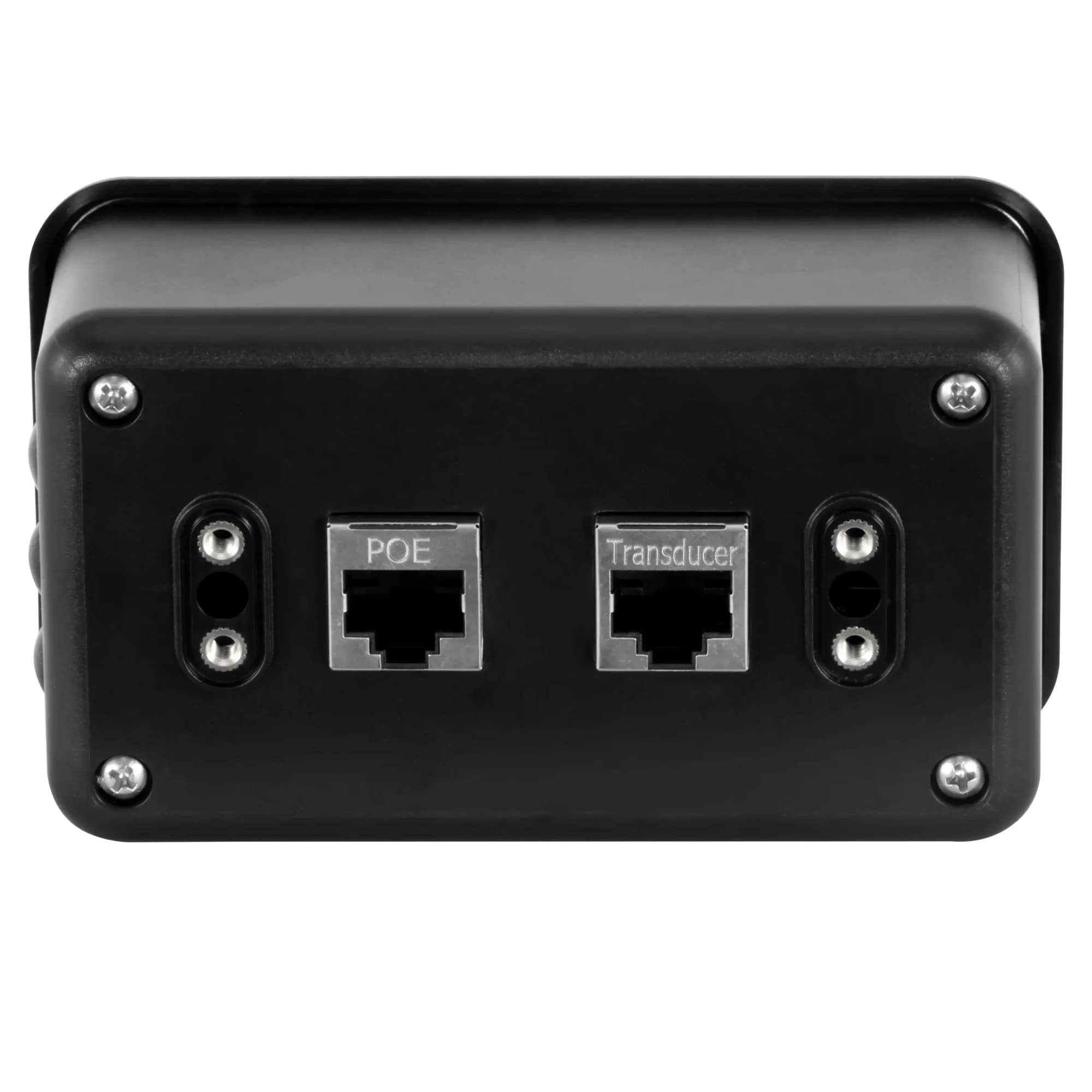

Czujnik ma przewód sieciowy 9 m, a do gniazda prowadzi kabel 2 m, więc moduł nie musi wisieć dokładnie nad rurą. Komplet obejmuje żel kontaktowy, uszczelkę silikonową 1 m, cztery podkładki sprzęgające wielokrotnego użycia i klucz imbusowy. Warunki pracy oraz przechowywania to -10 ... 50 °C przy wilgotności do 99 %. Rozdzielczość 0,01 m/s oraz 0,01 m³/h wystarcza, żeby zauważyć zmianę pracy pompy obiegowej jeszcze przed reakcją temperatury w instalacji. Przy stałym nadzorze warto porównać zsumowany przepływ z odczytem licznika głównego, bo różnica narastająca w czasie zwykle wskazuje ubytek na odcinku między tymi punktami.
