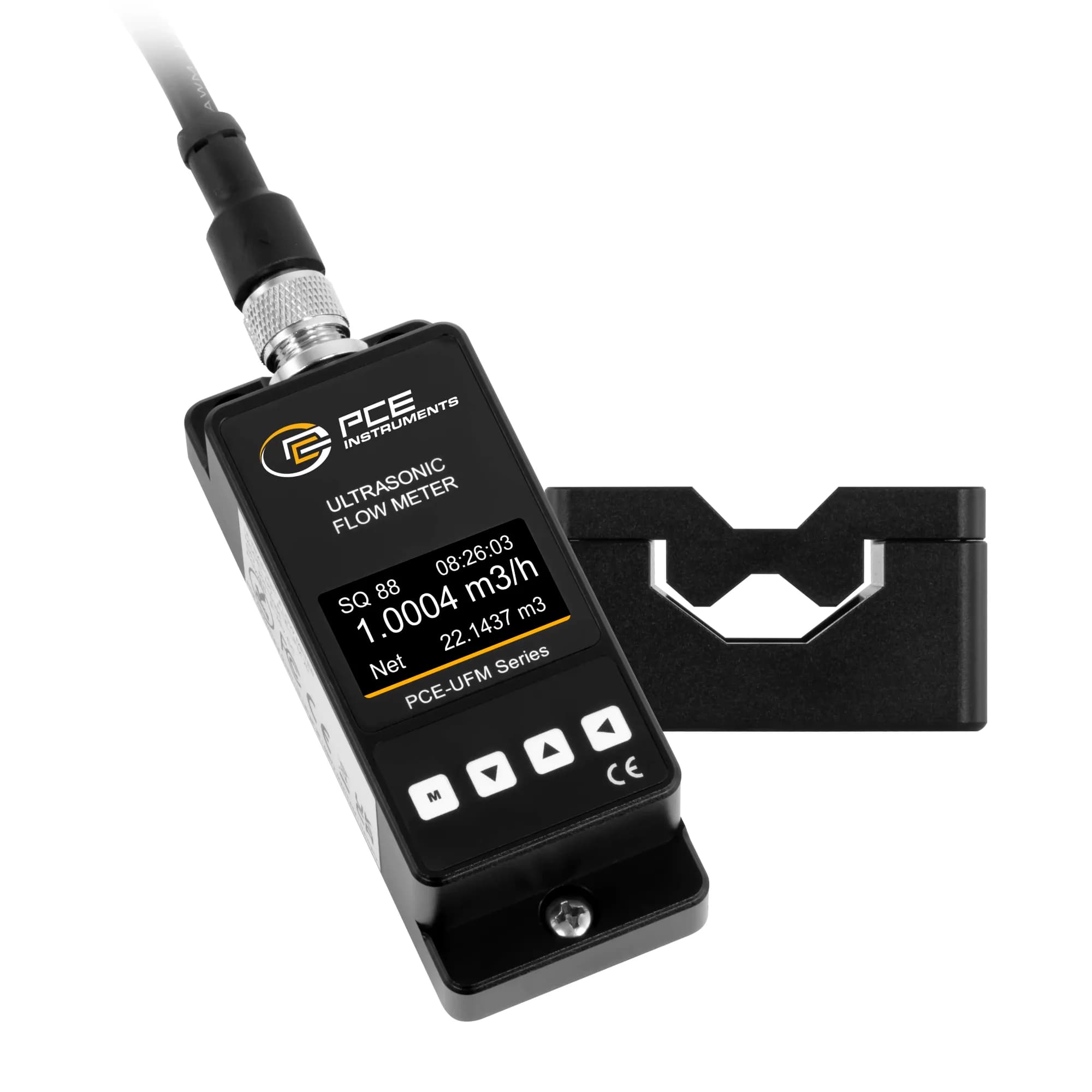

Przepływomierz PCE-UFM 4 do rur DN 4, 0,1 ... 5 m/s

Najcieńsza rura w całej serii: PCE-UFM 4 pracuje na przewodach DN 4, czyli tam, gdzie wirnik czy turbinka po prostu się nie mieszczą, a każde zwężenie zmienia charakterystykę układu. Ultradźwięki przechodzą przez ściankę, więc w świetle rury nie pojawia się żaden dodatkowy element, a instalacja pozostaje szczelna. Prędkość odczytywana jest w przedziale 0,1 ... 5 m/s z rozdzielczością 0,001 m/s, przy dokładności 2 % wartości mierzonej. Wynik pokazuje wyświetlacz OLED, a jednocześnie wychodzi na zewnątrz jako prąd 4 ... 20 mA oraz przez magistralę RS485. Zasilanie mieści się w przedziale 9 ...

36 V DC, więc miernik podłączy się do typowego źródła w szafie sterowniczej. Obudowa 110 x 58 x 67 mm o masie 580 g ma klasę ochrony IP54 i pracuje w otoczeniu 0 ... 50 °C. Ekran pokazuje nie tylko wartość chwilową: w osobnym widoku prezentuje zsumowany przepływ z doby, miesiąca i roku, a obok datę oraz godzinę, dzięki czemu obsługa odczyta zużycie bez sięgania do systemu nadrzędnego. Ścianka rury może być ze stali, stali walcowanej na zimno, stali nierdzewnej, miedzi, aluminium, polichlorku winylu albo z tworzyw takich jak PVDF, PFA, teflon i poliuretan, a dla każdego z tych materiałów przyrząd ma gotowe parametry akustyczne.

Mierzone medium wybiera się spośród wody, wody słonej i oleju, natomiast przy innej cieczy wprowadza się jej prędkość dźwięku ręcznie. Do zestawu dołączono kabel połączeniowy 2 m oraz cztery podkładki sprzęgające, odpowiadające za równomierne przejście fali przez ściankę przewodu. Warunki pracy i przechowywania są takie same, 0 ... 50 °C przy wilgotności do 95 %, więc miernik nie wymaga magazynu z klimatyzacją. Ponieważ w torze przepływu nie ma żadnego elementu ruchomego, wskazanie nie zmienia się wraz ze zużyciem mechanizmu, a drobne zanieczyszczenia w cieczy nie blokują pomiaru.
