Przepływomierz PCE-UFM 25 na rurę DN 25

DN 25 zamyka serię przepływomierzy PCE-UFM z magistralą RS485 — to zwykle rura rozdzielcza w kotłowni, przy pompie obiegowej albo na wejściu do hali. Czujniki pozostają na zewnątrz przewodu, więc pomiar można dołożyć do instalacji już pracującej, bez spuszczania wody i bez przerwy w dostawie. Prędkość mierzona jest w przedziale 0,1 ... 5 m/s z dokładnością 2 %, a przyrząd przelicza ją także na przepływ objętościowy. Do systemu nadzoru sygnał prowadzi pętla prądowa 4 ... 20 mA lub magistrala RS485, zasilana wspólnie ze źródła 9 ... 36 V DC. Kompaktowa obudowa o masie 514 g mieści się przy rurze nawet w ciasnym szachcie.

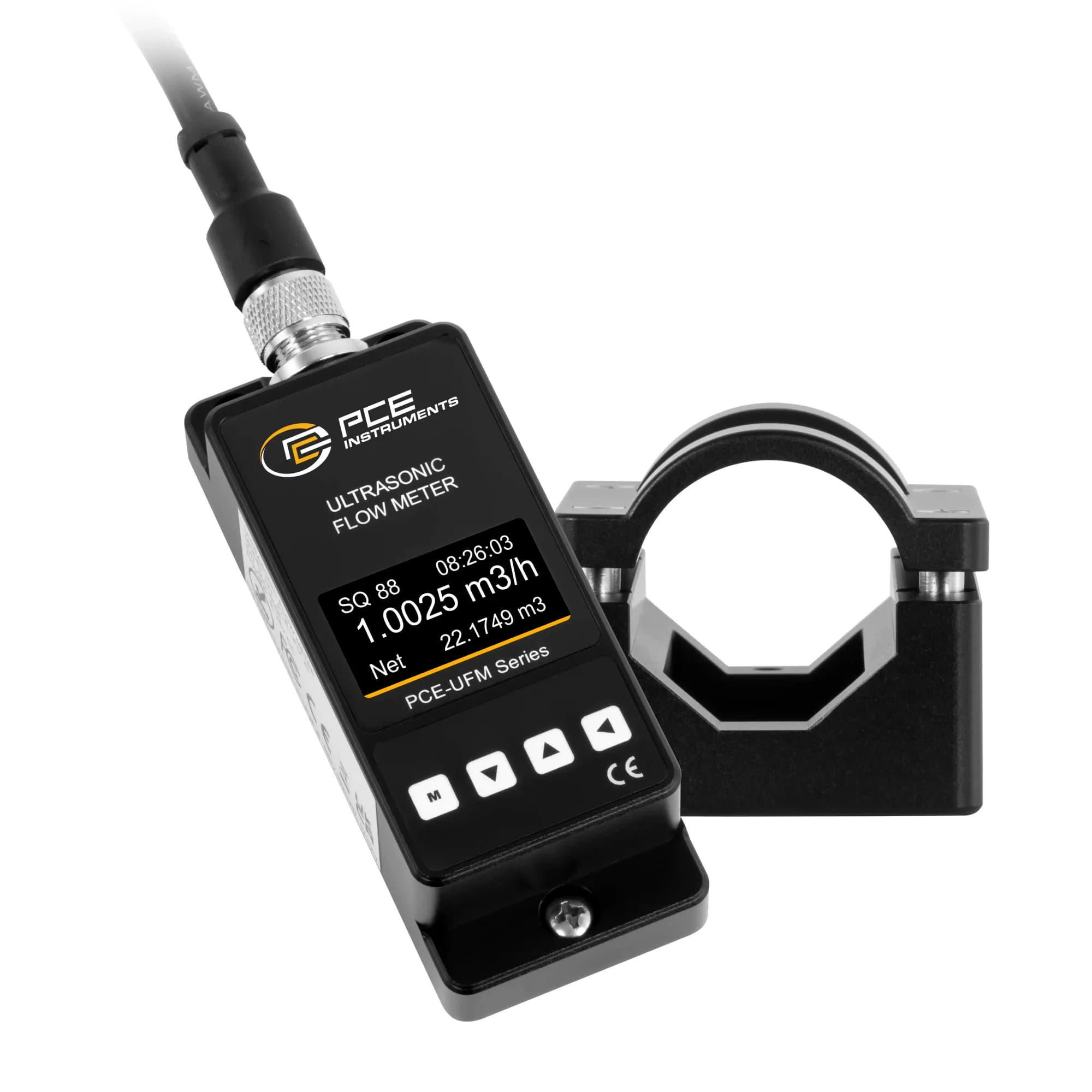

Klasa ochrony IP54 pozwala na montaż w pomieszczeniu technicznym o podwyższonej wilgotności. Ściankę przewodu opisuje się jedną pozycją z listy: stal, stal walcowana na zimno, stal nierdzewna, miedź, aluminium, polichlorek winylu, PVDF, PFA, teflon albo poliuretan. Rodzajem cieczy może być woda, woda słona lub olej, a każde inne medium wymaga ręcznego wpisania prędkości dźwięku. Krok wskazania wynosi 0,001 m/s, co przy tej średnicy pozwala zauważyć zmianę pracy pompy, zanim odbije się ona na temperaturze obiegu. Wyświetlacz OLED, obok wartości chwilowej, prowadzi widok sum z doby, miesiąca i roku wraz z datą oraz godziną.

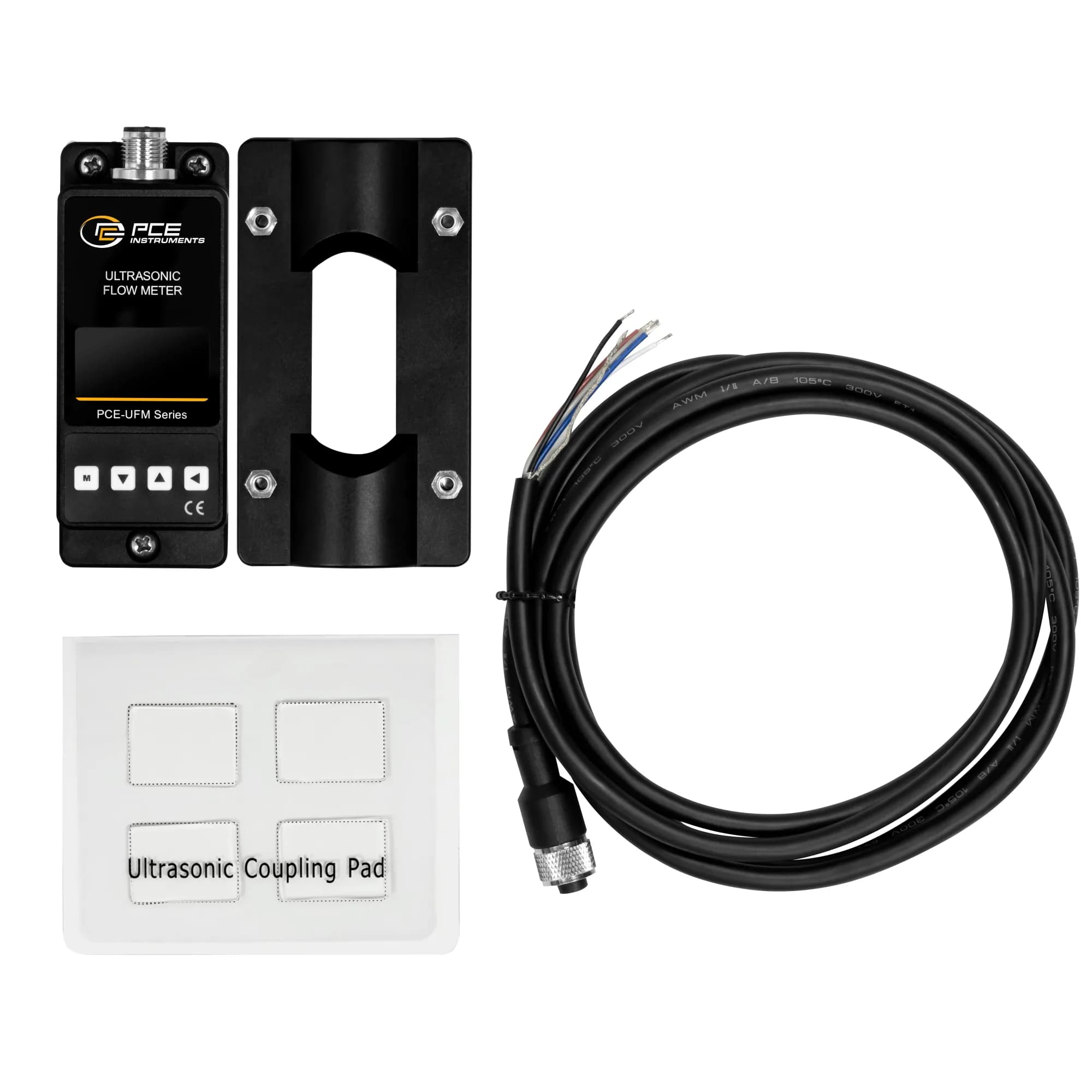

Warunki pracy i przechowywania są identyczne i wynoszą 0 ... 50 °C przy wilgotności do 95 %. W komplecie znajdują się kabel połączeniowy 2 m i cztery podkładki sprzęgające, które odpowiadają za przejście fali przez ściankę. Ponieważ w torze cieczy nie pracuje żadna część ruchoma, przyrząd nie wprowadza spadku ciśnienia i nie zbiera osadów. Zasilanie 9 ... 36 V DC pozwala korzystać z tego samego źródła, które obsługuje pozostałe elementy szafy, a wynik trafia dalej pętlą prądową albo magistralą. Przy tej średnicy pomiar bywa najprostszym sposobem sprawdzenia, czy pompa obiegowa nadal daje wydajność założoną w projekcie.
