Przepływomierz PCE-UFM 20PVC, rura PVC DN 20

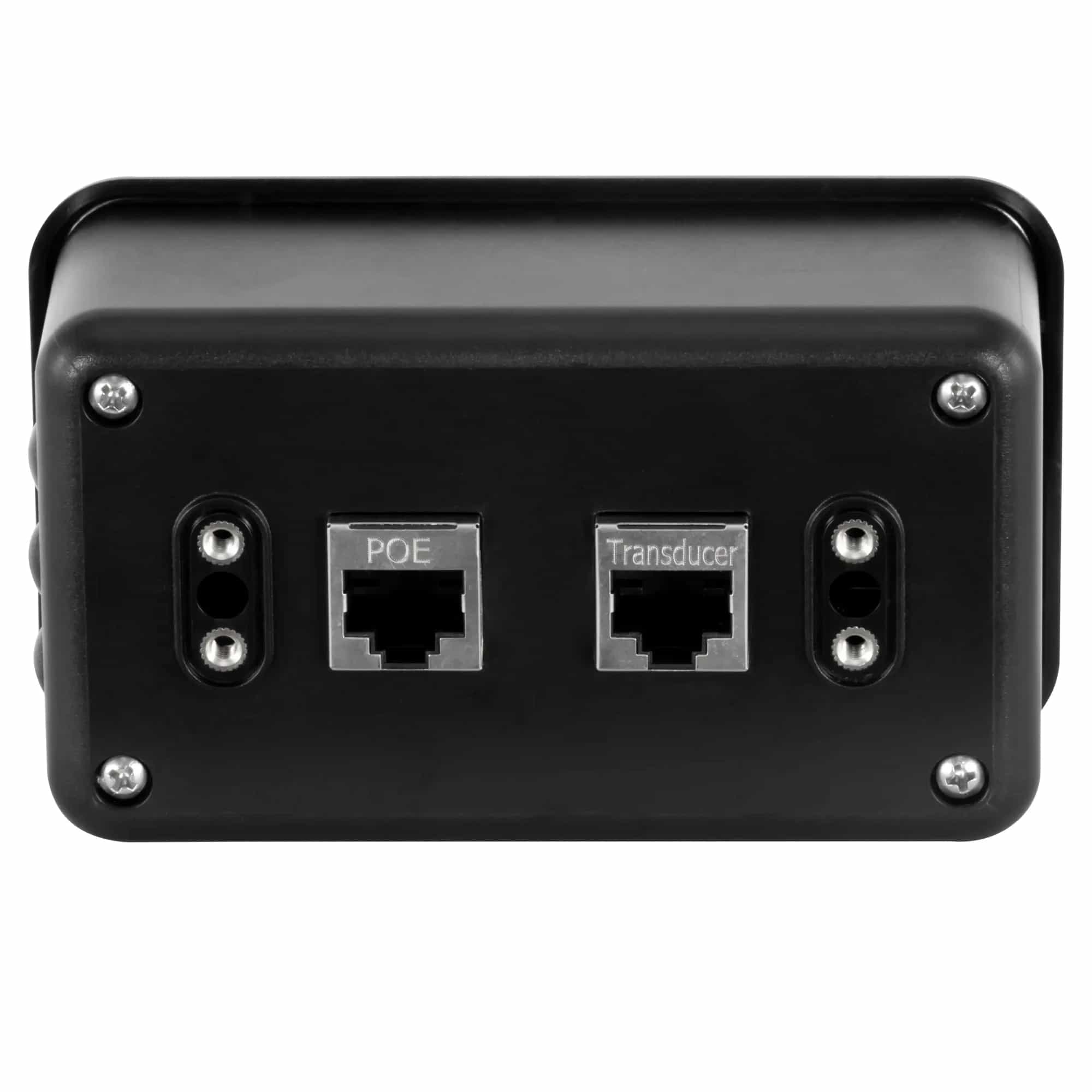

Rura z polichlorku winylu o średnicy zewnętrznej 21 ... 29 mm nie musi być rozcinana, żeby poznać przepływ w środku — czujnik obejmuje ją z zewnątrz i przepuszcza ultradźwięki przez ściankę. Mierzony strumień mieści się w przedziale 0,04 ... 6 m³/h, co odpowiada prędkości 0,03 ... 5 m/s. Powyżej 0,3 m/s błąd nie przekracza ± 2 % wartości mierzonej, a powtarzalność sięga 0,2 %. Zasilanie i transmisja idą jednym przewodem sieciowym w standardzie PoE, zakończonym złączem RJ45. Odczyt udostępniany jest przez HTTP oraz MQTT, więc trafi zarówno do przeglądarki, jak i do systemu zbierającego dane z wielu punktów instalacji.

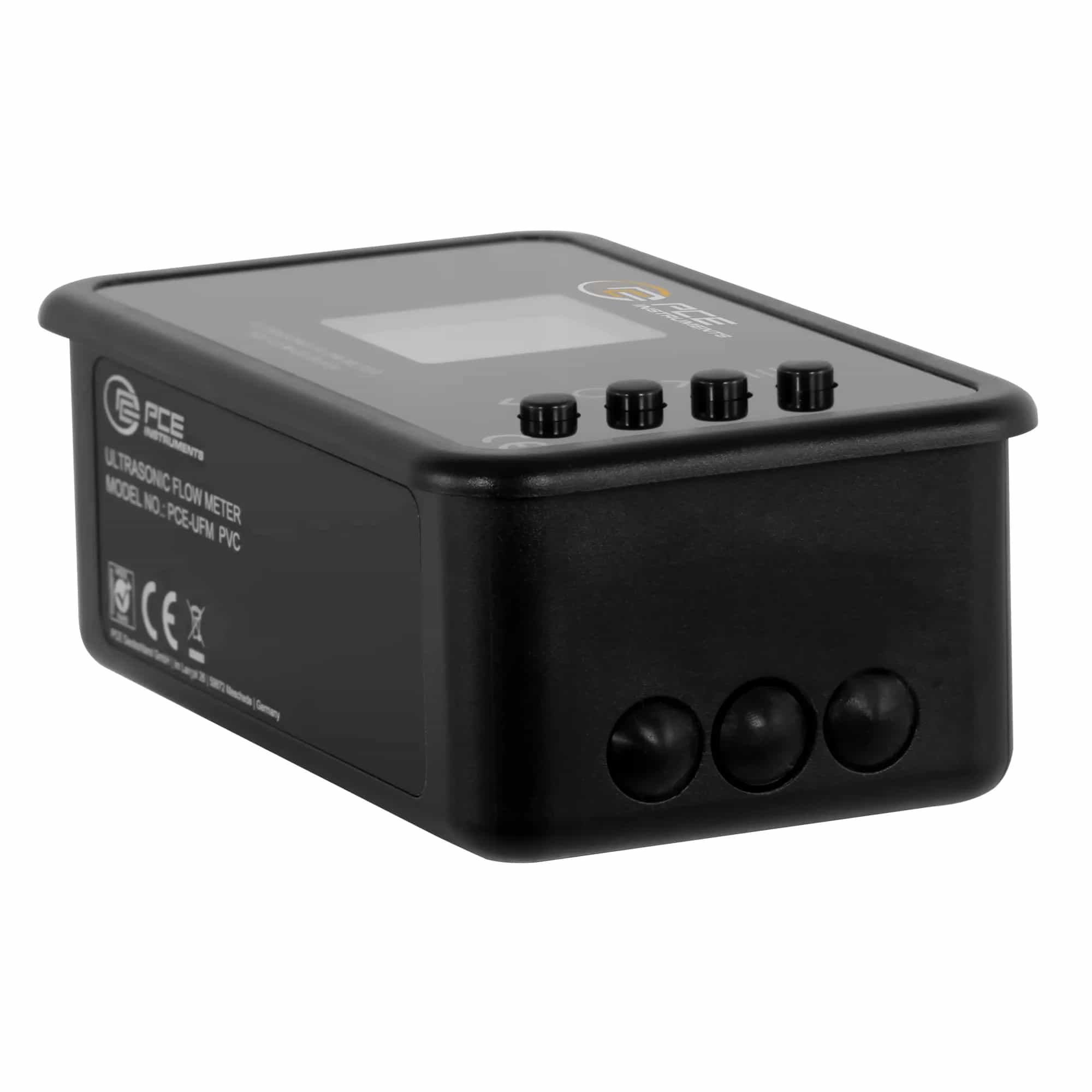

Kolorowy wyświetlacz 1,44 cala podaje wartość przy samej rurze, a klasa ochrony IP54 pozwala umieścić moduł w szachcie technicznym. Ekran obraca się w czterech położeniach — 0°, 90°, 180° i 270° — dlatego moduł zamocujesz niezależnie od tego, jak biegnie przewód, i nadal odczytasz wskazanie od frontu. Obsługę prowadzi się czterema przyciskami, bez rozbudowanego menu wymagającego szkolenia. Na wyświetlaczu widać jednocześnie natężenie przepływu, prędkość chwilową oraz przepływ skumulowany, a obok datę, godzinę, jakość sygnału i stan połączenia sieciowego; ta ostatnia informacja od razu mówi, czy dane docierają do systemu.

Jednostkę wyniku wybiera się spośród metrów sześciennych, litrów i galonów. Podkładki sprzęgające z zestawu nadają się do wielokrotnego użycia i nie wymagają żelu, co upraszcza przekładanie czujnika. Warunki pracy obejmują -10 ... 50 °C przy wilgotności do 99 %, a obudowa 65 x 111 x 43 mm waży 842 g. Mierzonym medium jest woda, a deklarowana dokładność obowiązuje od prędkości 0,3 m/s w górę. W zestawie jedzie czujnik z przewodem sieciowym 9 m oraz krótszy kabel 2 m do gniazda, a także żel kontaktowy, uszczelka silikonowa 1 m i klucz imbusowy potrzebny przy zaciskaniu obejmy.
