Przepływomierz PCE-UFM 20-ICA z certyfikatem ISO

Dokładność 2 % wartości mierzonej i krok wskazania 0,001 m/s wyznaczają granicę, w jakiej warto ufać odczytowi PCE-UFM 20-ICA — reszta zależy od przygotowania powierzchni rury DN 20 i równomiernego docisku czujników. Wersja z literami ICA przyjeżdża z fabrycznym certyfikatem kalibracji ISO dla danego egzemplarza. Zakres prędkości obejmuje 0,1 ... 5 m/s, a wyniki, wraz z przepływem objętościowym, wyświetla ekran OLED o wysokim kontraście. Przewód sygnałowy prowadzi do sterowni pętlą 4 ... 20 mA, natomiast dane cyfrowe zbiera magistrala RS485. Otoczenie może mieć 0 ...

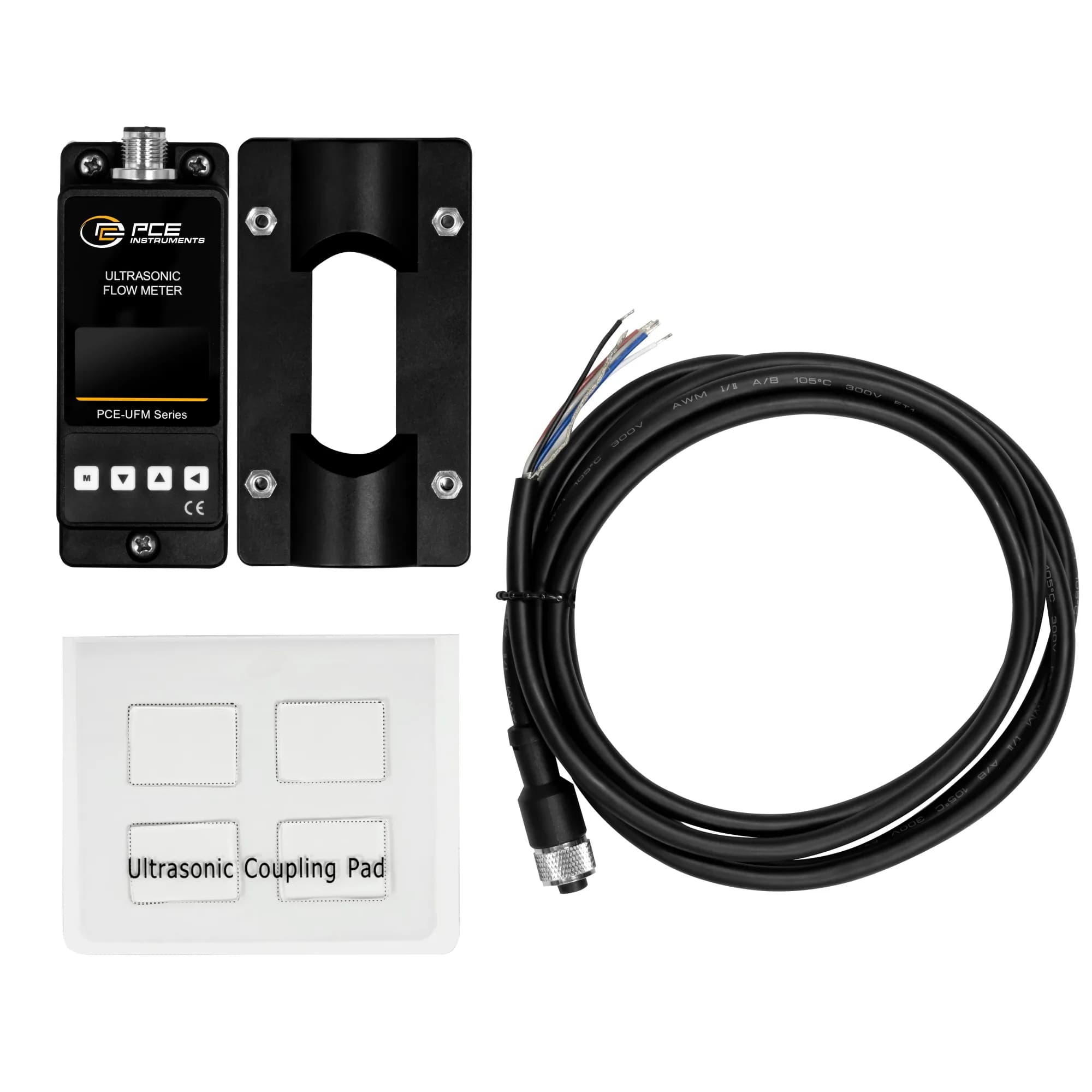

50 °C przy wilgotności do 95 %, a obudowa 110 x 58 x 67 mm w klasie IP54 znosi pył i rozprysk. Zasilanie doprowadza się z zakresu 9 ... 36 V DC. Menu zawiera pozycje dla stali, stali nierdzewnej, miedzi, aluminium, polichlorku winylu oraz tworzyw fluorowanych i poliuretanu, a cieczą może być woda, woda słona lub olej; medium spoza tej listy opisuje się prędkością dźwięku odczytaną z jego karty. Drobne zmiany widać dzięki krokowi wskazania, natomiast obraz zużycia w dłuższym okresie dają sumy narastające z doby, miesiąca i roku. Kabel połączeniowy ma 2 m, a cztery podkładki sprzęgające leżą w tym samym pudełku.

Montaż nie wymaga rozcinania przewodu, więc pomiar dokłada się do instalacji już pracującej. Warunki przechowywania są zgodne z warunkami pracy, dzięki czemu zapasowy moduł może czekać w magazynie technicznym. Skalę pętli prądowej ustala się raz, przy uruchamianiu punktu, i tę samą wartość wprowadza po stronie odbiornika, żeby oba wskazania mówiły o tym samym. Moduł o masie 515 g mocuje się w pobliżu rury i nie potrzebuje wzmocnionego wspornika. Dolna granica zakresu wynosi 0,1 m/s, więc bardzo wolny przepływ nocny nie zostanie pokazany jako wiarygodna wartość. Odczyt pozostaje wtedy widoczny, ale służy raczej do oceny, czy w rurze w ogóle coś płynie.
