Przepływomierz PCE-UFM 20 na rurę DN 20

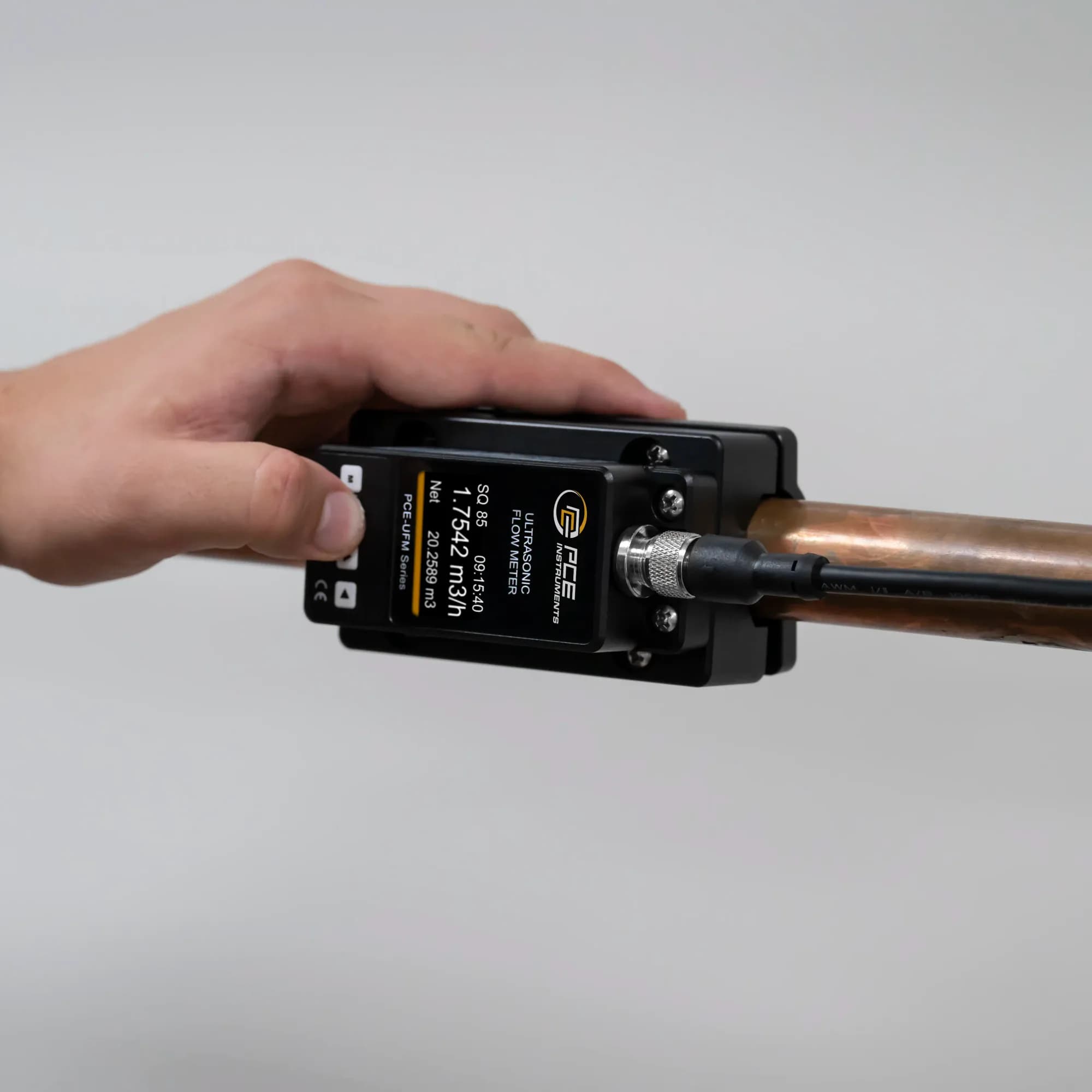

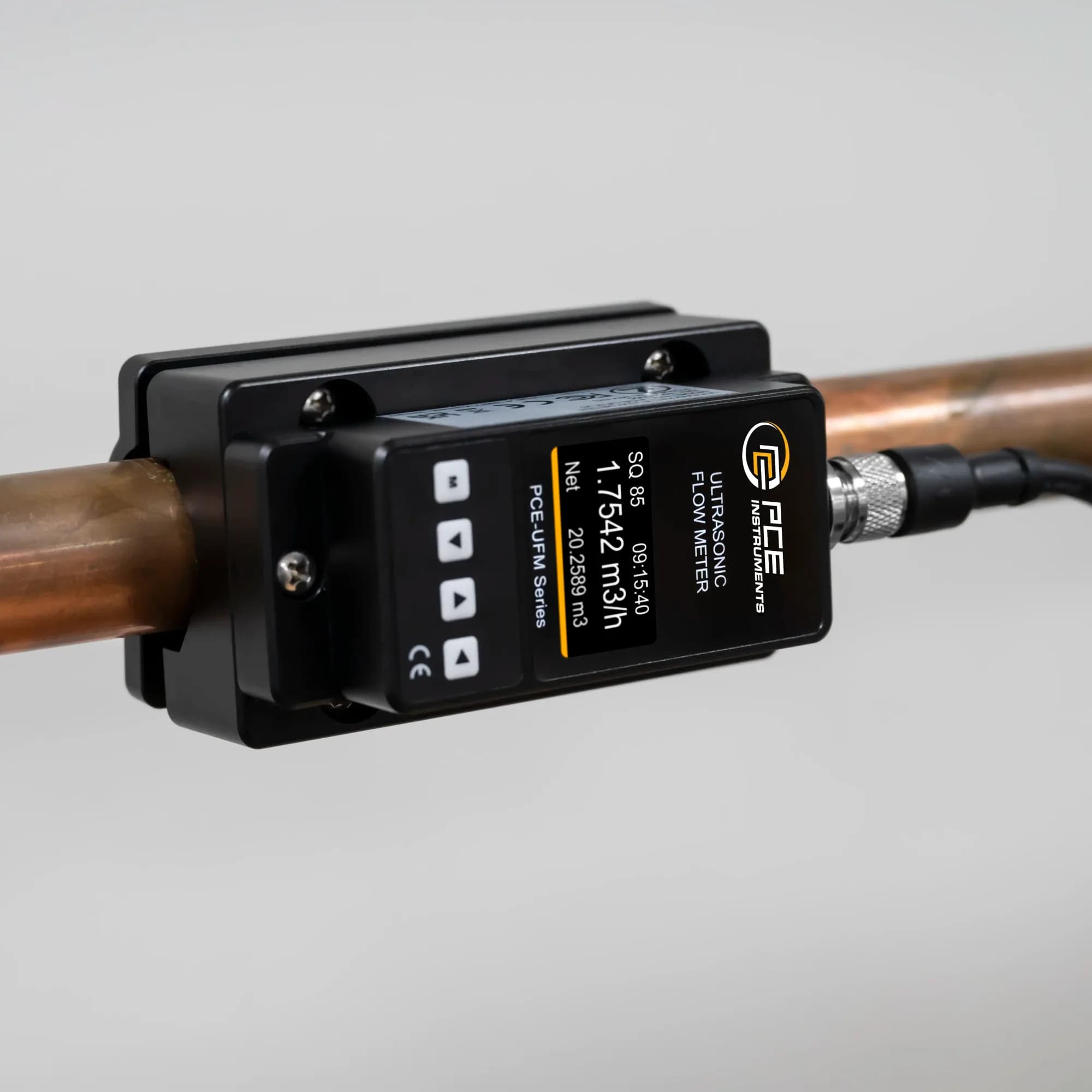

Dwie drogi sygnału naraz: klasyczna pętla prądowa 4 ... 20 mA dla starszej automatyki i magistrala RS485 dla sterownika, który zbiera dane cyfrowo. Dzięki temu PCE-UFM 20 wpina się w istniejącą instalację bez wymiany szafy sterowniczej, a rura DN 20 nie musi być w tym celu rozcinana. Zasilanie w przedziale 9 ... 36 V DC dopasowuje się do typowych źródeł spotykanych w rozdzielnicach, od dwunastu do dwudziestu czterech woltów. Przedział pomiarowy 0,1 ... 5 m/s z dokładnością 2 % obejmuje zarówno wodę użytkową, jak i obiegi technologiczne. Bieżącą wartość widać na wyświetlaczu OLED bezpośrednio przy rurze, co ułatwia sprawdzenie wskazania w trakcie serwisu.

Moduł waży 515 g i ma klasę ochrony IP54. Na liście materiałów ścianki znajdują się stal, stal walcowana na zimno, stal nierdzewna, miedź, aluminium i polichlorek winylu, a obok nich tworzywa PVDF, PFA, teflon oraz poliuretan; wskazanie właściwej pozycji przesądza o poprawnym przeliczeniu sygnału. Mierzonym medium może być woda, woda słona albo olej, natomiast przy innej cieczy trzeba podać jej prędkość dźwięku. Wyświetlacz prowadzi także widok z sumami z doby, miesiąca i roku oraz z datą i godziną, co pozwala odczytać zużycie bez uruchamiania komputera. Krok wskazania wynosi 0,001 m/s i pozostaje taki sam niezależnie od natężenia przepływu.

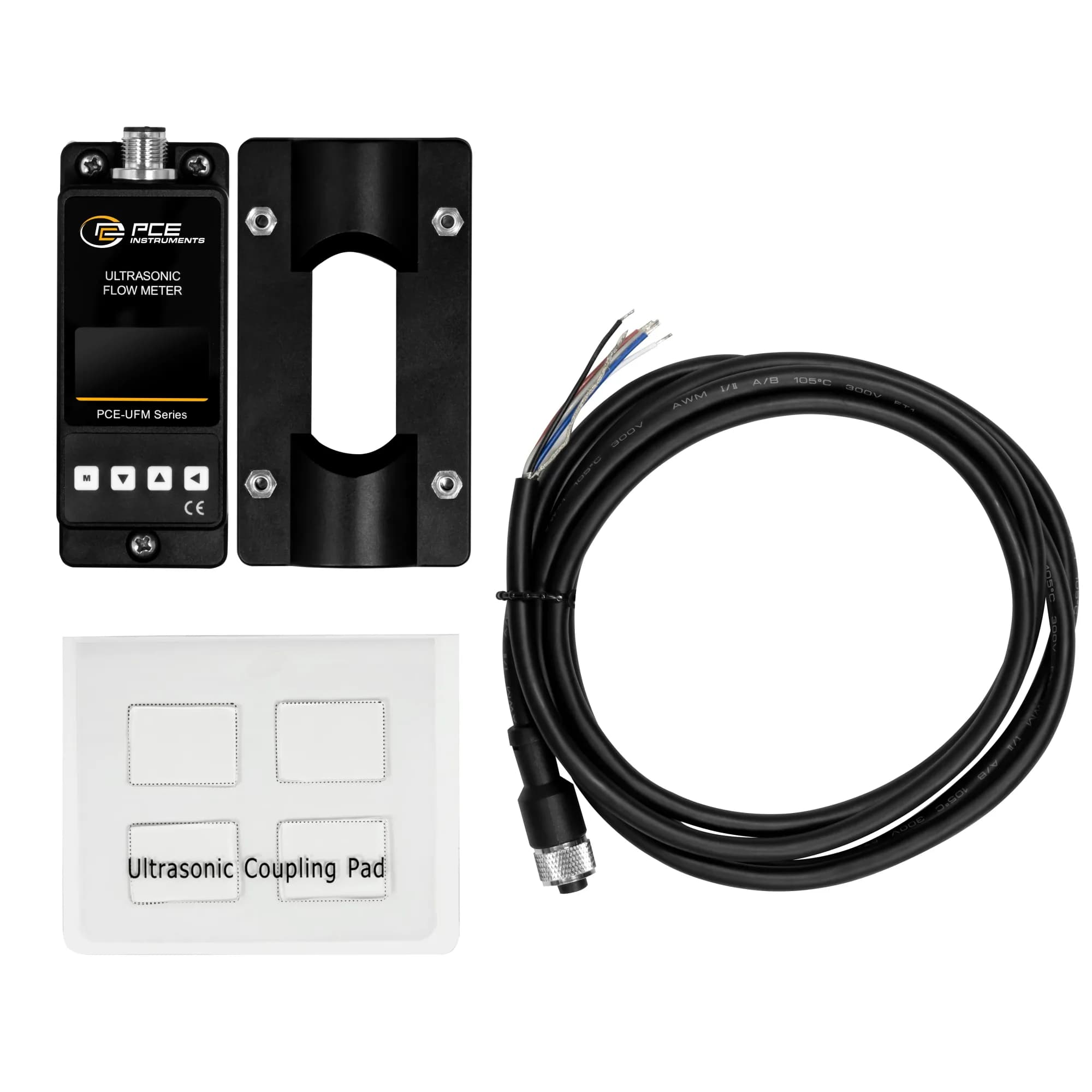

Otoczenie może mieć 0 ... 50 °C przy wilgotności do 95 %, a te same wartości obowiązują podczas przechowywania. Zestaw zawiera kabel połączeniowy 2 m i cztery podkładki sprzęgające, więc do rozruchu wystarczy zasilanie oraz oczyszczony odcinek rury. Ponieważ oba wyjścia pracują równolegle, ten sam punkt pomiarowy może jednocześnie zasilać starszy rejestrator sygnałem prądowym i nowy sterownik danymi z magistrali, co bywa wygodne przy wymianie automatyki etapami. Cztery podkładki sprzęgające wystarczają na jeden punkt pomiarowy, a ich stan warto sprawdzić przy każdym przeglądzie instalacji.
