Przepływomierz PCE-UFM 15-ICA z certyfikatem ISO

Woda, woda słona i olej mają fabrycznie przypisane ustawienia, a dla pozostałych cieczy prędkość dźwięku wpisuje się ręcznie — dzięki temu PCE-UFM 15-ICA obsłuży również medium technologiczne, którego nie ma na żadnej liście. Egzemplarz dostarczany jest z fabrycznym certyfikatem kalibracji ISO. Czujniki osadza się na zewnątrz rury DN 15, a razem z materiałem przewodu (stal, stal nierdzewna, miedź, aluminium, polichlorek winylu, PVDF, PFA, teflon, poliuretan) tworzą one komplet danych potrzebnych do przeliczenia sygnału. Pomiar obejmuje prędkości 0,1 ... 5 m/s z krokiem 0,001 m/s i dokładnością 2 %.

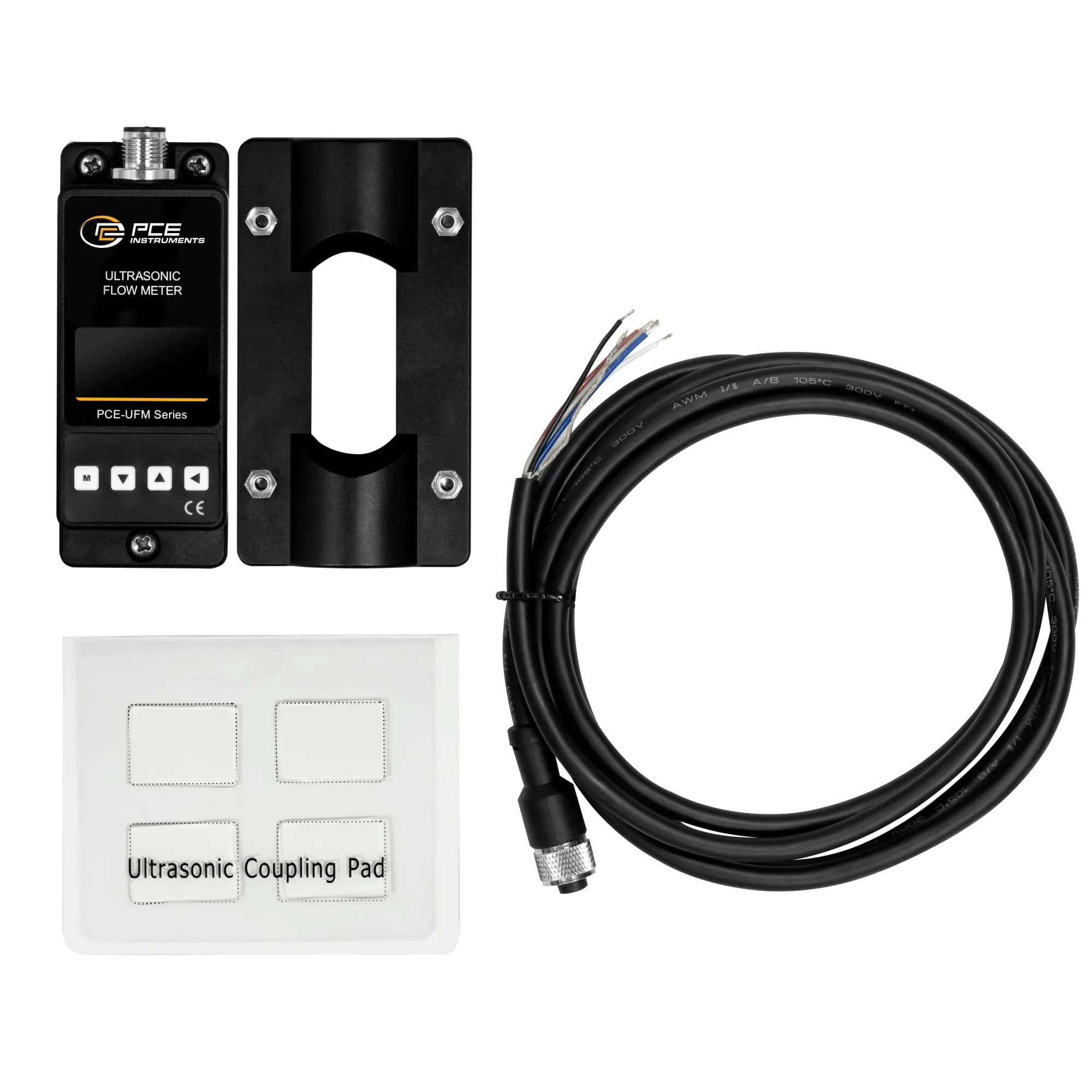

Wynik pokazuje wyświetlacz OLED, a do sterowni prowadzi pętla 4 ... 20 mA albo magistrala RS485. Moduł zasilany napięciem 9 ... 36 V DC pracuje w otoczeniu 0 ... 50 °C. W zestawie jedzie kabel połączeniowy 2 m oraz cztery podkładki sprzęgające, które przenoszą falę między czujnikiem a ścianką; bez równomiernego docisku sygnał słabnie, a wskazanie traci stabilność. Moduł o masie 580 g i wymiarach 110 x 58 x 67 mm mocuje się w pobliżu rury, natomiast klasa ochrony IP54 dopuszcza pomieszczenia zapylone i wilgotne. Obok wartości chwilowej przyrząd prowadzi liczniki sumujące, dzięki czemu z jednego miejsca odczytasz i bieżący przepływ, i zużycie narastające.

Te same warunki, 0 ... 50 °C oraz wilgotność do 95 %, obowiązują przy pracy i przy przechowywaniu, więc urządzenie może czekać na montaż w zwykłym magazynie technicznym. Wyjście prądowe odwzorowuje zakres prędkości, a magistrala przekazuje tę samą wartość w postaci cyfrowej, gdy w obiekcie działa sieć przemysłowa. Deklarowane 2 % odnosi się do wskazania samego przyrządu, natomiast rzeczywista niepewność w instalacji zależy jeszcze od poprawnie podanej grubości ścianki i od stanu powierzchni pod czujnikami. Po każdej ingerencji w rurociąg, na przykład po malowaniu albo izolowaniu odcinka, powierzchnię pod czujnikami trzeba przygotować od nowa.
