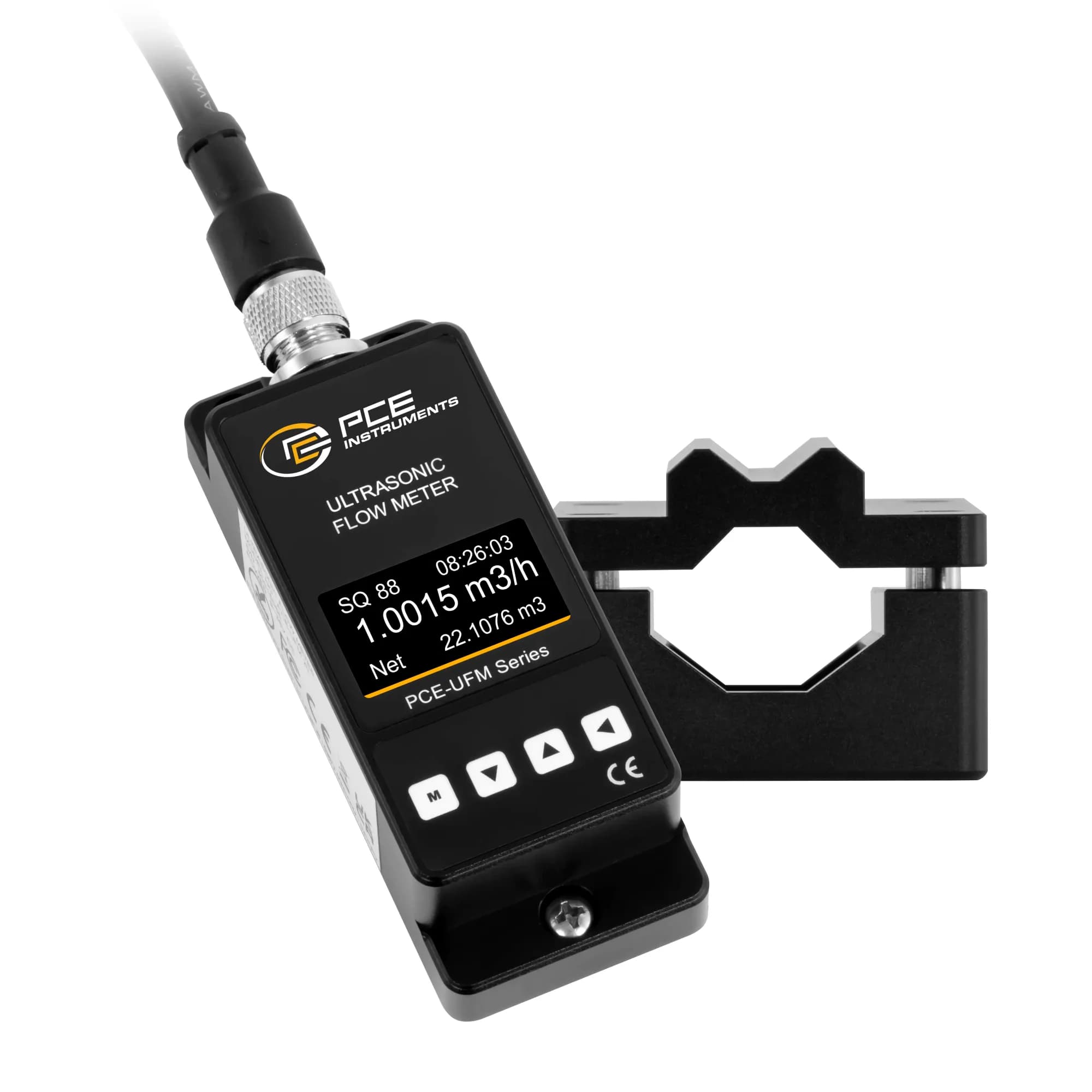

Przepływomierz PCE-UFM 15 na rurę DN 15

Typowe przyłącze wody użytkowej ma wielkość nominalną DN 15 i właśnie pod nie przygotowano PCE-UFM 15. Cztery podkładki sprzęgające z zestawu utrzymują czujniki na ściance rury, a kabel połączeniowy 2 m doprowadza sygnał do modułu z wyświetlaczem. Ponieważ nic nie ingeruje w światło przewodu, na liczniku nie pojawia się dodatkowy opór, a woda płynie tak samo jak przed montażem. Zakres 0,1 ... 5 m/s przy dokładności 2 % wystarcza do obserwacji rozbioru w budynku i do wykrywania nocnych wycieków. Miernik podaje natężenie przepływu oraz sumę objętości, a wynik przekazuje sygnałem 4 ... 20 mA lub magistralą RS485.

Moduł o wymiarach 110 x 58 x 67 mm i klasie ochrony IP54 pracuje przy zasilaniu 9 ... 36 V DC. Na ekranie OLED, obok wartości chwilowej, dostępny jest widok z sumami z doby, miesiąca i roku wraz z datą oraz godziną, co wystarcza do porównania rozbioru z poprzednim okresem bez wchodzenia do systemu nadrzędnego. Ścianka przewodu może być ze stali, stali nierdzewnej, miedzi, aluminium, polichlorku winylu, PVDF, PFA, teflonu lub poliuretanu, a dla każdej pozycji z listy miernik zna parametry przeliczania. Mierzone medium ustawia się jako wodę, wodę słoną albo olej, natomiast inne ciecze opisuje ręcznie podana prędkość dźwięku.

Skoro w świetle rury nie wiruje żadna część, wskazanie nie degraduje się z czasem, a osady niesione z wodą nie zatrzymają pomiaru. Otoczenie może mieć 0 ... 50 °C przy wilgotności do 95 % i te same wartości obowiązują podczas przechowywania urządzenia. Moduł waży 580 g, więc nie wymaga wzmocnionego wspornika i mocuje się w pobliżu mierzonej rury. Wynik przekazywany pętlą prądową trafia do rejestratora lub sterownika, a magistrala RS485 pozwala odpytać miernik cyfrowo, gdy w obiekcie działa już sieć przemysłowa. Do stałego podglądu wystarczy sam moduł przy rurze, a system nadzoru staje się potrzebny dopiero wtedy, gdy odczyty z wielu punktów mają trafiać w jedno miejsce.
