Przepływomierz PCE-TDS 75, rury 25 ... 1200 mm

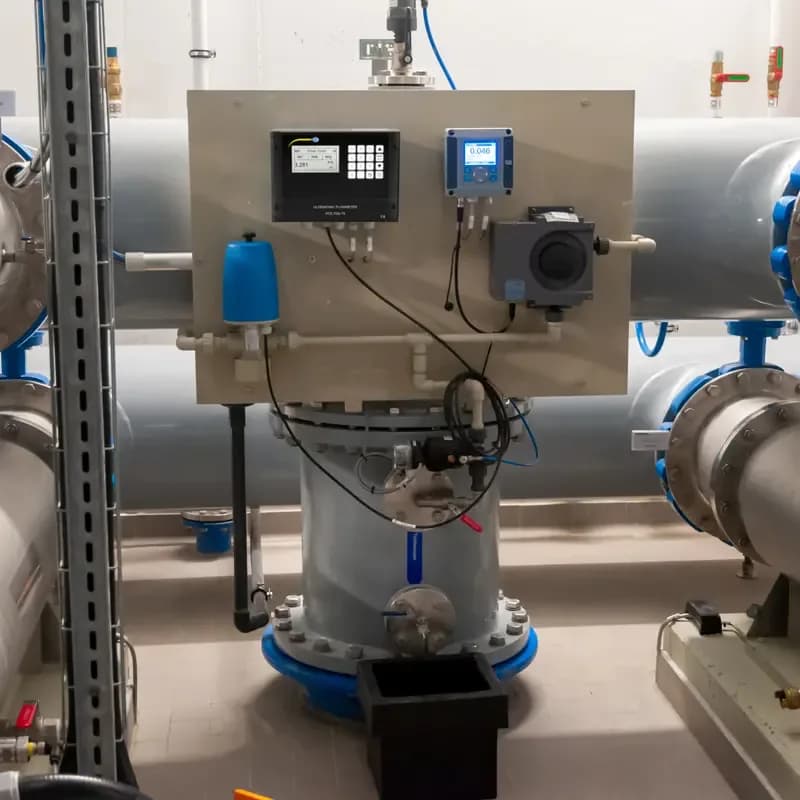

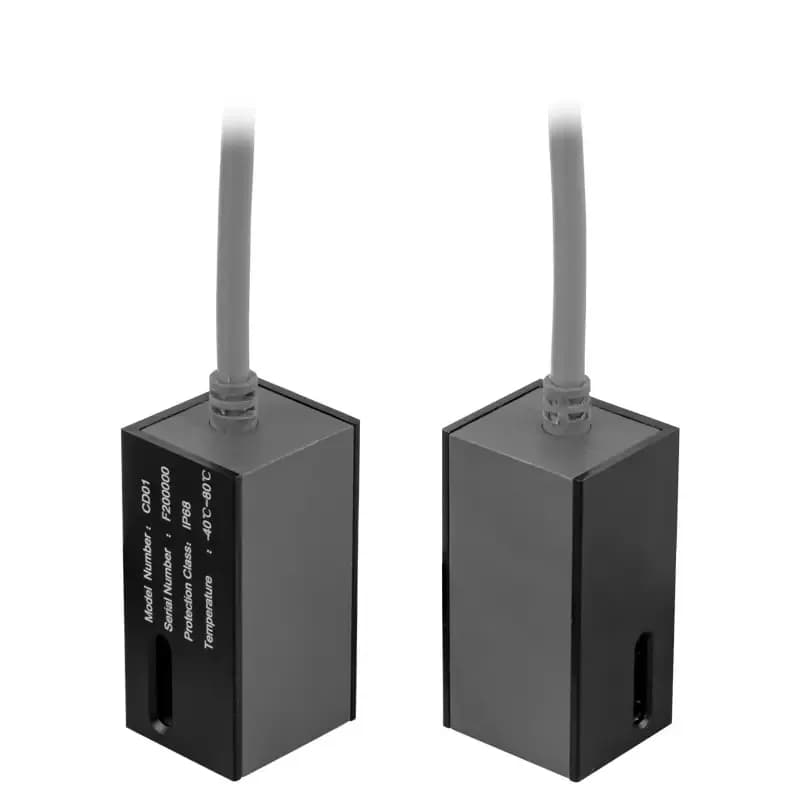

Jednostka centralna wisi na ścianie, czujniki zostają na rurze, a wynik wędruje dalej do sterowni — PCE-TDS 75 jest przystosowany do pracy ciągłej, a nie do pojedynczego obchodu. Sondy obejmują przewody o średnicy 25 ... 1200 mm, mają klasę ochrony IP 68 i znoszą otoczenie -40 ... 80 °C; obudowa miernika w klasie IP 65 pracuje w zakresie -40 ... 60 °C. Prędkość rejestrowana jest w przedziale ±0,03 ... ±5 m/s, z dokładnością ±1% odczytu i powtarzalnością 0,2%. Sygnał wyprowadza się na trzy sposoby: wyjściem analogowym 0/4 ... 20 mA przy obciążeniu do 750 Ω, impulsowym 0 ... 9999 Hz oraz przekaźnikiem o obciążalności 1 A przy 125 V AC i 2 A przy 30 V DC.

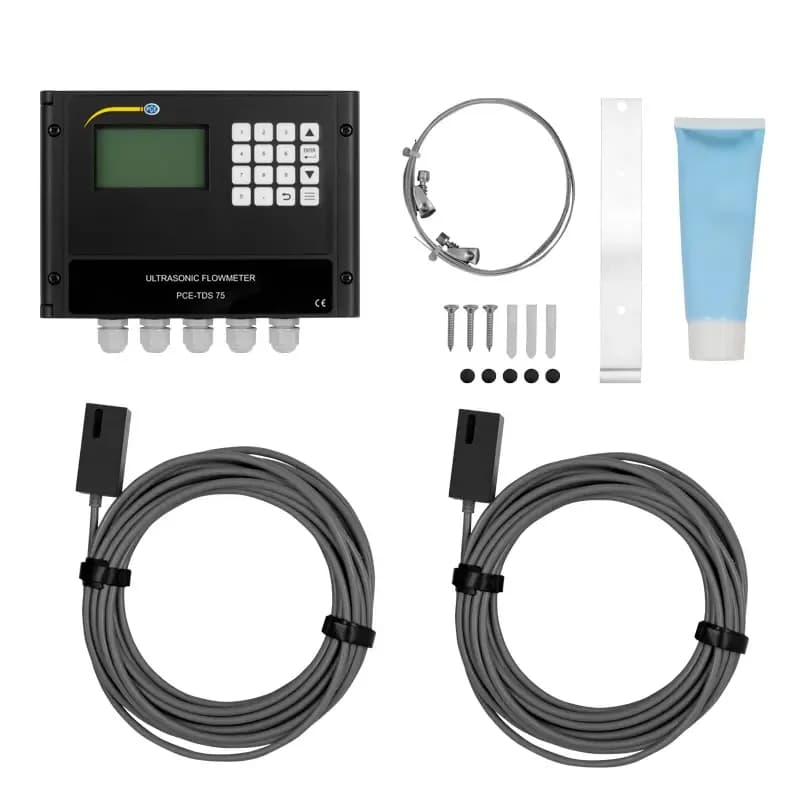

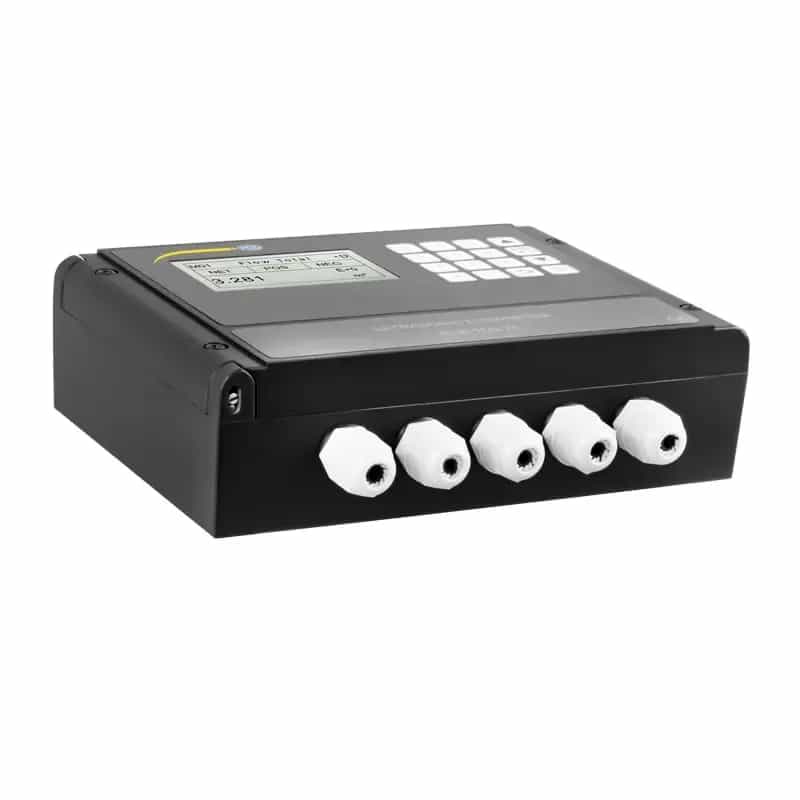

Do systemu nadrzędnego prowadzą złącza RS232 oraz RS485. Zasilanie 10 ... 36 VDC pobiera 1 A, a podświetlany wyświetlacz 256 x 128 pikseli pokazuje bieżące wartości przy szafie. Przewody sond mają 9 m, więc elektronikę można odsunąć od gorącego odcinka. Uruchomienie nie wymaga rozcięcia rurociągu: czujniki dociska się do oczyszczonej ścianki i zabezpiecza obejmami, dzięki czemu pomiar dokłada się do instalacji już pracującej. Jednostkę centralną wiesza się na zestawie do montażu ściennego z kompletu, a obudowa z tworzywa PC/ABS o wymiarach 16 x 23 x 28 cm i masie 3,2 kg nie potrzebuje osobnej konstrukcji wsporczej.

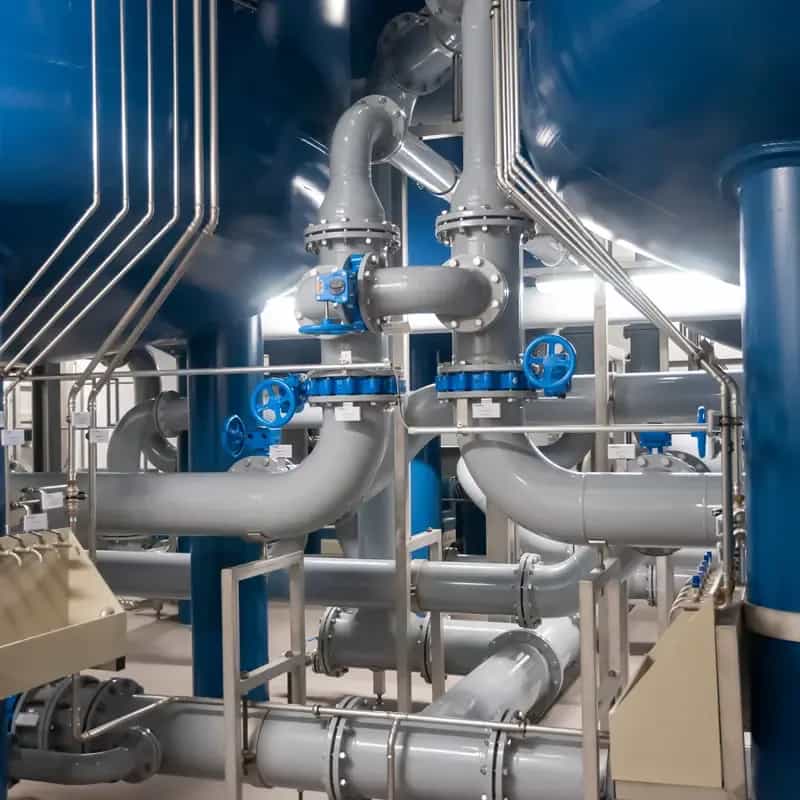

Zakres średnic odpowiada przewodom od 1 do 48 cali, więc ten sam model obsłuży rurę technologiczną w hali i kolektor biegnący przez teren zakładu. Wilgotność otoczenia może sięgać 99 % bez kondensacji, a czujniki w klasie IP 68 zniosą studzienkę, komorę i zalanie. Wyjście przekaźnikowe pracuje najczęściej jako sygnał alarmowy dla dyżurnego, impulsowe zasila licznik sumujący objętość, a pętla prądowa przekazuje wartość chwilową do rejestratora lub sterownika; rozdzielenie tych trzech dróg pozwala jednym przyrządem obsłużyć zarówno automatykę, jak i archiwizację. Historia pomiaru powstaje przy tym po stronie systemu nadrzędnego, który odbiera dane złączem RS232 albo RS485.
