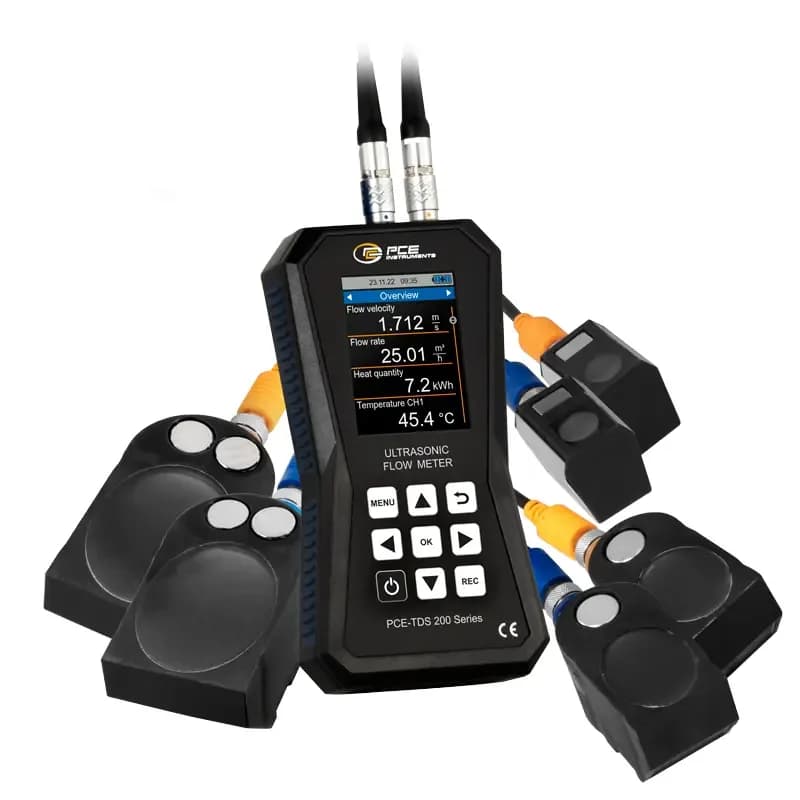

Przepływomierz PCE-TDS 200 SML, trzy pary czujników

Trzy pary głowic w jednej walizce zamykają temat średnic: Ø 20 … 108 mm, Ø 50 … 700 mm oraz Ø 315 … 6000 mm. Serwisant nie musi wtedy pytać przed wyjazdem, jaka rura go czeka — komplet obsłuży zarówno przyłącze w budynku, jak i kolektor przesyłowy. Mniejsze i średnie głowice mają wymiary 45 x 30 x 30 mm, największe 91 x 52 x 44 mm, a wszystkie mocuje się magnesami albo rozpinanymi opaskami na warstwie żelu kontaktowego. Wiązkę prowadzi się w układzie Z, V, N lub W, zależnie od tego, ile przejść przez ciecz pozwoli uzyskać czytelny sygnał. Odczyt obejmuje prędkość w zakresie ± 32 m/s, natężenie przepływu oraz objętość, a rejestrator gromadzi min. 10 mln punktów pomiarowych z odstępem od 1 s. Kolorowy wyświetlacz i menu po polsku prowadzą przez konfigurację każdej z par.

Za pełny zakres średnic płaci się objętością bagażu. W walizce jadą trzy pary głowic, komplet przewodów, opaski, żel kontaktowy, taśma miernicza i zasilacz, więc warto ustalić w zespole, kto odpowiada za kompletowanie sprzętu po każdym wyjeździe. Zgubiona opaska albo pozostawiona na obiekcie głowica potrafią wyłączyć cały zakres średnic z użycia do czasu uzupełnienia. Wybór pary sprowadza się do jednej czynności: zmierzenia obwodu rury taśmą i przeliczenia go na średnicę zewnętrzną. Para najmniejsza obejmuje 20 … 108 mm, średnia 50 … 700 mm, największa 315 … 6000 mm, a zakresy częściowo na siebie zachodzą — przy rurze mieszczącej się w dwóch przedziałach zwykle wygodniej pracuje się mniejszymi głowicami, bo łatwiej je zamocować.

Po zmianie pary trzeba na nowo wprowadzić nastawy punktu pomiarowego. Mocowanie w każdym przypadku opiera się na tej samej zasadzie: warstwa ultradźwiękowego żelu kontaktowego wypełnia szczelinę, magnesy trzymają zestaw na stali i żeliwie, a rozpinane opaski dociskają go na pozostałych materiałach. Żel jest materiałem zużywalnym i przy komplecie obsługującym trzy zakresy średnic kończy się szybciej niż w zestawach jednoparowych. Akumulator 2500 mAh wystarcza na ponad 8 godzin pracy, a klasa ochrony IP52 pokrywa warunki typowe dla węzłów i maszynowni.
