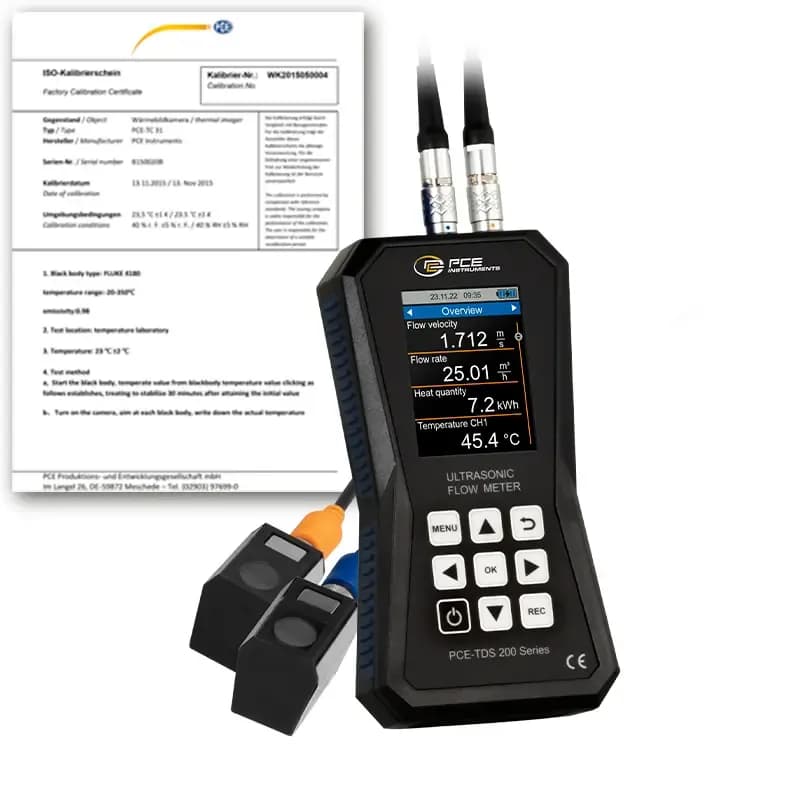

Przepływomierz PCE-TDS 200 S-ICA z certyfikatem ISO

Woda, woda słona, olej, ropa naftowa, metanol, etanol, diesel i benzyna mają w tym mierniku gotowe nastawy prędkości dźwięku, a ciecz spoza wykazu wprowadza się ręcznie. Tak samo dobiera się rurę: stal, stal nierdzewna, żeliwo, mosiądz, tytan, cynk, akryl, polichlorek winylu, polietylen czy nylon są na liście, a wykładzinę wewnętrzną — gumę, politetrafluoroetylen, poliuretan, zaprawę albo żywicę epoksydową — zaznacza się osobno. Dopiero z tych danych liczona jest droga wiązki i prędkość strugi, podawana z rozdzielczością 0,001 m/s. Egzemplarz dostarczamy z fabrycznym certyfikatem kalibracji ISO wystawionym przez producenta.

Głowice o wymiarach 45 x 30 x 30 mm obejmują rury Ø 20 … 108 mm i znoszą temperaturę powierzchni od -30 do 160 °C, natomiast sam miernik pracuje w otoczeniu -20 … + 65 °C przy wilgotności 10 ... 95 % bez kondensacji. Zapis prowadzi rejestrator o pojemności min. 10 mln punktów pomiarowych. Rejestrator uruchamia się według zaplanowanych warunków startu i zatrzymania, a odstęp zapisu ustawia się w przedziale od 1 s do 12 h. Krótki krok służy do uchwycenia przebiegu rozruchu pompy, długi — do zebrania doby pracy instalacji w jednym pliku.

Każdy zapisany punkt zawiera komplet wielkości mierzonych w danej chwili, więc podczas analizy nie trzeba składać prędkości, natężenia przepływu i objętości z osobnych serii. Zasilanie zapewnia wbudowany akumulator litowo-polimerowy 3,7 V o pojemności 2500 mAh, wystarczający na ponad 8 godzin ciągłej pracy. Uzupełnia się go przez złącze USB-C napięciem 5 V przy prądzie 500 mA, tym samym kablem, którym zgrywa się dane — w praktyce oznacza to, że powerbank z torby serwisowej przedłuża pomiar bez szukania gniazdka w hali.

Zasilacz sieciowy jedzie w komplecie. Progi alarmowe ustawia się osobno dla każdego zadania i to one zamieniają miernik z przyrządu odczytowego w narzędzie nadzoru: sygnał pojawia się, gdy przepływ spadnie poniżej wartości granicznej albo ją przekroczy. Przy obserwacji obiegu chłodzenia maszyny pozwala to wyłapać moment dławienia strugi bez ciągłego wpatrywania się w ekran. Obudowa o klasie ochrony IP52 znosi kurz i kapiącą wodę typową dla maszynowni, waży 255 g i mieści się w dłoni przy wymiarach 165 x 85 x 32 mm.
