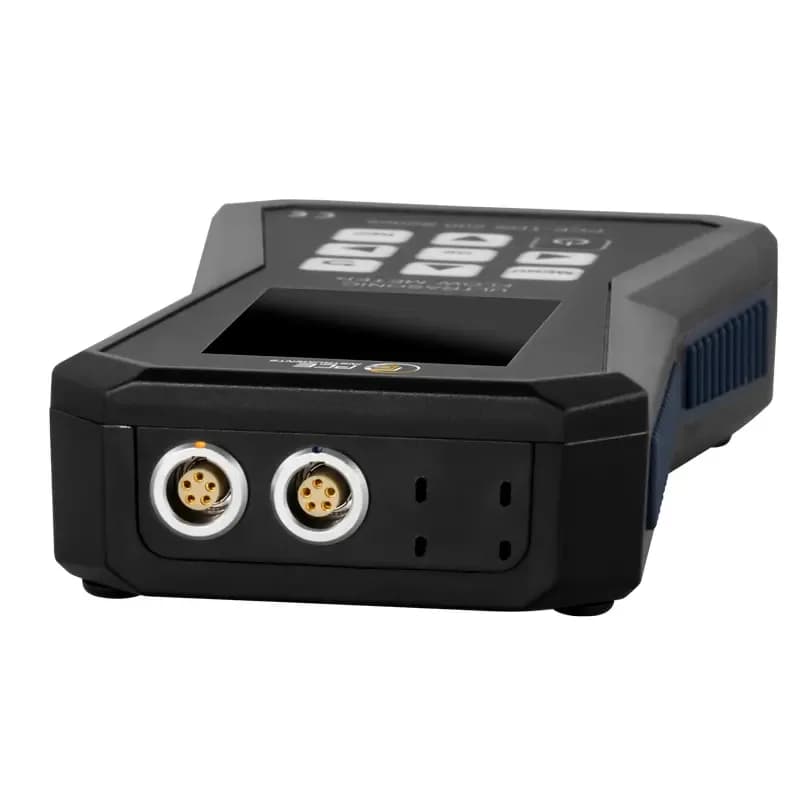

Przepływomierz PCE-TDS 200+ ML z pomiarem ciepła

Dwa kanały pomiarowe pracują tu równolegle: jeden śledzi temperaturę zasilania, drugi powrotu, a ultradźwięki w tym czasie wyznaczają natężenie przepływu. Zestaw obejmuje dwie pary czujników — na rury Ø 50 … 700 mm oraz na magistrale Ø 315 … 6000 mm — więc bilans ciepła da się zrobić zarówno w węźle, jak i na przesyle. Do pomiaru temperatury służą dwie termopary TF-RA 330 przykładane do rury zasilającej i powrotnej. Wynikiem jest moc cieplna oraz ilość ciepła, wyświetlane obok prędkości podawanej z rozdzielczością 0,001 m/s w zakresie ± 32 m/s. Pomoc montażowa pokazuje jakość sygnału, co przy dużych średnicach oszczędza wiele prób ustawienia głowic. Rejestrator gromadzi min.

10 mln punktów pomiarowych, a akumulator 2500 mAh pozwala pracować ponad 8 godzin bez zasilacza. Bilans ciepła na przesyle wygląda inaczej niż w węźle i warto o tym pamiętać przy planowaniu pracy. Termopary trzeba zamocować na zasilaniu i powrocie, które na dużych sieciach bywają oddalone od siebie o kilka metrów albo biegną w osobnych kanałach. Przewód teflonowy o długości 1 m przy każdym czujniku wyznacza tu praktyczną granicę: miernik musi stać w zasięgu obu sond jednocześnie, inaczej pomiaru nie da się wykonać w jednym podejściu. Po stronie przepływu zestaw obejmuje dwa zakresy średnic, a większe głowice o wymiarach 91 x 52 x 44 mm wymagają odsłoniętego, płaskiego fragmentu płaszcza i zwykle pracy w dwie osoby.

Przewód przyłączeniowy 2 x 5 m daje swobodę w ustawieniu przyrządu, ale dostęp do wszystkich punktów mocowania — dwóch głowic i dwóch termopar — trzeba przygotować przed pomiarem, a nie improwizować na miejscu. Rejestrator gromadzi co najmniej 10 mln punktów pomiarowych z odstępem ustawianym od 1 s do 12 h, więc jedna seria obejmie całą dobę pracy sieci. Warunki startu i zatrzymania zadaje się wcześniej, dzięki czemu obserwacja nocna nie wymaga obecności obsługi. Akumulator 2500 mAh wystarcza na ponad 8 godzin, a przy dłuższej rejestracji podłącza się zasilanie 5 V przez złącze USB-C.
